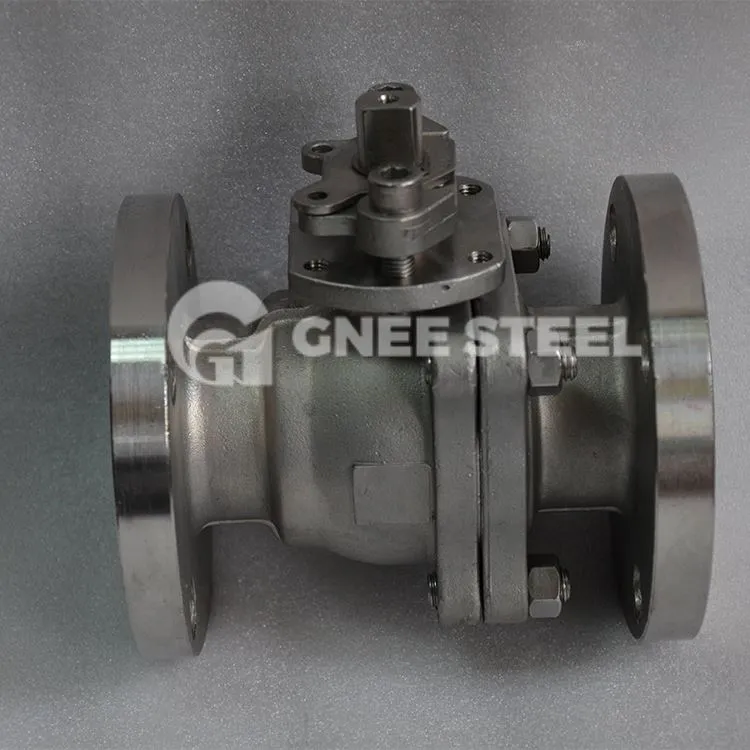

Krogla navojnega plavajočega krogelnega ventila lahko plava. Pod pritiskom medija lahko kroglica povzroči določen premik in pritisne na tesnilno površino izhoda, da zagotovi tesnjenje izhoda. Plavajoči krogelni ventil ima preprosto strukturo in dobro tesnjenje. Vendar pa se obremenitev delovnega medija, ki jo nosi krogla, prenese na izstopni tesnilni obroč. Zato je treba upoštevati, ali lahko material tesnilnega obroča prenese delovno obremenitev krogličnega medija. Ko je izpostavljena visokotlačnim udarcem, lahko žogica odstopi. Ta struktura se običajno uporablja za srednje in nizkotlačne krogelne ventile.
Specifikacija navojnega plavajočega krogelnega ventila
Razpon velikosti: od 1/4" –12"
Razpon tlaka: 150# skozi ANSI 2500# tlačni razred, 800 WOG – 6000 WOG
Velikosti vrat: Popolna zasnova vrat, Zmanjšana zasnova vrat
Razredi materiala: lita in kovana ponudba, A216-WCB, A105N, A351-CF8M, A182-F316 SS, A352-LCC, A350LF2, A{{9} }LF6, F51 Duplex, Alloy 20, Hasteloy C, drugi materiali posebne kakovosti
Material obloge: nerjaveče jeklo S316, druge eksotične zlitine
Standardni material sedeža: RTFE, TFM 1600, na voljo so tudi drugi materiali
Končne konfiguracije: dvignjena stran, RTJ, z navojem, z vtičnico
Ocena pare: 125 PSI WSP
Telo: ASTM A351 Gr.CF8M, CF8, A105, WCB
Delovni tlak: 1000 PSI
Temperaturno območje: -20 stopinj F (-29 stopinj )- 450 stopinj F (232 stopinj )
Testni standard: API598
Vrsta navoja: ANSI B 1.20.1 (NPT), DIN 259/DIN 2999, IS0 228-1
Plavajoči krogelni ventil
Da bi zagotovili tesnjenje in zanesljivost plavajočega krogelnega ventila med delovanjem, mora biti na kontaktni površini med kroglo in sedežem ventila dovolj visoko razmerje tesnilnega tlaka, vendar ne sme preseči dovoljenega razmerja tlaka sedeža ventila material. Sedež se mora tesno prilegati utoru, sicer bo medij puščal vzdolž končne površine utora, tudi če ima sedež ventila dobro tesnjenje na kroglo. Žoga mora imeti pravilno geometrijo in nizko vrednost hrapavosti površine. Žogica je običajno izdelana z natančnostjo h6 ali h7, njena površinska hrapavost pa ni večja od R.0.4. Da bi izboljšali površinsko trdoto in odpornost proti obrabi žoge, je treba površino žoge utrditi. Sedež tesnilnega ventila je lahko izdelan iz plastike, pri čemer je treba zagotoviti, da se tesno prilega in ne poškoduje tesnilne površine krogle. Hkrati mora imeti material zadostno trdnost, da prenese visoka razmerja tlaka tesnjenja. Politetrafluoretilen je eden najpogosteje uporabljenih materialov za izdelavo sedežev ventilov.
