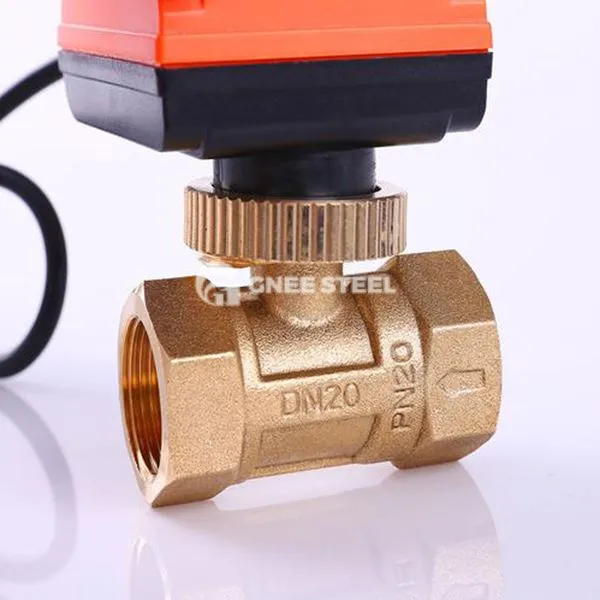

Motorizirani 2- way žogični ventili Opis
Motorni dvosmerni kroglični ventil je sestavljen iz električnega aktuatorja in telesa krogličnega ventila. Motorizirani aktuator poganja kroglico, da se vrti, da doseže oddaljeni nadzor/izklop nadzora nad cevovodnimi mediji. Primerno je za HVAC, industrijsko avtomatizacijo in druge scenarije.
Telesni material ventila je predvsem medenina ali nerjaveče jeklo, tesnilni material pa je običajno fluororubber in politetrafluoroetilen (PTFE), da se zagotovi korozijska odpornost in dolgotrajno tesnjenje.
Funkcije oblikovanja
Motorizirani aktuator podpira ročno delovanje (na primer ročice ali gumbe) in samodejni nadzor. Nekateri modeli imajo vgrajeno funkcijo ponastavitve vzmeti, ki lahko samodejno zapre ventil, ko se napajanje izklopi, da se izognete okvari sistema.
Struktura krogličnega ventila ima prednosti nizkega pretoka in visokega tesnjenja ter je primerna za nadzor/izklop medijev, kot sta voda in plin.
Delovno načelo
Nadzorni mehanizem
Motorizirani aktuator prejme električni signal iz termostata ali krmilnega sistema, poganja kroglico, da se vrti 90 stopinj, preklopi ventil, da se popolnoma odpre ali popolnoma zapre in tako nadzoruje pretok ali blokiranje medija. Nekateri modeli višjega cenovnega razreda (na primer izdelki Honeywell) lahko dosežejo natančen nadzor velikosti pretoka vode, tako da prilagodijo odprtino kroglice in s tem prilagodijo temperaturo vode.
Način delovanja
Samodejni način : Krmilnik pošlje navodila, aktuator pa kroglični ventil poganja, da dokonča stikalno dejanje;
Ročni način : Začasno delovanje prek ročne naprave na aktuatorju, primerno za odpravljanje napak ali scenarije napake
Motorizirana 2- Specifikacija žogičnih ventilov
|
Točka št. |
240120fm -54 |
|
Velikost |
1/4'' - 4'' |
|
Material, ki ga lahko naredimo |
304 304 l 316 316 l cf8 cf8m cf3 cf3m |
|
Material na zalogi |
ASTM A351 CF8 (304), ASTM A351M CF8M (316) |
|
Nit |
BS21 (BSPT & BSPP), ANSI/ASME B1.20.1 (NPT), DIN2999 (R/RP), JIS B 0203/2 (PT), KS B0221/2 (PT), ISO {9}}, ISO {10} itd. |
|
Oblikovalski standard |
API 608 |
|
Standard za pregled |
API 598, EN12266 |
|
Testiranje |
100% testiranje puščanja |
|
Ocena |
1000psi |
|
Temperatura |
-20 stopnja do +150 |
|
Moč |
Ročno upravljano, zaklepni ročaj sprejemljiv. |
|
Ročaj barve rokavov |
Modra, rumena, rdeča za izbiro |
|
Površina |
Kisenje in luščenje |
|
Model |
Kroglični ventil |
|
Povezava |
Ženska nit |
|
Oblika |
Enako |
|
Aplikacija |
Primerno za zrak, zemeljski plin, nafto, paro, vodo in tako naprej. |
|
Podrobnosti o dostavi |
Glede na količine in specifikacije vsakega naročila |
|
Popolna zaloga za zagotavljanje hitrih dobav za majhna naročila. |
|
|
Običajni roki dostave so od 30 do 50 dni po prejemu depozita |
|
|
Vzorec |
Ponudite brezplačne vzorce in tovorni promet. |
|
OEM in ODM |
Sprejet in profesionalen. Na voljo so risba ali modeli kupca |
|
Poročilo o materialnem testu |
je na voljo na zahtevo pri naročilu. |
Motorizirani 2- Way žogični ventili
Prespektivne prednosti
Visoko tesnjenje: kroglica se tesno prilega sedežu ventila, z nizko stopnjo puščanja, izpolnjuje stroge delovne pogoje; Korrozijsko odpornost: Medenina ali telesa ventila iz nerjavečega jekla lahko dolgo zdržijo vodo, paro in šibko jedko medije.
Funkcija razširitev
Nekateri modeli podpirajo povezavo s sorazmernimi integralnimi krmilniki za doseganje neprekinjenega prilagajanja pretoka (potrebni so posebni aktuatorji).
Aplikacije
HVAC System: Uporablja se za nadzor kroženja vode ventilacijske tuljave, prilagajanje vroče in hladne vode vklop in izklop ter sodelovanje s termostati za doseganje samodejne nastavitve temperature v zaprtih prostorih; Industrijski cevovodi: na daljavo nadzorujte pretok medijev v kemični, energiji in drugih poljih, ki nadomeščajo tradicionalne ročne ventile.
Zahteve za namestitev
Prednostno namestite v povratno cev, da zmanjša odpornost na vodo, in telo ventila je treba izolirati, da se prepreči kondenzacijska voda
