Opis 3-PC Prirobnici krogličnega ventila
Tri delni prirobni kroglni ventil je nekakšen industrijski ventil s trikomponentno vijačno strukturo, ki je povezana s cevovodom skozi prirobnico, da se doseže učinkovit odmerek in krmiljenje pretoka tekočine. Njegove temeljne značilnosti so naslednje:
Strukturna sestava
Trikomponentna struktura telesa ventila
Levi in desni pokrovi: lito jeklo (WCB) ali nerjavno jeklo (CF8M), povezano z vmesnim telesom ventila skozi vijake;
Vmesno karoserijo ventila Vmesno telo: ovije sklop kroglice in tesnila, ki ga je mogoče razstaviti ločeno za vzdrževanje.
Sistem za sprožitev tesnila
Krogla: zasnova celotnega premera (enak premer s cevovodom), obdelava površinskega utrjevanja za povečanje odpornosti proti obrabi;
Plavajoči sedež: Vzmetna prednaporjena konstrukcija pod srednjim pritiskom samodejno pritisne kroglico, da dosežete dvosmerni. Plavajoči sedež: Vzmetna prednaporjena konstrukcija, samodejno stiskanje kroglice pod srednjim pritiskom, da dosežete dvosmerno tesnjenje;
STEM: Spodnja nameščena zasnova proti izvoji, pakiranje škatle z uporabo fleksibilnega kompresije Graphite + Disc Spring.
Vmesnik prirobnice
Je v skladu z ANSI, DIN in drugimi standardnimi prirobnicami, tlak pokriva PN16 ~ PN64 (razred 150 ~ 400).
3-PC Specifikacija krogličnega ventila
| Predmet | SS304 SS 316 3 PC prirobnični kroglični ventil | ||
| Razpon velikosti | DN15 do DN100 (1/2 "do 10") | ||
| Ocena tlaka | 1000 WOG | ||
| Končna povezava | Prirobnica/navojna | ||
| Telesni materiali | SS304 SS316 | ||
| Sedežni materiali | PTFE | ||
| Delovna temperatura | PTFE manj kot 180 stopinj, kovina, ki je sedela manj kot 350 stopinj | ||
| Neobvezno aktiviranje | Pnevmatsko aktivirano ali električno aktivirano ali ročno | ||

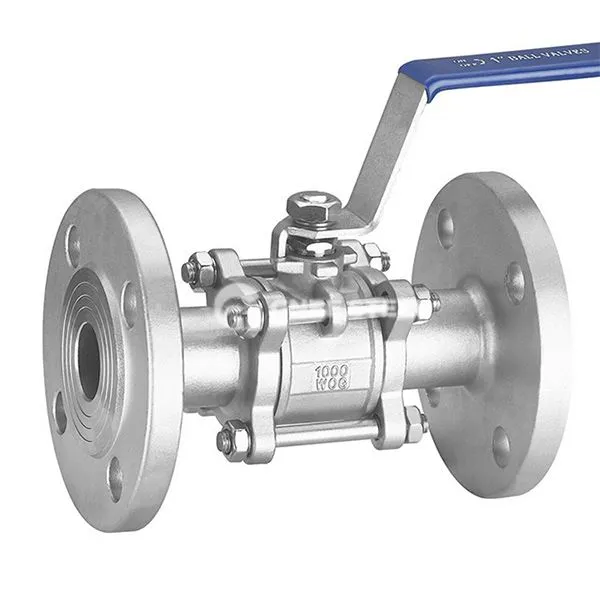

3-PC prirobnici kroglični ventil
Lastnosti
Odstranljiva vzdržljivost
Tridelna struktura omogoča odstranjevanje motorja in zamenjavo tesnil, ne da bi odklopili cevovod.
Upornost z nizkim pretokom in učinkovita obtok
Koeficient upora zasnovanega pretoka v celoti izvrtino manj kot ali enak 0,08, izguba pretoka blizu nič.
Širok razpon uporabnosti
Temperaturno območje: -29 stopinj ~ 350 stopinj (mehko tesnilo) / -196 stopinj ~ 550 stopinj (kovinsko trdo tesnilo);
UPORABNI MEDI: Voda, olje Medij uporabe: voda, olje, kisline in alkalne raztopine ter posebni mediji, kot sta kisik in etilen.
Hitro manever za odpiranje in zapiranje
90 -stopinjska vrtenja za dosego popolnega odpiranja/zapiranja, podpornega ročnega, pnevmatskega ali električnega aktuatorja.
Prijave
- Kemična proizvodnja: nadzor uvoza in izvoza reaktorja, korozivni mediji (kisli/alkali) transport;
- Energetski cevovod: zbiranje in prenos nafte in plina, cevovod za visokotlačno utekočinjenje utekočinjenega plina;
- Sistem za čiščenje odplak za varstvo okolja, cevovod za razsoljevanje morske vode;
- Hrana in farmacevtska zdravila: Aseptična krmiljenje tekočine (s sanitarno poliranim telesom ventila).
