Opis kovanega krogličnega ventila prirobnica
Flange forged ball valve is a ball valve whose valve body is formed by forging process and connected to the pipeline through flange. The ball is driven by the valve stem to rotate 90℃to realize fluid on-off control. The forging process makes the valve body have higher strength and is suitable for high temperature, high pressure and harsh working conditions.
Strukturne značilnosti
Konstrukcija telesa ponarejenega jeklenega ventila
Telo ventila je ponarejeno z visoko trdno kovano jeklo (kot so ASTM A105 ogljikovo jeklo, nerjavno jeklo F304/F316), z gosto strukturo in bistveno boljšo udarno odpornostjo in kapaciteto tlačnega ležaja kot karoserijo izlivnega ventila;
Vmesnik prirobnice je v skladu z ASME B16 . 5 standard, pritrjeno je na cevovod z vijaki, ima zanesljivo tesnjenje in ga je enostavno razstaviti in vzdrževati.
Krepitev jedrnih komponent
Ball: Obdelava površinskega utrjevanja (kot je površina karbida), odpornost proti obrabi in proti koroziji, visoka stabilnost tesnjenja pri dolgotrajni uporabi;
Sedež ventila: neobvezno kovinsko tesnilo (nerjavno jeklo + tesnjenje mast) ali mehko tesnilo (PTFE/PEEK), da zadovolji potrebe različnih medijev;
Steblo ventila: Zasnova proti blokadu, neposredno povezana z aktuatorjem (ročno/pnevmatsko/električno), nizki vozni navor .
Oblikovanje kanalov pretoka v celoti.
Pretočni kanal je skladen z notranjim premerom cevovoda z izjemno majhno izgubo tlaka (koeficient upora pretoka ≈ 0 . 05), primeren za veliko dostavo pretoka.
Specifikacija kovanega krogličnega ventila prirobnica
Ocena tlaka: razred 150 do razreda 2500 (do PN420);
Premer območje: DN15 do DN300 (1/2 "do 12");
Omejitev temperature:
Standardna vrsta: -29 stopnja do +200 stopinja (sedež ventila PTFE);
Razširjena vrsta: -196 stopnja do +540 stopinje (kovinsko trdo tesnilo);
Metoda povezave: prirobnica (ASME B16 . 5), varjenje z zadnjico (ASME B16.25).

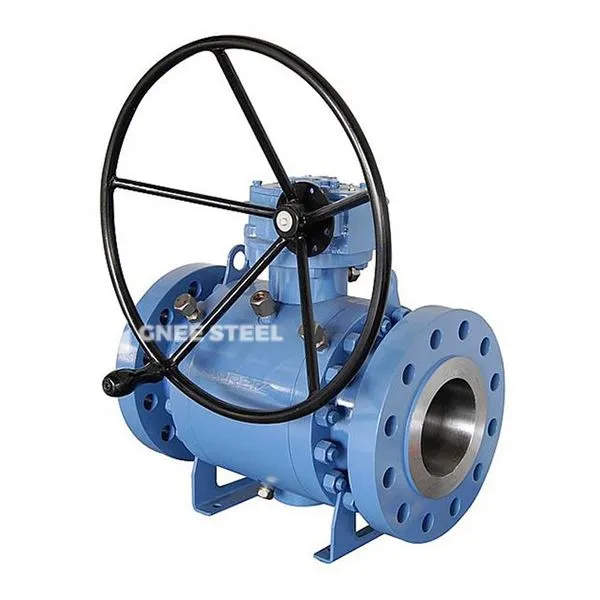

Prirobnica kovanega krogličnega ventila
Prednosti
Ultra-visoka tlačna nosilnost : razred 2500 (42MPA) v pogojih z visokim tlakom nima deformacije, varnost pa je 50% višja od varnosti telesa vlivljenega ventila;
Odporne na ekstremne temperature: kovinska raztopina za trdo tesnjenje podpira 540 stopinj visoke temperature ali -196 globok hladen medij;
Long life design: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 krat;
Nizki stroški vzdrževanja: Modularna struktura podpira hitro zamenjavo tesnil, kar zmanjšuje izpad za 70%.
Aplikacije
Naftni in zemeljski plin: visokotlačna oprema za nafto in plin (razred 2500), ključne mejne točke naftnih cevovodov;
Energy in Power: Superkritični parni cevovodi (manj kot ali enaki 540 stopinj), hladilni sistemi jedrske energije;
Specialty Chemicals: močno korozivni mediji (kot so koncentrirana žveplova kislina, tekoči klor), visokotlačni polimerizacijski reaktorji;
Deep Cold Engineering: LNG utekočinjene postaje (-162} Stopnja tekočega dušikovega prevoza) .
