A membranski ventil-obložen s fluoropolimeromje proti koroziji-odporen-zaporni/regulacijski ventil s fluoroplastično (kot je PTFE ali FEP) oblogo znotraj telesa ventila (pretočni kanal in tesnilna površina) in opremljen z membrano iz fluoropolimera. Pretočni kanal se odpre ali zapre z dvigom ali spuščanjem ali stiskanjem diafragme.
Obloga iz fluoropolimera in diafragma iz fluoropolimera skupaj izolirata medij od podlage telesa ventila (večinoma litega železa ali ogljikovega jekla), kar preprečuje korozijo. Ponaša se s prednostmi, kot so "močna odpornost proti koroziji", "brez-tesnjenja pod mrtvim kotom" in "brez kontaminacije medijev", v skladu s standardoma GB/T 12239 in HG/T 4084. Široko se uporablja v kemični, metalurški in farmacevtski industriji za transport jedkih medijev, kot so močne kisline, alkalije in organska topila.
Skupina GNEE je vodilni proizvajalec industrijskih ventilov, ki strankam po vsem svetu ponuja rešitve za ventile in storitve prilagajanja.Certifikati o skladnosti ventilov – prenesite tukaj!
Tehnični parametri-obloženega membranskega ventila s fluorom
Razpon velikosti: DN15–DN300
Tlačno območje: PN6–PN16
Končna povezava: s prirobnico, z navojem ali z vtičnico
Material: Ohišje iz nodularne litine ali ogljikovega jekla z oblogo iz PTFE/FEP
Tesnila: EPDM-obložena s fluorom ali PTFE membrana
Zasnova ventilov: ravna-prehodna ali pretočna-zasnova karoserije
Iz oči v oči: ISO 5752 / DIN EN 558
Končna povezava: ASME B16.5, EN 1092-1
Testiranje in pregled: API 598, ISO 5208
Primeren medij: kisle, alkalne, jedke in tekočine visoke-čistosti
Struktura in princip-prekritega membranskega ventila s fluorom
Izolacija diafragme
Mehka membrana iz gume ali fluoroplastike (kot je PTFE, FEP) popolnoma izolira notranjo votlino telesa ventila od pogonskih komponent (kot sta steblo ventila in kolut ventila). Pogonske komponente premikajo steblo ventila s stisnjenim zrakom, elektriko ali ročnim delovanjem, zaradi česar se diafragma dvigne, spusti ali stisne, s čimer se odpre ali zapre pretočna pot in prepreči stik med medijem in kovinskimi deli.
Zaščita obloge s fluorom
Notranja stena in pretočna pot telesa ventila sta obloženi s fluoroplastiko (kot je PTFE, PFA), ki tvori-pregrado, odporno na korozijo. Plast obloge iz fluoroplastike ima enakomerno debelino (2-5 mm) in je tesno povezana s podlago ter je odporna proti eroziji zelo jedkih medijev, kot so klorovodikova kislina, žveplova kislina in dušikova kislina.
Lista materialov glavnega rezervnega dela-obloženega membranskega ventila s fluorom
| št. | Ime dela | Siva litina (Z) | Ogljikovo jeklo (C) | Nerjaveče jeklo (P) | Nerjaveče jeklo (R) | Nizkoogljično nerjavno jeklo (Pₗ) | Nizkoogljično nerjavno jeklo (Rₗ) |
|---|---|---|---|---|---|---|---|
| 1 | Telo, pokrov, disk | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Steblo diska | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | Podloga | FEP (F46) / PFA (topni PTFE) / PCTFE (F3) / PO (poliolefin) | |||||
| 4 | Diafragma | FEP (F46) / CR (neopren) / PFA (topni PTFE) / FPDM (EPDM) | |||||
| 5 | Steblo matice | ZCuAl10Fe3 | |||||
| 6 | Vijak | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti |
| 7 | Oreh | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 8 | Ročno kolo | HT200 | HT200 | WCC | WCC | WCC | WCC |
Mere in teža glavnega priključka-obloženega membranskega ventila s fluorom
Standardna vrednost (PN0,6MPa/PN1,0MPa)
| DN (mm) | NPS (palec) | L | D | D1 | D2 | f | b | Z–Φd | D0 | H1 | H2 | Teža (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4–Φ14 | 120 | 105 | 110 | 3.5 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4–Φ14 | 120 | 105 | 125 | 4 |
| 25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4–Φ14 | 120 | 120 | 135 | 5 |
| 32 | 1-1/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4–Φ18 | 140 | 125 | 150 | 8 |
| 40 | 1-1/2 | 180 | 145 | 110 | 85 | 3 | 20 | 4–Φ18 | 140 | 140 | 180 | 12 |
| 50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4–Φ18 | 140 | 155 | 195 | 14 |
| 65 | 2-1/2 | 250 | 180 | 145 | 120 | 3 | 22 | 4/8–Φ18 | 200 | 200 | 255 | 29 |
| 80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 8–Φ18 | 200 | 200 | 255 | 29 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8–Φ18 | 280 | 270 | 325 | 46 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8–Φ23 | 300 | 340 | 410 | 75 |
| 150 | 6 | 460 | 280 | 240 | 210 | 3 | 28 | 8–Φ23 | 400 | 400 | 560 | 105 |
| 200 | 8 | 570 | 335 | 295 | 265 | 3 | 28 | 8–Φ23 | 400 | 480 | 600 | 170 |
| 250 | 10 | 680 | 390 | 350 | 320 | 3 | 30 | 12–Φ23 | 480 | 565 | 800 | 240 |
| 300 | 12 | 790 | 440 | 400 | 368 | 4 | 32 | 12–Φ25 | 500 | 585 | 680 | 320 |

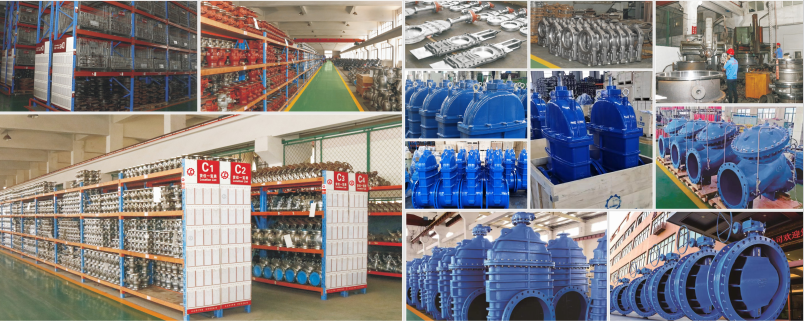

Tovarna-obloženih membranskih ventilov s fluorom
