Krožni ventil je ročno krmiljen ventil za odpiranje, zapiranje in regulacijo pretoka, povratni ventil pa je zaščitni ventil, ki se samodejno odpre in zapre glede na smer pretoka medija, da prepreči povratni tok.
A krožni ventilse upravlja z vrtenjem ročnega kolesa ali električnega aktuatorja za pogon stebla ventila, zaradi česar se ventilski kolut dvigne in spusti navpično vzdolž sedeža ventila, s čimer se odpira, zapira ali duši cevovod. Ima dobre tesnilne in regulacijske sposobnosti in se običajno uporablja v aplikacijah, ki zahtevajo pogosto delovanje ali natančen nadzor pretoka, kot so sistemi za napajalno vodo kotlov in cevovodi za kemikalije. Namestitev zahteva določeno usmerjenost (običajno "nizek vstop, visok izhod"), da se zagotovi učinkovitost tesnjenja in življenjska doba.
A povratni ventilpo drugi strani pa ne zahteva ročnega upravljanja. Njegov ventilski disk se odpre s pritiskom medija, ki teče v smeri naprej, in se samodejno zapre, ko se tok obrne ali se sistem ustavi, kar učinkovito preprečuje povratni tok in ščiti kritično opremo, kot so črpalke in kompresorji. Pogosti tipi vključujejo dvižne-in nihajne-povratne ventile, ki se pogosto uporabljajo v izhodih črpalk, parnih omrežjih in protipožarnih sistemih. Čeprav je njegova struktura razmeroma preprosta, lahko nečistoče v mediju zlahka povzročijo zagozditev koluta ventila, kar vpliva na zapiralno tesnilo.
Neposredna tovarniška ponudba: Prihranite 20 % pri globusih in povratnih ventilih s certifikatom API. Zagotovite si svoj cenik v 15 minutah!
Primerjava osnovne funkcije in delovanja
| Parameter | Krožni ventil | Kontrolni ventil |
| Primarna funkcija | Izolacija (vklop/izklop)inDušenje | Preprečite povratni tok(Brez-vračila) |
| Vrsta operacije | Aktiven(Ročno, električno ali pnevmatsko) | Pasivno / samodejno(Poganja ga tlak tekočine) |
| Smer toka | Enosmerno(Običajno nizek-in, visok-out) | Strogo enosmerno(Zapre se ob obratu) |
| Sposobnost dušenja | Odlično(Natančen nadzor pretoka) | Noben(Samo popolnoma odprto ali popolnoma zaprto) |
| Delovno stanje | Lahko ostane na kateri koli vmesni odprtini | Niha s pritiskom; odprta ali zaprta |
| Pretočni upor | Zelo visoko(S-oblika pretoka) | Spremenljivo (visoko za-vrsto dviganja; nizko za-vrsto nihanja) |
Strukturna in tehnična primerjava
| Parameter | Krožni ventil | Kontrolni ventil |
| Ključne komponente | Disk, drog, ročno kolo | Disk/nihajni tečaj, vzmet ali bat |
| Načelo tesnjenja | Sila stebla stisne disk ob sedež | Protitlak in gravitacija (ali vzmet) tesnita disk |
| Glavne vrste | Ravni, kotni, Y-vzorec | Gugalnica, dviganje, dvojna plošča, rezina, žoga |
| Položaj namestitve | Prilagodljiv (običajno vodoraven) | Gravitacijsko občutljivo(Vrsta dviga: samo vodoravno; nihanje: vodoravno/navpično) |
| Hitrost delovanja | Počasen (zahteva več{0}}vrtenje) | Izjemno hitro(Takojšen odziv na tok) |
| Ocena tlaka | PN10 - PN420 (razred 150 - 2500) | PN10 - PN420 (razred 150 - 2500) |
Primerjava zmogljivosti
| Parameter | Krožni ventil | Kontrolni ventil |
| Padec tlaka | visoko(Zaradi ovinkaste notranje poti) | Srednje do visoko(Odvisno od vrste in tlaka razpok) |
| Odpornost proti obrabi | Majhna obraba (disk se dvigne stran od sedeža) | Možna obraba (udarec diska/sedeža med nihanji) |
| Vodno kladivo | Redko (počasno delovanje) | Potencial (hitro zapiranje gugalnic lahko povzroči udarec) |
| Vzdrževanje | Enostavno-popravilo v liniji in ponovno brušenje sedeža | Različno (vrste rezin običajno zahtevajo odstranitev iz linije) |
Tipične aplikacije
| Zahteva | Priporočeni ventil | Ključni razlog |
| Dušenje pare | Krožni ventil | Odporen na visoko temperaturo/pritisk; omogoča natančen nadzor. |
| Zaščita izhoda črpalke | Kontrolni ventil | Preprečuje, da bi povratni tok poškodoval motor črpalke. |
| Pogosta izolacija | Krožni ventil | Robustna zasnova z vrhunskim-neprepustnim tesnjenjem. |
| Visok{0}}oskrba z vodo | Kontrolni ventil | Preprečuje sunke,-ki jih povzroči gravitacija, nazaj k viru. |
| Kemično vzorčenje | Krožni ventil | Operaterju omogoča varno uravnavanje odtoka. |

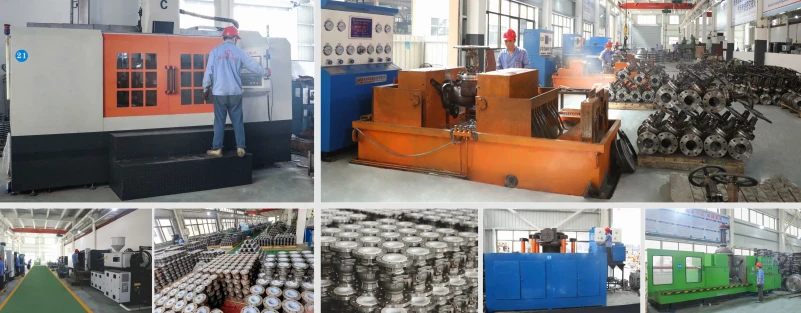

Tovarna dušilnih in povratnih ventilov GNEE
pogosta vprašanja
Kdaj naj uporabim povratni ventil?
Kot varnostna naprava je protipovratni ventil pomemben, kadar obstaja ločitev med območjem visokega tlaka in območjem nizkega tlaka. En tak krog je akumulator, ki pogosto uporablja uporabo dveh povratnih ventilov.
Kateri je najpogostejši povratni ventil?
Nihajni povratni ventili
Nihajni povratni ventiliso najpogostejši tip povratnih ventilov. So poceni in se za delovanje v celoti zanašajo na pretok in pritisk, ne potrebujejo zunanjega napajanja ali nadzora.
Kakšna je najpogostejša uporaba krožnega ventila?
Regulacija pretoka: Uporabljajo se krožni ventiliza nadzor pretoka tekočin skozi cevovode, ki zagotavlja, da sta pretok in tlak vzdrževana na optimalni ravni.
