Opis ventilov pnevmatskih klina
Pnevmatični klinasti vhodni ventil je ventil, ki se odpre in zapre z vožnjo klinastega vrat plošče skozi pnevmatski aktuator. Sestavljen je iz telesa ventila, klinastega vrat plošče, stebla ventila, pnevmatskega aktuatorja (vključno z valjem) in tesnjenja. Njegova temeljna značilnost je kombinacija stisnjene zračne moči in prisilnega tesnila plošče klina. Primerno je za izklop tekočine ali regulacijo v avtomatiziranih krmilnih sistemih.
Specifikacija ventilov pnevmatskih klina
|
Tip |
Pnevmatični klinasti vrati ventilov |
|
Velikost |
DN15 do 4000 |
|
Tesnjenje |
PTFE, EPDM, METAL, NBR |
|
Primeren medij |
Voda, olje, plin, celuloza itd |
|
Struktura |
Vrsta roba |
|
Steblo |
Nerjavno jeklo 304 |
|
Standardno |
As, gb, din, jis so na voljo |
|
Temperatura medijev |
-20 do 1100 stopinj |
|
Povezava |
Prirobnica ali vlečena |
|
Spričevalo |
CE, ROHS, ISO9001, TUV |

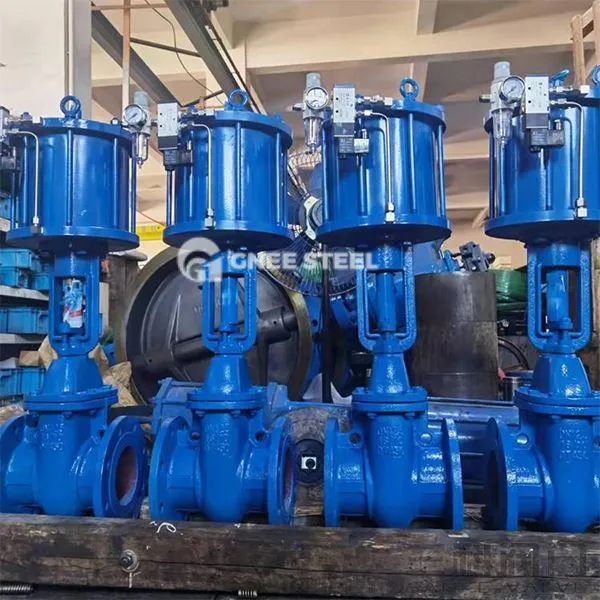

Pnevmatični klinasti vrati ventilov
Zahteve za testiranje Vklopni ventil prirobnice
Preizkus uspešnosti
Preskus STOPTING : Telo ventila ima 1,5 -krat večji od nominalnega tlaka in 5 minut vzdržuje tlak brez uhajanja ali deformacije . Seal test : V zaprtem stanju je dovodna stran pod pritiskom na 1,1 -krat večji od nazivnega tlaka, uhajanje na odtočni strani pa ustreza standardu API 598 ali GB/T 13927 . Pneumatski test aktuatorja : Preverite odpiranje in zapiranje navor, odzivni čas in stabilnost zračnega tlaka (običajno 0. 4 ~ 0. 6MPA) .
Pregled materiala in videza
Poročilo o kemični sestavi in podatki o preskusih mehanskih zmogljivosti (na primer natezna trdnost in trdota) so potrebni za material za telo in vrata ventila . Tesnilna površina nima prask ali pore, napaka končne površine prirobnice pa je manjša ali enaka 0. 05mm .
Funkcionalno preverjanje
Simulirajte dejanske delovne pogoje, da se več kot 500 -krat neprestano odpirajo in zaprete, da potrdite, da ni napake za zagon ali tesnjenje .
