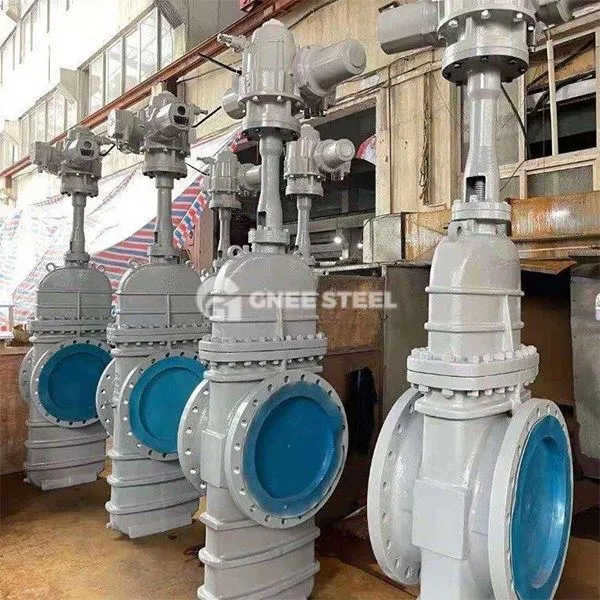

Vzporedna plošča

Vzporedna plošča vrat je vrata in sedež vzporednega gibanja mejnega ventila, skozi navpično dvigalo vrat, da se doseže odpiranje in zapiranje krmiljenja plinovodov, primerno za nafto, zemeljski plin, kemični in drugi industriji, medijsko sceno z visokim pretokom, visokim pretokom ali nečistoče. Njegova zasnova sledi standardom GB/T 12234 in API 600, jedrna struktura pa vključuje vzporedna vrata, sedež in aktuator.

Strukturno

• Plošča vrat se premika vzporedno s sedežem ventila:

Vzporedni stik med vrati in sedežno ravnino, nizko trenje med odpiranjem in zapiranjem, enostaven za upravljanje.
Dvojna struktura vrat skozi vzmetno ali zgornjo zasnovo klina, da dosežemo samodejno tesnjenje, da se poveča zmogljivost tesnjenja v pogojih z nizkim tlakom.

• TEAL DESIGN:

Kompozitno tesnilo: kovinsko trdo tesnilo (npr. Stellitsko zlitino) in mehko tesnilo (guma/ptfe) kombinacija, prilagodite se nihanjem tlaka in temperaturnim spremembam.
Odstranljiva zasnova sedeža za enostavno vzdrževanje ali zamenjavo tesnil.

• Pogon:

Podporni ročni, električni ali pnevmatski pogon, odprta stebla je enostavno opazovati status odpiranja in zapiranja, temna stebla struktura prihrani prostor.

Specifikacija

Nominalni premer (DN): DN50 ~ DN1200 (skupni razpon), celotna zasnova izvrtine za zmanjšanje odpornosti na pretok.
Ocena tlaka:
Ameriški standard: razred 150- class2500 (do 42MPA).
Evropski standard: PN 10- PN420.
Povezava: prirobnica (ANSI/DIN standard) ali varjenje, primerno za visokotlačne cevovodne sisteme.



Gnee vzporedna plošča



Prednosti

• Učinkovitost visokega tesnjenja:

Dvojna vrat elastična kompenzacija ali vzmetna zasnova prednapetosti, puščanje razreda VI (nič puščanja).

• Odpornost z nizkim pretokom in zmogljivost visokega pretoka:

Zasnova naravne poti pretoka z izgubo z nizkim tlakom, primerna za scenarije z visokim pretokom, kot so cevovodi na dolge razdalje.

• Trajnost in enostavno vzdrževanje:

Obdelava za tesnjenje površinskega utrjevanja (nitriranje/razprševanje volframovega karbida) se izboljša odpornost na obrabo, dolga življenjska doba.
Sedež ventila je mogoče nadomestiti prek spleta, kar zmanjša stroške vzdrževanja.

• Močna prilagodljivost:

Temperaturno območje: -196 stopinja (globoko hladno) do +550 stopinje (visoko temperaturna para).
Združljivost medijev: surova nafta, zemeljski plin, kislina in alkalijske raztopine, gnoje, ki vsebujejo delce itd.

• Zanesljivost pečata:

Kompozitna zasnova tesnila ne zagotavlja puščanja tako v delovnih pogojih z visokim tlakom kot z nizkim tlakom in ustreza standardom API 598/GB/T 13927.

• Ekonomija:

Odpornost z nizkim pretokom zmanjšuje porabo energije črpanja, odstranljiv sedež ventila zmanjšuje stroške vzdrževanja.

• Prilagodljivost delovnega stanja:

Odporne na ekstremne temperature, korozijo in čiščenje delcev, ki pokrivajo zapletene industrijske scenarije.
