Opis ventila za nože
Ventil za vrata nožev je ventil za nož z vrati z nožem s strukturami lug, zasnovanih na obeh straneh vrat. Medij reže z navpično dvigom vrat in je primeren za rezanje tekočin z visoko impulekcijo, ki vsebujejo delce, vlakna itd. Ima prednosti močnega upogibanja in zanesljivega tesnjenja.
Strukturna inovacija:
Oblikovanje lug: Vrte na obeh straneh vrat povečajo togost in zmanjšajo upogibno deformacijo med rezanjem. Hkrati tvorijo večtočkovno stiskalno tesnilo s sedežem ventila, da izboljšajo tlačno odpornost (manj ali enaka PN16);
Sealing Form: Trdo tesnjenje (trda zlitina) ali mehko tesnilo (guma/ptfe), nečistoče na tesnilni površini strgajo z robom noža v obliki črke U na dnu vrat, stopnja uhajanja pa doseže razred ANSI;
Metoda povezave Kongrezava: Priključek prirobnic je sprejeta, vijaki pa le pritrdijo prirobnico cevovoda, da se izognejo ekstrudiranju in deformaciji telesa ventila, ki je primerna za pogoste pogoje razstavljanja.
Specifikacija ventila za nože
| Izrazi | Tehnični kazalci | Aplikacije in nasveti |
|---|---|---|
| Nominalni tlak | Pn1 0/16 (1,0 ~ 1,6MPa) | Srednji in nizkonapetostni sistemi, kot so rudniki in elektrarne. |
| Temperaturno območje | -29 stopnja ~ 180 stopinj (omejena s tesnjenjem materiala) | PTFE tesnila so primerna za delovne pogoje, manjše ali enake 150 stopinj |
| Paleta kalibra | DN50 ~ DN1400 | Prednostni je velik cevovod za blato (DN, večji ali enak 300) |
| Glavni material | Karoserija ventila: WCB, CF8M (nerjavno jeklo 316), dupleksno jeklo (F55/F53) | Za korozivne medije (na primer kislina in alkalija) izberite dupleksno jeklo. |

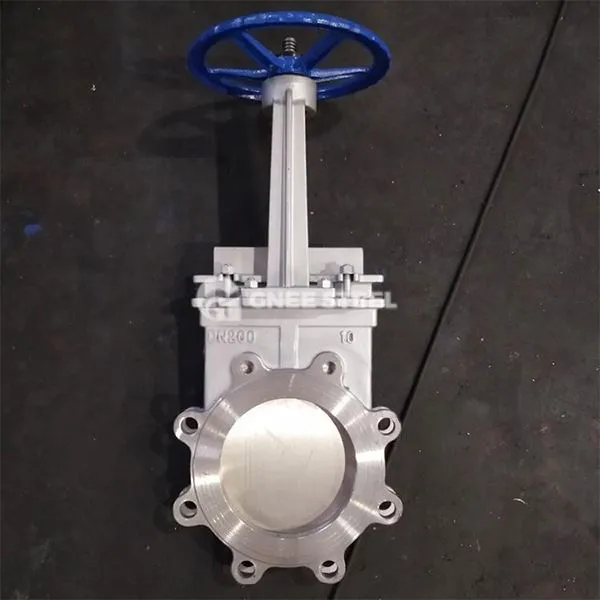

Gnee Lug Knife Gate Valve
Prijave
Mine/elektrarne:
Sistemi za prevoz in kanček za žlice in žlindre lahko strukturo trdega tesnila odrežejo delce (DN300 ~ DN1400, PN10); SPESS ZAPADE:
Blato, ki vsebuje vlakna, in viskozno krmiljenje odpadne vode, rezilo v obliki črke U, da se prepreči zamašitev (mehko tesnilo, DN50 ~ DN400); Food/Pharmaceuticals:
Material sanitarja iz nerjavečega jekla (316L) je primeren za sterilne tekočine, za čiščenje CIP pa so enostavni vgradnji.
