Ploščati zaporni ventil ima novo plavajočo tesnilno strukturo in je primeren za cevovode za nafto in zemeljski plin s tlaki, ki niso višji od 15.0MPa in temperaturami od -29 do 121 stopinj. , stroga testiranja, enostavna za uporabo, z močno odpornostjo proti koroziji, odpornostjo proti obrabi in eroziji, je idealna nova oprema v naftni industriji.
- plošča zaporni ventil je z glavno strukturo: plošča zaporni ventil
- Velikosti segajo od 2"~48"
- Tlak se giblje od ANSI 150LB~2500LB, PN16~PN420
- Delovanje je lahko na voljo z neposredno montažo, ročnim kolesom, pogoni z zobniki, pnevmatskimi aktuatorji ali električnimi aktuatorji.
- Končna povezava je RF, RTJ, BW
- Material je ogljikovo jeklo, nerjaveče jeklo, dupleks, poseben material
- Standard je API6D
- Inšpekcijski standard je API598
- Kovinski sedež in grafitno ali PTFE tesnilo
- Zasnova požarne varnosti
- ISO 5211 Zgornja montaža
- Strukturne značilnosti in načela delovanja
1. Sprejema plavajoči sedež ventila, dvosmerno odpiranje in zapiranje, zanesljivo tesnjenje in prilagodljivo odpiranje in zapiranje.
2. Vrata so opremljena z vodilnimi trakovi za natančno vodenje, vse tesnilne površine pa so varjene s karbidom, da se uprejo eroziji.
3. Telo ventila ima visoko nosilnost in kanal je premosten. Ko je popolnoma odprt, je povezan z luknjo za vodilo vrat in je podoben ravni cevi z zelo majhnim pretočnim uporom. Steblo ventila uporablja kompozitno tesnilo in več tesnil, zaradi česar je tesnilo zanesljivo in zmanjšuje trenje.
4. Pri zapiranju ventila obrnite ročno kolo v smeri urinega kazalca in zaporna plošča se bo pomaknila navzdol proti dnu. Zaradi učinka srednjega tlaka bo tesnilni sedež dovodnega konca potisnjen proti zaporni plošči, kar bo povzročilo večji tesnilni specifični tlak, s čimer bo nastalo prvo tesnilo. . Hkrati pritisnite zaporno ploščo ob tesnilni sedež na izhodnem koncu, da nastane dvojno tesnilo.
5. Zaradi dvojnega tesnila je mogoče obrabne dele zamenjati brez vpliva na delo cevovoda. To je pomembna lastnost, ki daje našim izdelkom prednost pred podobnimi izdelki doma in v tujini.
6. Ko odpirate vrata, zavrtite ročno kolo v nasprotni smeri urnega kazalca, vrata se bodo premaknila navzgor in vodilna luknja se bo povezala z luknjo kanala. Ko se vratna plošča dvigne, se skoznja luknja postopoma poveča. Ko doseže skrajni položaj, se vodilna luknja in kanalska luknja prekrivata in sta v tem trenutku popolnoma odprti.

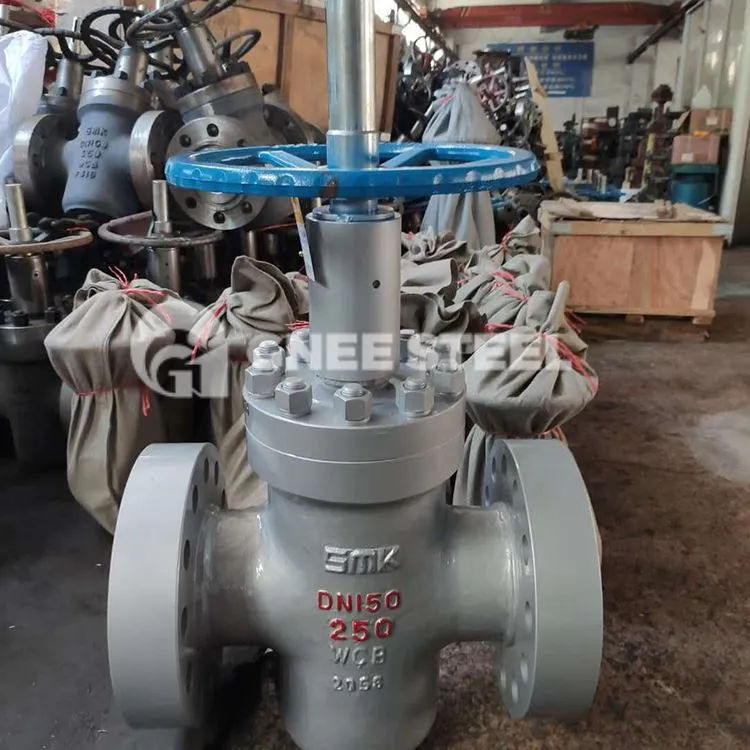

Ploščasti ventil
