Avtomatske zaporne ventile običajno poganjajo motorji, ki so razmeroma odporni na napetostne udarce. Elektromagnetni ventili se hitro odpirajo in hitro zapirajo in se običajno uporabljajo na mestih z majhnimi pretoki in majhnimi tlaki, ki zahtevajo visoko preklopno frekvenco. Nasprotno velja za električne ventile. Odpiranje električnega ventila je možno nadzorovati, stanja pa so odprto, zaprto, pol odprto in pol zaprto. Lahko nadzoruje pretok medija v cevovodu, vendar elektromagnetni ventil ne more izpolniti te zahteve.
Specifikacija avtomatiziranih vratnih ventilov
| Velikost ventila | 2"48" (DN50-DN1200) |
| Pritisk | ANSI razred 150~2500 (PN16-PN420) |
| Temperatura | -196ºC~ 500ºC |
| Materiali telesa | Ogljikovo jeklo, nerjaveče jeklo, legirano jeklo, dupleksno jeklo |
| Trim (disk/steblo) | Ogljikovo jeklo, nerjavno jeklo, dupleksno jeklo, legirano jeklo |
Tehnične specifikacije samodejnega zapornega ventila
| Oblikovanje | ASME 16.34/ API 6D/ API 600/ BS 1414 |
| Iz oči v oči | ASME B16.10 |
| Končna prirobnica | ASME B16,5, ASME B16,47 |
| ČB konec | ASME B16.25 |
| Test | API 598/ API 6D/ BS 6755 |
- Konstrukcijske značilnosti električnega zapornega ventila:
①Ventil ima tlačno samozatezno tesnilo ali tesnilno strukturo tesnila telesa ventila in pokrova ventila, ki je zanesljiva! Varen in zanesljiv za uporabo.
②Ventilni disk ima dvojno zaporno ploščo z univerzalno zgornjo strukturo na sredini, ki lahko samodejno prilagodi konsistenco tesnilne površine ventilskega diska in sedeža ventila, da zagotovi tesnjenje ventila. Hkrati je ta struktura enostavna za vzdrževanje, prihrani stroške in ima dobro zamenljivost diska ventila.
③Tesnilne površine koluta ventila in sedeža ventila so izdelane iz kobalt-kromovega-volframovega karbida z varjenjem s plazemskim razprševanjem. Tesnilna površina ima visoko trdoto, je odporna na trenje in praske ter ima dolgo življenjsko dobo.
④Steblo ventila je izdelano iz nitriranega jekla, s površinsko nitriranjem, visoko trdoto, odpornostjo na praske, odpornostjo proti koroziji in dolgo življenjsko dobo.
⑤Električna naprava je opremljena z mehanizmom za krmiljenje navora, mehanizmom za upravljanje na mestu ter ročnim in električnim preklopnim mehanizmom. Poleg lokalnega delovanja lahko izvaja tudi daljinsko upravljanje, PLC krmiljenje, 4~20mA tokovni vhodni in izhodni inteligentni nadzor itd.
⑥Ročni ventil se ob udarcu odpre z ročnim mehanizmom ali ročnim kolesom. Zmanjšajte delovno silo ventila.
⑦ Ventil je mogoče namestiti na kateri koli položaj v cevovodu, ventile iz ogljikovega jekla ali legiranega jekla pa je mogoče izbrati glede na medij in temperaturo medija.
⑧Med začetno namestitvijo in odpravljanjem napak je treba ventil ročno odpreti do približno polovice položaja, da se izognete poškodbam ventila ali električne opreme zaradi obratne povezave faznega zaporedja motorja.
-

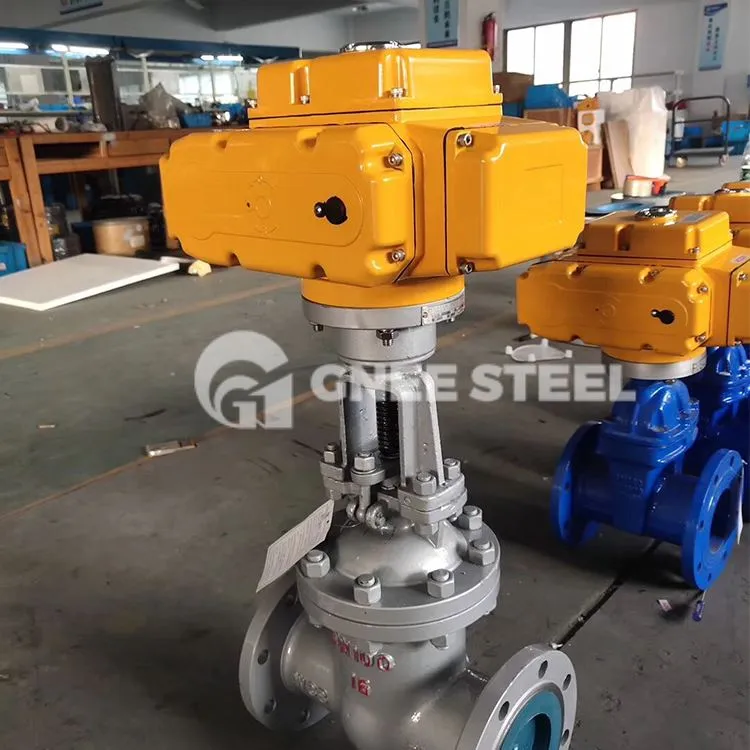

Avtomatski zaporni ventili
