Plošča ventila povratnega ventila z nagibno ploščo prirobnice je nagnjena plošča v obliki metulja, nameščena na gredi ventila. Sedež ventila je posebna plavajoča, elastična kovina s trdim tesnilom, ki zagotavlja, da lahko sedež ventila samodejno prilagodi svoj položaj z ventilsko ploščo. Tesnilna površina sedeža ventila je del nagnjenega stožca, tesnilna linija med sedežem ventila in kolutom ventila pa je približno eliptična krivulja. Kot med ravnino te krivulje in središčnico pretočnega kanala ventila je 60 stopinj. Dolga os približno eliptične tesnilne črte tvori ekscentrični kot z osjo stožca, kar pomeni, da os stožca, kjer se nahaja tesnilna površina sedeža ventila, in središčna črta pretočnega kanala telesa ventila tvorita drugi ekscentrični kot 15 stopinj ~20 stopinj. Ustrezno je poravnana tudi os vrtilne osi diska ventila.
specifikacija povratnega ventila z nagibnim diskom
Specifikacija glavnega parametra
Oblikovanje in izdelava: API594,API 6D,JB/TB8937;
Iz oči v oči in od konca do konca: API594,API6D,DIN3202,JB/T8937;
Ocena tlaka in temperature: ASME B16.34, DIN2410, GB/T9124, HG20625, SH3406, JB/T74;
Pregled in preizkus: API598,JB/T9092;
Prirobnica cevi: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Paleta izdelkov
Material ohišja: ogljikovo jeklo, nerjaveče jeklo, legirano jeklo, bron
Nazivni premer: 2"~24"(DN50~DN600)
Končna povezava: RF, RTJ, BW
Tlačno območje: Class150 ~ 2500 (PN16 ~ PN150)
Delovna temperatura: -196ºC~+560ºC

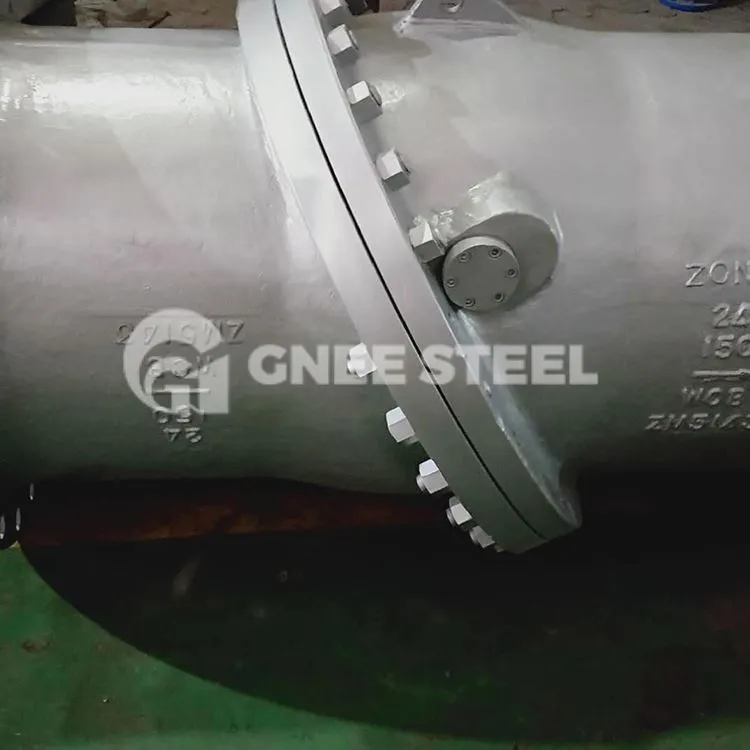

Nepovratni ventili z vrtljivo ploščo s prirobnico
pogosta vprašanja
1. Kakšna je vaša MOQ?
Naša MOQ je običajno 1 kos.
2. Kakšen je vaš čas dostave?
Naš dobavni rok je približno 25-30 dni.
3. Kakšni so vaši plačilni pogoji?
Sprejemamo T/T, 100 % L/C, Western Union itd.
4. Ali lahko zagotovite brezplačne vzorce?
Običajno ponujamo brezplačne vzorce, vendar stranke nosijo stroške prevoza.
