Opis ventila za vakuum
Vakuumski metuljski ventil je posebej zasnovan za vakuumske sisteme in sprejme strukturo plošče metuljev na sredini (oblikovano z varjenjem kratkih jeklenih plošč). Ima značilnosti odpornosti na nizko pretok, lahkoten in prilagodljivo namestitev. Njegove temeljne inovacije vključujejo:
Integrirani sklop STEM-DISK: odpravlja tradicionalno povezavo vijakov ali zatiča, se izogne tveganju puščanja, ki ga povzroča korozija, in znatno izboljša zanesljivost vakuumskega tesnjenja;
Tehnologija večplastnega tesnjenja: sedež ventila je izdelan iz nitrilne gume (temperaturna upor -25 ~ 80 stopinj) ali FluoroRubber (temperaturna upor -30} 150 stopinj), s hitrostjo puščanja manj kot ali enaka 1,3 × 10^-6 Pa · l\/s;
Patentirani sklop pakiranja poveča tesnjenje povezave telesa ventila in ohranja stabilne zmogljivosti pod vakuumskim tlakom.
Način in tip pogona
Vrsta delovanja:
Vrsta priročnika: Uporablja se za DN 32- DN300, delovni navor, manjši ali enak 10n · m, podpira večstopenjsko namestitev;
Pnevmatski tip: stisnjen zračni pogon ({{0}}.
Električni tip: Integrirani PLC Control, primeren za DN {0}}}}} DN5000 Ultra-velike kalibra vakuumske cevovode, s tlačno upornostjo 1,0MPA.
Posebna struktura:
Funkcija samo zaklepanja: plošča ventila se samodejno zaklene v položaju odpiranja in zapiranja, zdrži 0. 3MPA plin tlak in prepreči premik vibracij;
Dvosmerna zasnova tesnjenja: tesnilo za steblo ventila sprejme kompenzacijsko strukturo, da izolira vdor zunanje atmosfere in zagotovi, da je stopnja vakuuma manjša ali enaka 1,3 × 10^-5 pa.
Specifikacija ventila za vakuum
| Razpon velikosti | 2 "~ 28", DN50 ~ DN700 |
| Igralski način | Dvojna igra, Spring Return (enotna igra) |
| Delovni tlak | 1.6MPA |
| Tlak za oskrbo z zrakom | 2,5 do 8 barov |
| Kot vrtenja | 90 stopinj ± 4 stopinje |
| Čas aktiviranja | 1 ~ 2 sekunde ob 8. 0 zračni tlak. |
| Telesni material | SS304, SS316, SS316L |
| Ustrezni mediji | Nadzor nad vodo, zrakom, plina, nafte, tekočine |
| Aplikacija | Voda in odpadna voda, ultra čista voda, razsoljevanje, kemikalija, tekstil, farmacevtski, celuloza in papir |
| Neobvezna dodatna oprema | Namur magnetni ventil, mejno stikalo, FRL, indikator položaja, ročna naprava |

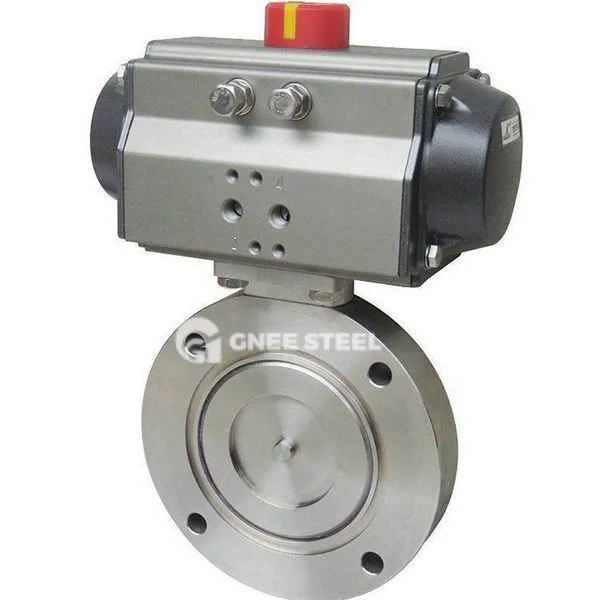

Vakuumski metuljski ventil
Prednosti
učinkovitost pretoka: koeficient upora pretoka je manjši ali enak 0. 1 v popolnoma odprtem stanju, prevodnost pa je boljša od ventilov iste ravni;
Toplotna in korozijska odpornost: Material za telo ventila lahko izberemo iz 304\/316L nerjavečega jekla (odpornega proti kloridnem ionu), ventil metulja, obloženega s fluorijem, pa je primeren za močne kisle medije;
Hiter odziv: Pnevmatični tip podpira elektromagnetno krmiljenje ventila za vzvratni ventil, čas izklopa v sili pa je manjši ali enak 0. 5 sekund.
Aplikacije
Polprevodniška proizvodnja : Nadzor pretoka zraka za vakuumsko prevleko (potrebna hitrost puščanja manjša ali enaka 1 × 10^-6} pa · l\/s);
Farmacevtska industrija: Vakuumski sistem za zamrznitev sušilnika, primeren za postopek čiščenja in sterilizacije CIP\/SIP;
Energy Field: TRT sistem za obnavljanje plina za peč, odporen proti dimnemu plinu visoke temperature (manj kot 300 stopinj);
Engineering za varstvo okolja: cevovod za čiščenje odpadnih plinov za preprečevanje odlaganja delcev in odpovedi tesnila
