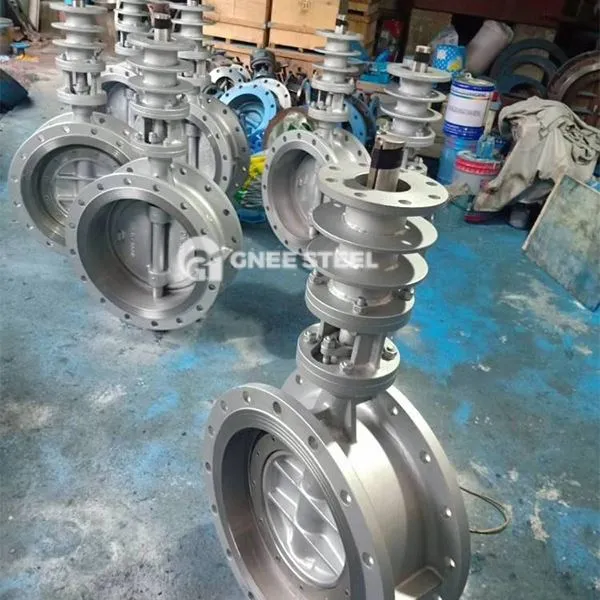

Ventil za metulje z visoko temperaturo

Visoko temperaturno ventil za metulje za rezine je ventil, ki se posebej uporablja za visoke temperaturne medije (kot so dimni plini, para, visoko temperaturni plin). Sprejema strukturo priključne rezine in uresničuje odpiranje in zapiranje cevovodov ali uravnavanje pretoka z vrtenjem plošče metulja. Primerno je za visoko temperaturno in visokotlačno prizore s temperaturo, ki je manjša ali enaka 425 stopinj, in tlak manj kot ali enak PN16.

Strukturna sestava
Telesa ventila: iz litega jekla ali ogljikovega jekla, odporno na visoko temperaturo in visok tlak, površino pa je mogoče obdelati s protikorozijo.
Plošča za metulje: racionalizirana zasnova, površinski karbid na osnovi kobalta ali nerjaveče jeklo, odporna proti obrabi in eroziji.
Tesnilna konstrukcija: tri-koncentrično kovinsko trdo tesnilo (poševni kontakt stožca ventila in ventila), zmogljivost tesnjenja se poveča s povečanjem tlaka.
Mehanizem pogona: podpira ročno (črvsko prestavo, ročaj), pnevmatsko ali električno delovanje, nekateri modeli pa so opremljeni s funkcijo samo zaklepanja.
Metoda povezave: zasnova prirobnice rezin, neposredno vpeta s cevovodom skozi vijake, kompaktna struktura.



ventil za metulje z visoko temperaturo



Prednosti in slabosti

Prednosti:
Močna stabilnost v pogojih z visoko temperaturo in visokim tlakom ter boljša zmogljivost tesnjenja kot mehki ventili z mehkimi zaprtimi ventili.
Priročno vzdrževanje, ni treba razstaviti telesa ventila za zamenjavo tesnilnega obroča, kar zmanjša stroške izpadov.
Dobra toleranca do prašnih in delcev, ki vsebujejo delce (na primer dimni in premogovni plin).

Slabosti:
Ventili z majhnimi premeri (pod DN200) imajo veliko odpornost na pretok zaradi debeline plošče metulja.
Kavitacija je nagnjena, da se pojavi v dolgoročnem pol odprtem stanju, kar ima za posledico poškodbo plošče metulja ali tesnilne površine.
Stroški proizvodnje so višji kot pri navadnih metuljskih ventilih z gumijastimi zajeli.

Previdnostni ukrepi
Zahteve za izbiro:
Izberite material za karoserijo ventila glede na srednjo temperaturo (na primer izlivno jeklo, odporno na 425 stopinj, ogljikovo jeklo, odporno na 300 stopinj).
Za medije, ki vsebujejo delce, je treba dati prednost površini krožnikov metuljev.

Specifikacije namestitve:
Med namestitvijo je treba cevovodne prirobnice poravnati in vijake je treba enakomerno zategniti, da se prepreči neenakomerna sila na telesu ventila.
Izogibajte se, da je plošča metulja v stanju s 15 stopinjami ~ 75 stopinj v trenirki, da bi preprečila kavitacijo.
‌ Upravljanje vzdrževanja‌:
Redno preverjajte obrabo tesnilne površine in vsakih šest mesecev dodajte mazivo.
V visokotemperaturnih okoljih je treba spremljati tveganje za deformacijo stebla ventila in po potrebi zamenjati visoko temperaturno odporno pakiranje.
