Opis VENTILA VELIKE MUNTULFLY LINE
Metuljski ventil za metulje srednje črte je vrsta ventila metulja s srednje črto simetrično strukturo kot jedro, katere os stebla, sredinska plošča metulja in sredinska črta ventila sovpadajo in z vrtenjem plošče metulja za dosego nadzora in nastavitve pretoka cevi. Z vrtenjem plošče metulja za doseganje nadzora cevovoda in nastavitve pretoka, ki se zanaša predvsem na mehke tesnjene materiale (kot so guma, politetrafluoroetilen) ali sestavljeno tesnilno konstrukcijo, da dosežete medijsko pregrado, primerno za vodo, plin in šibek korozivni tekoči sistem.
Strukture
Jedrne komponente:
Telesa ventila: Izdelano iz duktilnega litega železa, nerjavečega jekla in drugih materialov je pot pretoka zasnovana kot naravnost, da se zmanjša odpornost na pretok.
Plošča za metulje: okrogla ali ovalna struktura diska, fiksna povezava s steblom ventila, material, ki ustreza telesu ventila (na primer duktilno lito železo, obloženo z gumo).
Tesnilni obroč: običajno guma (nitrila guma, EPDM) ali politetrafluoroetilen (PTFE), vgrajena v telo ventila ali rob plošče metulja, ki tvori elastični tesnilni vmesnik.
STEM: Skozi sredino plošče metulja, skozi vrtenje in zapiranje pogona metulja plošče, mora biti material odporen proti koroziji (na primer nerjavno jeklo 304/316).
Pomožni dizajn:
Vpenjana povezava: prirobnica do pritrditve v stiskalnici, kompaktna struktura, primerna za scenarije, omejene s prostorom.
Komponente z dvojnim tesnjenjem (nekateri modeli): kot je omenjeno v patentni tehnologiji "Tesnilne komponente", s superpozicijo tjulnjev ali vzmeti, da kompenzirajo obrabo, da se poveča zanesljivost zapiranja.

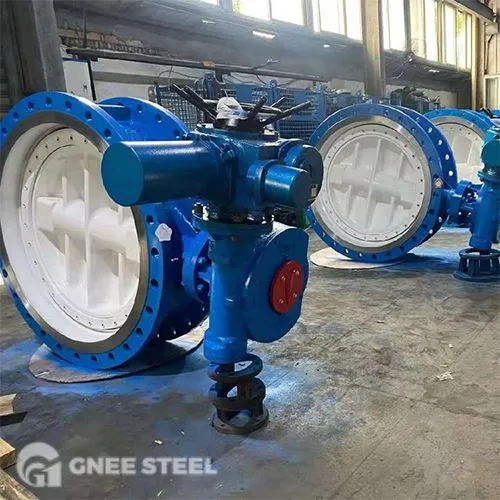

Gnee Center Line tesnjenje metuljskega ventila
Prijave
Občinski inženiring:
Sistemi za oskrbo z vodo in odtok (vodne naprave, čistilne naprave), omrežja za gašenje požarov, ki nadzirajo smer pretoka vode.
Industrijsko polje:
Petrokemični (šibki korozivni mediji), električna energija (kroženje hladilne vode), hrana in farmacevtski (aseptični cevovodi).
Posebne zahteve:
Modeli tipa objemka so primerni za ozke vesoljske prizore, kot so ladje, podzemna mreža cevovodov.
Prednosti
Preprosta in ekonomična struktura:
Nizko število komponent, nizki proizvodni stroški, vzdrževanje zahteva samo zamenjavo tesnil.
Odpornost z nizkim pretokom in hiter odziv:
Ni ovire poti pretoka, kadar je popolnoma odprta, nizka izguba pretoka; Pnevmatične modele lahko nadzirate v roku 1 sekunde odpiranja in zapiranja.
Zmogljivost dvosmernega tesnjenja:
Simetrična zasnova sredinske črte naredi silo na obeh straneh plošče metulja uravnoteženo, ki podpira dvosmerno mejo (zlasti modeli z gumo)
