Opis enojne ekscentrične rezine
Enotni ekscentrični ventil za metulje je ventil, ki poganja ploščo metulja, da se vrti z vrtenjem stebla ventila, da se doseže cevovodni medij, ki je vklopljen ali regulacija pretoka. Njegova temeljna značilnost je, da osi stebla ventila odstopajo od središča plošče metulja, ki tvori eno samo ekscentrično strukturo, ki učinkovito razprši ekstruzijski stres med ploščo metulja in sedežem ventila.
Strukturno
Valve Body: valjasti dizajn, kratka osna dolžina, vgrajena plošča metuljev, večinoma iz nerjavečega jekla, ogljikovega jekla itd.
Butterfly plošča in steblo ventila: plošča metulja je v obliki diska, fiksirano povezana s steblom ventila, steblo ventila pa je ekscentrično nastavljeno za optimizacijo tesnila.
Tesnilna struktura:
Tesnilni obroč lahko nastavite na ploščo metulja (mehki material, kot je politetrafluoroetilen), tesnjenje pa dosežemo z elastično deformacijo;
Ali pa sedež ventila v obliki črke Z je zasnovan na telesu ventila, ki se zanaša na srednji pritisk, da pomaga tesnjenje.
Wafer Connection: ventil je neposredno vpet med prirobnice cevi z vijaki, struktura pa je kompaktna.
Specifikacija metuljev z enim ekscentričnim režam
Specifikacije in dimenzije
- Nominalni premer (DN): Skupni razpon je DN50 ~ DN1200;
- Raven pritiska (PN): ponavadi pn6 ~ pn25;
- APLICABLE TEMPERATURA: Vrsta mehkega tesnila je na splošno -20 stopinj ~ 150 stopinj, vrsta kovinskega tesnila pa se lahko prilagodi višjim temperaturam.
Lastnosti
Strukturne prednosti
Majhna velikost, lahka teža, enostavna za namestitev in vzdrževanje;
Enostaven za upravljanje, za popolno odpiranje/zapiranje je potrebno le 90 -stopinjsko vrtenje.
Značilnosti Prespektivnosti
dobro tesnjenje: Skozi sedež elastičnega ventila ali pomožno tesnjenje srednjega tlaka se lahko prilagodi različnim delovnim pogojem;
Prow pretok upor: linearno razmerje med odprtino plošče metuljev in pretokom je dobro, zmogljivost prilagoditve pa je odlična;
Ustvarjalnost: Dvojni ekscentrični dizajn zmanjšuje praskanje med ploščo metulja in sedežem ventila ter podaljša življenjsko dobo.
Omejitve
Enotna ekscentrična struktura ima še vedno nekaj praskanja med postopkom preklopa. Veljavni scenariji so podobni tistim iz koncentričnega ventila metulja. Za visoko temperaturo in visok tlak so potrebni dvojni/trojni ekscentrični tipi.

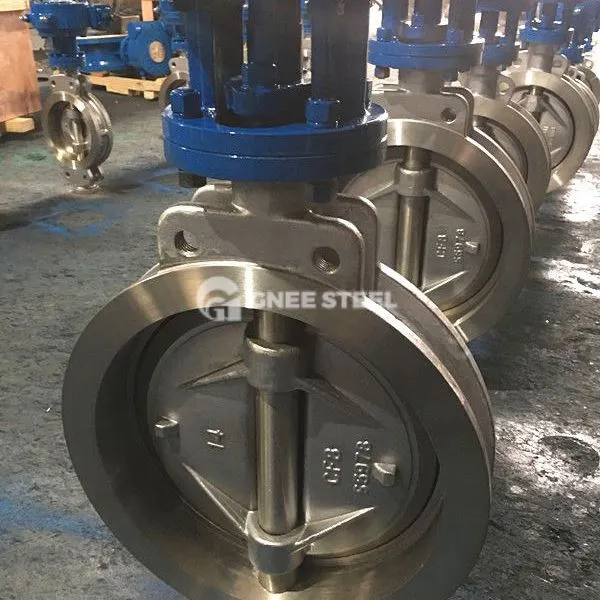

Gnee Enojni ekscentrični metuljček
Aplikacija
Industrijski cevovodi: nadzor tekočine v petrokemični, električni energiji, metalurgiji in drugih poljih;
Gradbeni sistemi: regulacija vode/plina v oskrbi z vodo in odtok, HVAC;
Zaščita okolja in čiščenje vode: nadzor pretoka v čistilnih napravah in črpalnih postajah;
Hrana in zdravila: Sanitarno oblikovanje je primerno za čist srednji prevoz.
Kakšna je razlika med enim ekscentričnim ventilom metuljev in dvojnim ekscentričnim ventilom za metulje?
1. strukturne razlike
Ekscentrični dizajn
Enojna ekscentričnost: Samo os stebla ventila odstopa od središča plošče metulja, tako da zgornji in spodnji konec plošče metulja in kontaktna površina sedeža ventila razprši tlak, vendar ne more popolnoma odpraviti trenja med postopkom preklopa.
Dvojna ekscentričnost: Na podlagi posamezne ekscentričnosti osi stebla ventila odstopajo od središča telesa ventila (tvori dve ekscentrični razdalji), plošča metuljev pa se lahko po odprtju hitro odlepi od sedeža ventila, kar znatno zmanjša trenje.
Tesnilna struktura
Večinoma se uporabljajo posamezna ekscentričnost: mehka tesnila (kot so guma, politetrafluoroetilen), na doseganje tesnjenja pa se opira elastična deformacija.
Dvojna ekscentričnost: Združljiv je z mehkimi tesnili ali kovinskimi tesnili (na primer nerjavno jeklo, karbid), od katerih je slednja odporna na visoke temperature in ima daljšo življenjsko dobo.
2. Primerjava uspešnosti
| Izrazi | Enotni ekscentrični metuljček | Dvojna ekscentrična ventil metulja |
|---|---|---|
| Trenje in obraba | Še vedno obstajajo praske in očitne obrabe med ploščo metulja in sedežem ventila. | Plošča metulja hitro zapusti sedež ventila, trenje pa se močno zmanjša. |
| Pressarska odpornost | Primerno za nizek tlak (PN6 ~ PN16) | Lahko prenese večji tlak (PN16 ~ PN25) |
| Temperaturno območje | Tip mehkega tesnila je na splošno manjši ali enak 150 stopinj | Kovinski zaprti tip lahko doseže več kot 400 stopinj |
| -seal zanesljivost | Zanašanje na elastično deformacijo za tesnjenje je zahteva za zaključni položaj nizka | Tesnjenje položaja (linijski stik), zapiranje zahteva natančno pozicioniranje |
3. Scenariji aplikacij
Enotni ekscentrični ventil za metulje: primeren za nizko tlak, normalno temperaturo in čiste srednje razmere, kot so čiščenje vode, oskrba z vodo in odtok, sistem HVAC.
Dvojni ekscentrični ventil za metulje: primeren za industrijske scenarije z visokim temperaturi, visokim tlakom ali medijem, ki vsebujejo delce, kot so petrokemična, električna energija in metalurška industrija.
4. Priporočila za izbiro
Prednostno določite posamezno ekscentrično: Kadar so stroški občutljivi, je medij nekoroziven in delovni pogoji stabilni.
Prednostno določite dvojno ekscentrično: Prilagoditi se je treba hudim delovnim pogojem, kot so pogosto odpiranje in zapiranje, visoka temperatura in visok tlak ali dolga življenjska doba.
