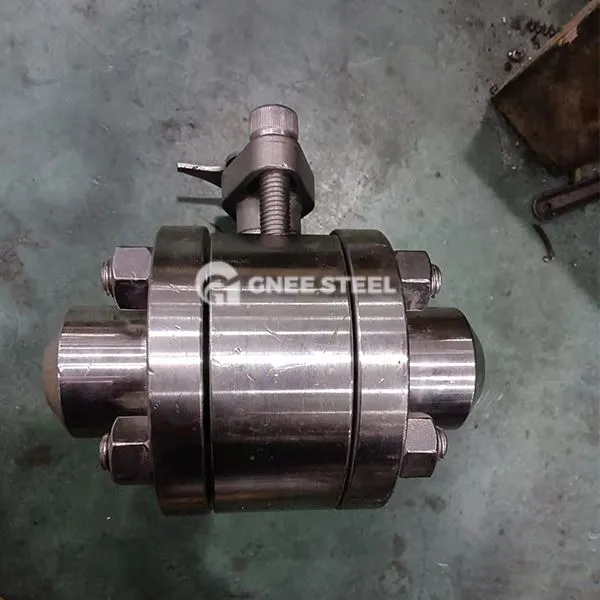

Varjeni kroglični ventili

Varilni kroglični ventil je kroglični ventil, ki povezuje ključne komponente (na primer osilo kroglice in ventila, steblo ventila in telo ventila itd.) Z varjenjem. Odpiranje in zapiranje ali nadzor pretoka cevovoda se doseže z vrtenjem kroglice z luknjo. Razdeljen je na dve vrsti: popolnoma varjena (vsi deli so varjeni in povezani, brez tveganja za puščanje) in pol varjeni (delno varjenje + snemljiva povezava).
‌Reve strukturne značilnosti‌:
‌Veliranje povezave‌:
‌ Ohišje varjenega ventila: Telo ventila je varjeno na cevovod kot celoto, brez vijakov ali prirobničnih vmesnikov in ima izjemno močno tesnjenje, ki je primerno za visokotlačni in visoko tvegani mediji (na primer zemeljski plin in olje).
‌-varovani dizajn ‌: Telo ventila je delno varjeno + prirobnica prirobnico ob upoštevanju tako tesnjenja kot odcepitve.
‌Ball Design‌:
‌Flontaing Ball‌ (primerna za majhen premer): kroglica tesnilni obroč tesno pritisne pod srednjim pritiskom, da doseže tesnjenje.
‌ Fixed kroglica ‌ (primerna za velik premer/visok tlak): kroglica je pritrjena z zgornjo in spodnjo gredjo, tesnilni obroč je predhodno zategnjen in tlačni upor je močnejši. ‌

Vrsta tesnjenja: mehko tesnilo (PTFE/ojačani grafit): nič puščanja, uporabna temperatura -40 stopnja ~ 200 stopinj, močan korozijski upor.

Trdo tesnjenje (kovina/keramika): odporen na visoko temperaturo (manjša ali enaka 550 stopinj) in erozijo delcev, primerna za medije, ki vsebujejo nečistoče.



Varjeni kroglični ventili



Prednosti

Tesnjenje z visoko trdnostjo:
Varjenje odpravlja tveganje za uhajanje vmesnika prirobnice, še posebej primerno za ostre delovne pogoje, kot sta zemeljski plin in kemična industrija.
Struktura trdega tesnila lahko zdrži visok tlak, večji ali enak PN6.4MPA, mehko tesnilo pa doseže ničelno uhajanje (raven ANSI VI).
Odpornost ‌Korrozije in dolgo življenje:
Material za karoserijo ventila so lahko nerjavno jeklo (316L), ogljikovo jeklo (WCB) ali zlitinsko jeklo (WC6), ki je primerno za jedke medije, kot so kislina, alkalija in sol.
Popolnoma varjena struktura nima aktivnih vijakov, zmanjšuje korozijske točke in podaljša življenjsko dobo (do 30 let).
‌ lahka teža in prihranek prostora:
V primerjavi z prirobničnimi krogljivimi ventili varilna zasnova zmanjša težo priključka in je primerna za postavitve cevovodov z omejenim prostorom (na primer podmornice).

Prijave

Prevoz nafte in plina: Visokotlačni odmik zemeljskega plina v cevovodih in postajah na dolge razdalje.
‌Kemični in petrokemični: nadzor procesa zelo korozivnih medijev (kot sta žveplova kislina in tekoči amonijak). ‌Električnost in ogrevanje‌: Popolnoma zaprta in odrezana visokotemperaturna parna cevovoda in toplotna omrežja.
‌ Municional Engineering‌: Trajna povezava podzemnih vodnih in ogrevalnih omrežij.
