Opis celotnega plavajočega krogličnega ventila
Plavajoči kroglični ventil je ventil, katerega premer pretoka je skladen z notranjim premerom cevi. Krogla je tesno zatesnjena s plavajočim tlakom medija, da doseže dvosmerno tesnjenje in nadzor z nizkim pretokom. Primerno je za popolne odprte/zaprte razmere na poljih petrokemične, energije in moči.
Material and povezava obrazec:
Telo ventila je izdelano iz ogljikovega jekla, nerjavečega jekla (na primer F304/F316) ali dupleksne kovanja jekla, s stopnjo tlačne odpornosti, ki pokriva razred 150 ~ 600 (PN20 ~ PN110) in veljavno temperaturno območje -50 stopinj ~ 180 stopinj;
Metoda glavne povezave je prirobnica (EN 1092-1, standardi ASME B16.5), nekateri modeli pa podpirajo varjenje vtičnice ali vpenjalno namestitev.
Key Strukturni dizajn:
Flontaing Ball: Žoga tvori dinamično tesnilo s steblom ventila in sedežem ventila. Srednji tlak potisne kroglico do sedeža izhoda ventila, razmerje tlaka za tesnjenje pa se poveča s povečanjem tlaka;
Fireproof varnostna konstrukcija: Ko se sedež mehkega tesnilnega ventila zažge, kroglica in kovinska ustnica tvorita sekundarno tesnilo kovine do kovine, ki je v skladu s standardom API 607 četrta izdaja;
Atično-statični dizajn: Med kroglico in steblom ventila je nameščena vgrajena vzmet, da se iz telesa ventila izvaja statična elektrika, da se izognete tveganju eksplozije vnetljivega medija.
Specifikacija plavajočega krogličnega ventila s polnimi izvrtinami
|
Aplikacija |
Splošno |
|
Garancija |
1 leto |
|
Kraj izvora |
Kitajska Henan |
|
Moč |
Hidravlična |
|
Temperatura medijev |
Nizka temperatura, srednja temperatura, normalna temperatura |
|
Blagovna znamka |
Gnee |
|
Struktura |
Nadzor |
|
Mediji |
Plin |
|
Prilagojena podpora |
OEM, ODM |
|
Ime izdelka |
Hidravlični krmilni ventil |
|
Telesni material |
Sivo železo /duktilno železo |
|
Srednje |
Vodni naftni plin |
|
Velikost |
Prilagojena velikost |
|
Spričevalo |
Ce ISO |
|
Embalaža |
Lesena škatla |
|
Moq |
2 kos |
|
Barva |
Prilagojena barva |
|
OEM |
Opravljene storitve OEM |
Prednosti in primerjava
| Izrazi | Popolna vrtina plavajoči kroglični ventil | Zmanjšan plavajoči kroglični ventil |
|---|---|---|
| Značilnosti odpornosti pretoka | Kanal pretoka ima enak premer kot cevovod, izgubo padca tlaka | Kanal pretoka se zmanjša in padec tlaka se poveča za 20%do 30% |
| Teža in stroški | Telo ventila je težko in primerno za medije z visoko čistočo (na primer voda, para) | 30% lažji, primeren za medij, ki vsebuje delce ali viskozne medije (na primer surova nafta, blato) |
| Ealing Performance | Dvosmerno tesnjenje (raven puščanja do razreda ANSI), sedež elastičnega ventila vnaprej stisnjen za kompenzacijo obrabe | V glavnem enosmerni tesnilo, dolgotrajna uporaba lahko povzroči uhajanje zaradi obrabe delcev |

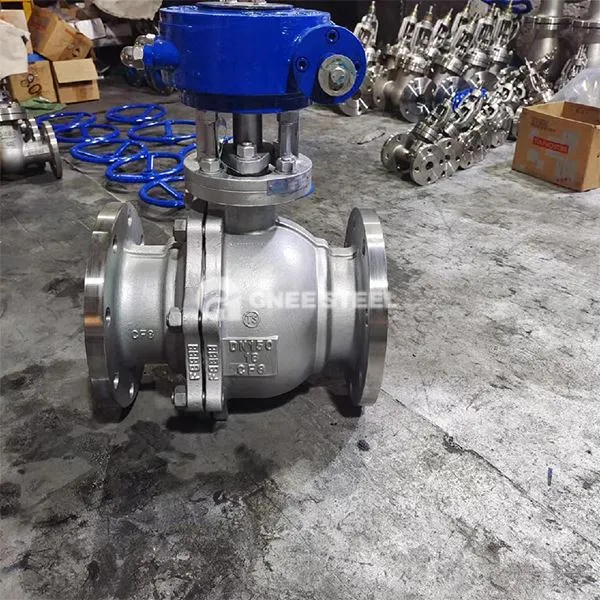

Gnee Full Bore Plavajoči kroglični ventil
