Opis krogličnih ventilov z nizko temperaturo
Kriogeni kroglični ventil je ventil, posebej zasnovan za ultra nizko temperaturno okolje -40 stopnje do -196 stopinje. Zazna se z odpiranjem in zapiranjem in pretokom medija z vrtenjem kroglice. Primeren je za dostavni sistem zlahka uplinitvenega nizkotemperaturnega medija, kot so utekočinjeni zemeljski plin (LNG), tekoči kisik, tekoči dušik itd.
Jedra struktura
Telo in žoga ventila:
Material za karoserijo ventila: nerjavno jeklo (316L), kovano jeklo (WCB) ali zlitinsko jeklo, kriogensko obdelano za izboljšanje žilavosti z nizko temperaturo.
Oblikovanje kroglice: plavajoča kroglica (majhen premer) ali fiksna kroglica (velik premer/visok tlak), na površini pa je na površini trdna zlitina za izboljšanje odpornosti proti obrabi.
Tesnilni sistem:
Mehko tesnilo: politetrafluoroetilen (PTFE) ali ojačan obroč grafitnega tesnila, ki doseže ničelno uhajanje v -196 stopnji (ocena ANSI VI).
Trdo tesnilo: tesnilo za kovino do kovine (kot je jeklo s kromiranim molibdenom + volframovo karbid), odporno na visoko tlačno razliko in erozijo delcev.
Presanjenje in oblikovanje proti gasifikaciji:
Spring Prednastavljeni sedež ventila: Vzmetna sila se uporablja za ohranjanje tesnilne površine v tesnem stiku, s čimer prepreči, da bi medij uplinjal in razširil ter povzročil nenadno povečanje tlaka v votlini ventila.
Valve votline VOMITOV TLAKER RUBS: kroglica je izvrtana, da se ventil vdolbine priključi s cevovodom, da prepreči, da bi se nizkotemperaturni medij uplinjal in povzročil varnostne nevarnosti.
Specifikacija nizko temperaturnih krogličnih ventilov
|
Aplikacija
|
nafta in plin
|
|
Velikost vrat
|
Dn 10- dn2000
|
|
Garancija
|
24 mesecev
|
|
Kraj izvora
|
Henan, Kitajska
|
|
Številka modela
|
Wbv -18
|
|
Moč
|
Električni, pnevmatski, ročni, hidravlični
|
|
Temperatura medijev
|
Visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura
|
|
Blagovna znamka
|
Gnee
|
|
Struktura
|
Žoga
|
|
Mediji
|
plin, olje itd.
|
|
Prilagojena podpora
|
OEM, ODM, OBM
|
|
Telesni material
|
WCB ogljikovo jeklo, CF8/CF8M nerjaveče ali zlitinsko jeklo
|
|
Kroglični material
|
Nerjavno jeklo, zlitino jeklo
|
|
Matični material
|
Nerjavno jeklo
|
|
Sedežni material
|
PTFE ali kovinsko tesnilo s stellitom, volframovo karbidom
|
|
Končna povezava
|
Zadnjica, zvar za vtičnico
|
|
Oblikovalski standard
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Potrdila
|
API 6D, API 607, API 598, ANSI/ASME B16.34 itd.
|
|
Moq
|
5 enota
|

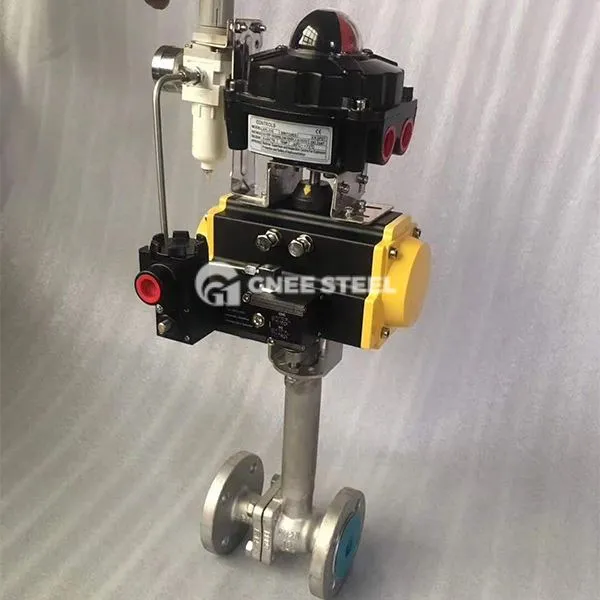

Kroglični ventili z nizko temperaturo
Prednosti
Ultra-nizka temperaturna prilagodljivost:
Telo in materiali za tesnjenje ventila so bili posebej obdelani, da ohranijo stabilne zmogljivosti v -196 stopnji brez tveganja krhkega razpokanja.
A
Dvojna tesnilna konstrukcija (mehko tesnilo + trdo tesnilo) in vzmetno oblikovanje prednapetosti zagotavljata ničelno uhajanje pri ekstremnih temperaturah.
Odpornost Korrozije in visokotlačni upor:
Ohišje kovanega jeklenega ventila lahko zdrži visok tlak, večji ali enak PN1 0. 0MPA, material iz nerjavečega jekla pa je odporen na jedko medije, kot sta kislina in alkalija.
Low odpornost tekočine:
Zasnova celotnega premera zmanjšuje padec tlaka in je primeren za srednje transport z velikim pretokom.
