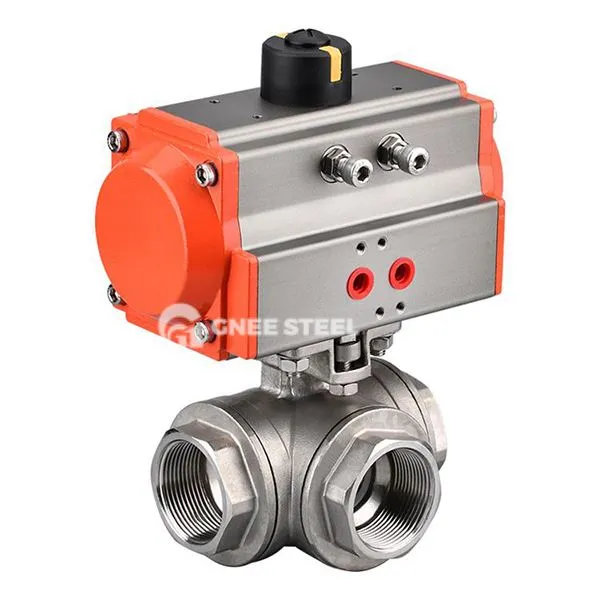

Pnevmatični trismerni kroglni ventil Opis
Pnevmatični tristranski kroglični ventil je samodejni ventil, ki poganja jedro ventila, da se vrti skozi stisnjen zrak, da doseže preusmeritev cevovoda, sotočje ali preklop pretoka pretoka. Glede na strukturo kanala ga lahko razdelimo na:
L Type: Uporablja se za preklapljanje dveh pravokotnih kanalov za doseganje srednje porazdelitve toka.
T tip: Podpira medsebojno povezovanje treh kanalov ali zapiranje katerega koli kanala, primeren za preusmeritev, sotočje in scenarije preklopa pretoka.
Jedra struktura
Pnevmatični aktuator:
Single-Acting: Zanaša se na pomladno ponastavitev, primerno za samodejne scenarije zapiranja, ko se zrak izgubi.
DOBAVLJENJE ACTING: Dvosmerni pogon zračnega tlaka zahteva zunanji vir zraka za vzdrževanje položaja ventila.
Tlak vira zraka je 5-7 vrstica, dodatki, kot so mejna stikala, pozicionarji in magnetni ventili, pa lahko poljubno opremljete za doseganje daljinskega upravljanja.
Valve telesa in krogličnega jedra:
Valve karoserijski material: lito jeklo, nerjavno jeklo (na primer 304/316) ali plastika (scenariji, odporne proti koroziji), območje premera dn 15-300 mm, tlačni upor 1. 6-6. 4MPA.
Ball Core Design:
Jedro krogličnega tipa L povezuje samo dva navpična kanala, z lahkotno strukturo in nizkim navorom.
Jedro kroglice T-tipa uporablja štirisedežno tesnilo, ki lahko prilagodljivo nadzoruje stanje povezave treh kanalov, vendar zahteva višji vozni navor.
Ealing komponente:
Soft Seal: Polytetrafluoroetilen (PTFE) Tesnilni obroč, temperaturno odporen -30 stopinj ~ 180 stopinj, da dosežem tesnjenje brez puščanja.
HARD SEAL: prekrivanje karbida, visoko temperaturno odporno do 250 stopinj, primerno za visokotlačno paro ali jedko medij.
Pnevmatična specifikacija trismerne kroglične ventila
|
Predmet |
Pnevmatični trismerni kroglični ventil | ||
|
Veljavni standardi |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Razpon velikosti |
DN15 do DN200, 1/2 "do 8" |
||
|
Igralski način |
Dvojna igralska igra, SPING Vrnitev (enotna igra) je na voljo |
||
|
Tlak za dovod zraka |
2,5 do 8Bar |
||
|
Delovni tlak |
PN10/16/20/40/64 |
||
|
Izhodni navor |
14 do 4678nm |
||
|
Življenjska doba |
1, 000, 000 (1 milijon) krat |
||
|
Kot vrtenja |
90 stopinj ± 4 stopinje |
||
|
Telesni material |
Nerjavno jeklo 304/316/316L |
||
|
Tesnilni material |
NBR, EPDM, PTFE |
||
|
Jedro materiala |
Nerjavno jeklo 304/316/316L |
||
|
Možnosti strukture |
2 ali 3 Way (T ali vrat L) |
||
|
Končna povezava |
Tri-Clamp |
||
|
Ustrezni mediji |
Nadzor nad vodo, zrakom, plina, nafte, tekočine, pare |
||
|
Temp. medijev |
Segajo od -10 do +180 |
||
|
AMBIENT TEMP. |
Standardna vrsta: -20 do +80 stopinja (-4 do 176 stopinj f) |
||
|
Neobvezna dodatna oprema |
Namur magnetni ventil, mejno stikalo, FRL, indikator položaja, ročna naprava |
||
|
Aplikacija |
Hrana in pijača, rafiniranje, razsoljevanje, petrokemično, kemično, farmacevtsko, tekstilno, celulozo in papir, rudarjenje, morska, Power Industries, Shioyard |
||
Pnevmatični trismerni kroglični ventil
Prednosti
Visoko tesnjenje: Štiristranska elastična struktura tesnjenja sedeža ventila doseže ničelno uhajanje in lahko zdrži vakuum na 6,4MPA visok tlak.
Struktura ComPact: Integrirana zasnova prirobnice ali navojne povezave zmanjšuje zahtevo po namestitvenem prostoru in ne potrebuje, da se telo ventila razstavi za vzdrževanje.
Združljivost medijev: Primerno za jedkoreni medij, kot so plin, tekočina, para in močna kislina/alkalija ter sanitarno polirano telo zaklopnine izpolnjuje hrano/farmacevtske aseptične standarde.
Fleksibilni nadzor: podpira ročni, pnevmatski ali inteligentni pozicionar (4-20 ma vhod signala) več mode.
Prijave
CHEMICAL/nafta:
Visokotemperaturna preusmeritev nafte in plina (kot so t-ventilanske reakcijske surovine), visokotlačni rezanje parnih plinovodov.
-okoljska zaščita/čiščenje vode:
Natančno odmerjanje reagentov in nadzor mešanja kanalizacij za zmanjšanje odpadkov kemičnega reagenta.
Food/Pharmaceutical:
Aseptična porazdelitev tekočine, da se prepreči preostala kontaminacija medija.
Energy/HVAC:
Uravnotežena regulacija vročih in hladnih medijev v ogrevalnem omrežju za zmanjšanje porabe energije za 15%-20%.
