Opis električnega upravljanega krogličnega ventila
Električni kroglični ventil je samodejni ventil, ki žogo poganja, da se vrti skozi električni aktuator, da se odreže, poveže ali prilagodi pretok cevovodov. Njegove temeljne funkcije vključujejo daljinsko kontrolo smeri pretoka medija, natančne prilagoditve pretoka (kot so značilnosti linearne nastavitve krogličnega ventila V-tipa) in prilagajanje zahtevam odpiranja in zapiranja različnih delovnih pogojev (visoka tlak, visoka temperatura, korozivni medij).
2. jedrna sestava
Električni aktuator:
Integrirani motor, redukcijska naprava in inteligentni krmilni sistem, signal za podporo stikala (na primer 24V DC) ali analogni signal (4-20 MA) za pogon stebla ventila za vrtenje.
Nekateri modeli so opremljeni s trajnim magnetnim sinhronim motoričnim in kotnim povratnim informacijam, da dosežete 0. 05 sekunde hitri odziv in natančen nadzor položaja ventila.
Valve Body:
Valve Body: Izdelano iz nerjavečega jekla, litega jekla ali plastike je konstrukcija razdeljena na prirobnico, vrsto rezin ali navojne priključke, premer pa pokriva DN15 ~ 250 mm.
Ball: Standardna kroglica je zasnova celotnega premera (tekoča odpornost je blizu ravne cevi), kroglica V-tipa pa doseže nastavitev razmerja pretoka skozi posebne reže.
Ealing komponente:
PTFE mehko tesnilo ali kovinsko trdo tesnilo (na primer varjeni sedež karbidnega ventila), tlačni razpon od vakuuma do 6,4MPA, temperaturna upor -30 stopinj ~ 450 stopinj.
Patentirana tehnologija (na primer struktura gumijastega tesnilnega obroča) lahko prepreči prodor v vrzel med kroglico in ohišjem ventila, kar podaljša življenjsko dobo
Specifikacija električnega krogličnega ventila
|
Dn |
DN50 ~ 500 mm (druga velikost vrat, navedite pri naročilu) |
|
Nominalni tlak |
1. 0 ~ 1.6MPA (drugi tlačni standard, navedite pri naročilu) |
|
Telesni material |
Duktilno železo (Q), WCB (C), SS304 (P) |
|
Tesnilni material |
NBR (x1), NR (x2), EPDM (X3), FPM (x4) |
|
Srednja temperatura. |
W1: -20 ~ 80 stopinj, w2: -20 ~ 150 stopinj |
|
Način povezave |
Prirobnica, rezina |
|
Pnevmatični aktuator |
JLAT serija, serija JLAW, serija JLGT, uvožena serija aktuatorja |
|
Akcijski način |
Dvojno igralsko, enotno zaprto, enotno igranje običajno odprto |
|
Električni aktuator |
Serija JLA, serija JLB, serija LMPTUTED ACTUATOR |
|
Način nadzora |
Standardna vrsta stikala, integralna regulacijska vrsta, integralni tip stikala, vrsta vodila polja |

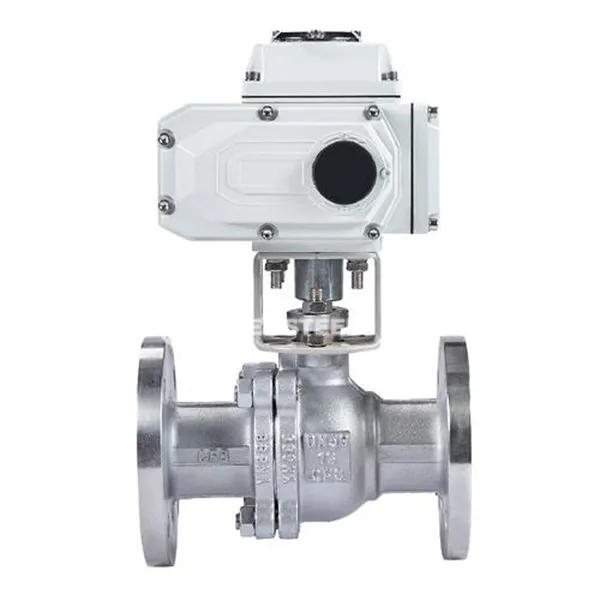

Električno upravljani kroglični ventil
Prijave
Kemična in energija:
Visokotemperaturno krmiljenje pare: 450 stopinj trdo zapečatenih krogličnih ventilov se uporablja za cevovode staljene soli ali reaktorsko toplotno preklapljanje.
Korozivno upravljanje medijev: telesa plastičnih ventilov (na primer PTFE) so primerna za močne sisteme dostave kisline in alkalij.
Obdelava vode in varstvo okolja:
Natančno odmerjanje: kroglični ventili V-tipa zmanjšujejo odpadke z zdravili z linearnim regulacijo pretoka.
Hrana in farmacevtska zdravila:
Aseptična proizvodnja: zrcalno polirano telo ventila in brez zasnove mrtvega kota izpolnjujejo higienske standarde GMP.
Aerospace:
Lahka in zanesljivost: Miniaturni kroglični ventili (premer manj ali enaki DN15) se uporabljajo v gorivnih ali hidravličnih sistemih in lahko prenesejo ekstremne vibracijske in temperaturne razlike.
