Opis ultra nizkega temperaturnega krogličnega ventila
Ultra nizki temperaturni kroglični ventili so zasnovani za izjemno nizko temperaturno okolje (običajno manj ali enaka -100 stopnji in tako nizka kot -196 stopnja). Uporabljajo se za nadzor nad odpiranjem, zapiranjem in regulacijo nizkotemperaturnih medijev, kot so utekočinjeni zemeljski plin (LNG), tekoči kisik in tekoči vodik. Imajo značilnosti visokega tesnjenja, odpornosti proti nizkotemperaturni krhki razpoki in odpornost proti srednji uplinjanju in širitvi. Njegove temeljne značilnosti vključujejo:
Ultra-nizka temperaturna upornost: avstenitno nerjavno jeklo (na primer 304L, 316L) ali globoko hladno obdelani kovinski materiali se uporabljajo za zagotovitev, da material ostane trden pri -196 in se izogne hladni krhki okvari.
Bidiktivna tesnilna konstrukcija : Plavajoča kroglica ali fiksna zasnova kroglice, tesnjenje dosežemo s prednapetostjo ali srednjim pritiskom in podpira dvosmerni nadzor pretoka medija.
ANT-VALVE VOMITVE TISK TLAKIH POVEČANJA : Luknja za razbremenitev krogličnega tlaka sodeluje z utorom za razbremenitev tlaka sedeža ventila, da prepreči nenormalno povečanje tlaka v ventilu, ki ga povzroča uplinjanje nizkotemperaturnih medijev.
Struktura in razvrstitev
Način telesa in povezave ventila
Material telesa ventila: LCB, LCC, CF8 in druga nizkotemperaturna jeklena ali aluminijasta zlitina. Nekateri modeli sprejemajo strukturo dolgega vratu (dolžina vratu, večjo ali enaka 250 mm), da zmanjšajo tveganje za prenos in zamrzovanje prehlada.
Obrazec za priključek: prirobnica (ASME B16.5), varjenje (ASME B16.25) ali navojna povezava, primerna za rezervoarje za shranjevanje utekočinjenih plinov, rezervoarje za rezervoarje in cevovodne sisteme.
Vrsta kroglice in tesnila
Plavajoča vrsta kroglice: Srednji tlak potisne kroglico do sedeža na spodnji strani ventila, ki je primeren za prizore srednjega in nizkega tlaka. Vzpostavljena luknja za razbremenitev tlaka ventila je priključena na zgornji tok, da se prepreči povečanje tlaka.
Fiksna vrsta kroglice: dvosmerna tesnilna konstrukcija, sedeži na zgornjem toku in na nižji točki sprejemajo eno/dvojno tesnjenje bata, primerno za visokotlačno razliko (razred 2500) delovne pogoje.
Tesnilni material: kovinsko trdo tesnilo (obloga zlitine na osnovi kobalta) ali posebna fluororubber/ptfe, z nizkotemperaturno elastičnostjo in odpornostjo na obrabo.
Pogon in delovanje
Ročno, črvsko prestavo, pnevmatski ali električni pogon, steblo ventila je kriogeno obdelano in podaljšano za enostavno delovanje in izolacijsko namestitev.
Ultra nizka specifikacija temperaturnega krogličnega ventila
|
Ocena tlaka
|
PN1.6MPA - PN45MPA (razred150lb do razreda1500lb)
|
|
Velikosti ventilov
|
Dn 15- dn1200 / (1 / 2-48 ")
|
|
Oblika povezovanja
|
Prirobnica, vrsta varjenja, nit
|
|
Ventil material
|
A182, A350, A351, A352, LC1, LC2, LC3, LCB, LCC, LF2, LF3, LF5, LF9, CF3, CF3M, CF8, CF8M, F304, F316, F316, F316, F316, ITC.
|
|
Delovna temperatura
|
-46 stopinja, -101 stopinja, -196 stopinja, -253
|
|
Način vožnje
|
priročnik, prestavni prevoznik, električni
|
|
Oblikovalski in proizvodni standardi
|
GB, JIS, ANSI, DIN, BS, EN ETC.
|
|
Primeren medij
|
Tekoči ogljikov dioksid, tekoči kisik, tekoči argon, tekoči dušik, tekoči helij, tekoči vodik, tekoči zemeljski plin, tekoči amoniak, tekoči klor, utekočinjeni naftni plin, tekoči propan, etilen, propilen, metan, metanol, etanol, etanol, etanol, plin, tekoči nitronski oksid.
|

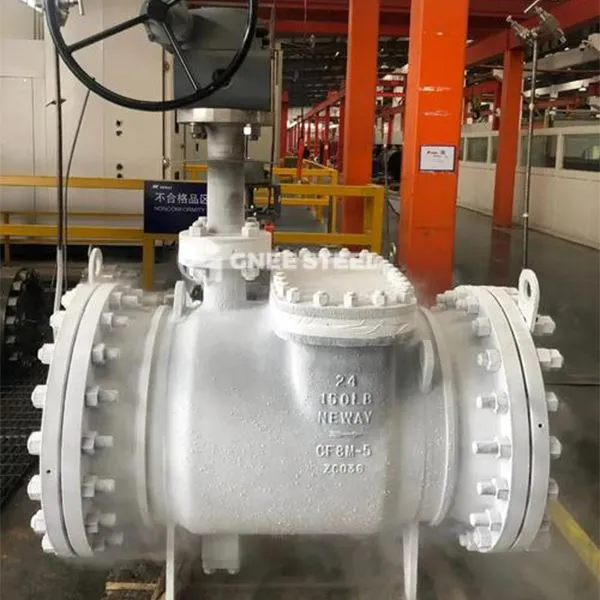

Ultra nizki temperaturni kroglični ventil
Ključni materiali in tehnologija obdelave
Kriogeno zdravljenje: Kovinski deli (telo ventila, steblo ventila, vzmet) je treba pred zaključkom dvakrat kriogensko obdelati v -196, da se odpravi notranje napetost in stabilizira materialno kristalno strukturo.
Tesnilne komponente: Vzmetni U-obroč je izdelan iz polimernih materialov, odpornih na nizko temperaturo (na primer 3M, daikin) in protikorozijskih vzmeti iz nerjavečega jekla, da se zagotovi prednastavitev in tesnjenje pod ničelnim tlakom.
Območja uporabe
Energetsko polje: Sprejemna postaja LNG, sistem za shranjevanje in prevoz utekočinjenega naftnega plina (LPG).
Kemični in vesoljski prostor: Tekoči kisik, prevoz tekočega dušika, sistem za polnjenje raketnega goriva.
INDUSTRIJSKI GAS: Proizvodnja in embalaža etilena, tekočega amoniaka in tekočega propana
