Visok tlak kovani kroglični ventil

Visok - tlačni kovani kroglični ventil je vrsta krogličnega ventila, ki se proizvaja s kovanim postopkom, z visoko temperaturo in visoko tlačnim kovanjem za izboljšanje gostote in trdnosti materiala, je primeren za odpiranje in zapiranje visokega - tlačnega plinovoda, kot so olje, regulacija pretoka in medijsko regulacijo.

Sestava strukture

• Telo in pokrov ventila:

Kovani jekleni material (kot so ASTM A105, F316), tri - oblikovanje strukture telesa, ki ga je enostavno razstaviti in vzdrževati.
Ognjevalna konstrukcija, ekstremna visoka temperatura lahko še vedno ohranja zmogljivost tesnjenja.

• Žoga in sedež:

Površina kroglice je zrcalno polirana, polna izvrtilna zasnova (pretočna odpornost blizu ravne cevi), narejena iz nerjavečega jekla ali trdega zlitin.
Sedež ventila sprejme kovinsko trdo tesnilo (zlitino na osnovi niklja -) ali mehko tesnilo (PTFE), ki se prilagaja visokemu tlaku, visoki temperaturi ali korozivnem mediju.

• Steblo in aktuator ventila:

Spodnja nameščena proti - steblo za odvajanje ventila, obrnjena struktura tesnila, da se prepreči uhajanje medijev.
Podporni ročni črv zobnik, pnevmatsko, električno ali tekočo povezavo.

Nominalni premer (DN)

• Standardni razpon: DN15 ~ DN200 (nekateri modeli podpirajo DN50 ~ DN1200 velik premer)
• Skupne specifikacije: 1/4 palca ~ 2 palca (ustreza DN6 ~ DN50)

raven tlaka

Nominalni tlak (PN):

• Običajni modeli: PN10.0 ~ PN32.0MPA (nekaj do 42MPA)
• Ameriška standardna ocena: ANSI 600, 900, 1500 funtov.
• Delovni tlak: Najvišja podpora 207Bar (približno 21MPA)

metoda povezave

• Navojena povezava: NPT, BSPT, DIN in druge standardne niti
• Priključek prirobnice: Standardna prirobnica ali povečana prirobnica (ko je v celoti zasnovana)
• Priključek za varjenje / Ferrule: Za majhne - premer visok - scenariji tlaka (na primer DN15 ~ DN50)

Uporabna temperatura in medij

Temperaturno območje: -29 stopinj ~ 550 stopinj (običajni modeli za -20 stopinj ~ 232 stopinj)
Uporaben medij:

• Splošna vrsta: voda, para, nafta, zemeljski plin
• Posebna vrsta: kaše, ki vsebujejo trdne delce, korozivni plini/tekočine (potrebujejo, da se ujemajo z nerjavnim jeklom ali karbidnim materialom)

Parametri strukture in oblikovanja

• Material telesa ventila:

Carbon Steel (ASTM A105), nerjavno jeklo (304/316), ponarejeno jeklo

• Obrazec pečata:

Mehko tesnilo: ojačani politetrafluoroetilen (PTFE / PEEK), temperatura manjša ali enaka 232 stopinj C
Kovinsko tesnilo: zlitina na osnovi niklja - ali trda prevleka, visoka temperatura / visokotlačni upornost

• Način vožnje:

Ročno (črvsko prestavo/ročaj), pnevmatski, električni

Karakteristike oblike in namestitve

• Oblikovanje poti pretoka: poln premer (odpornost pretoka blizu ravne cevi) ali zmanjšano (za majhen nadzor pretoka)
• Dolžina strukture: Glede na različni premer območje 90 mm ~ 530 mm (na primer DN15 ustreza 90 mm, DN200 ustreza 530 mm)
• Ognjevalna zasnova: ventilsko steblo proti - struktura ločevanja, odpuščanje ognjenosti kovinskega tesnila.

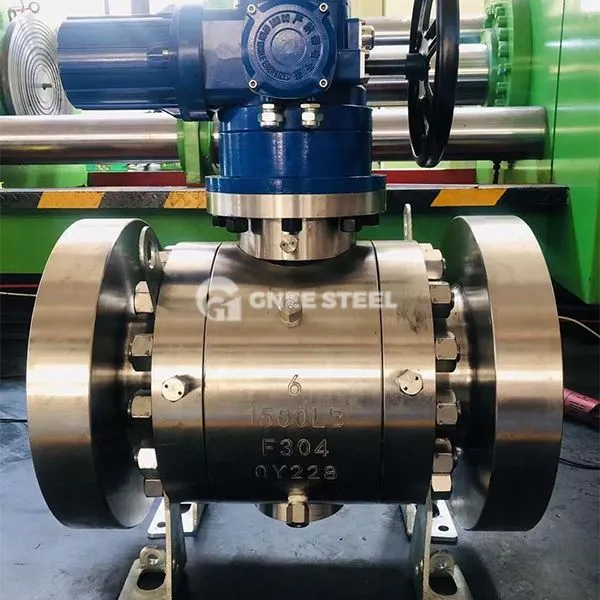

Gnee visokotlačni kovani kroglični ventil



Lastnosti in koristi

• Visoka moč in zanesljivost:

Proces kovanja izboljšuje natezno trdnost in udarno odpornost materiala, primerna za visoko - tlačna okolja nad 42MPA.
Ognjeni in anti - statični dizajn, varno delovanje v ekstremnih delovnih pogojih.

• Odlična zmogljivost tesnila:

Dvojna tesnilna površinska struktura (kovina - do - kovinsko/mehko tesnilo) za doseganje ničelnega puščanja lahko uporabite tudi vakuumski sistem.
Tesnilna površina je odporna na erozijo in vzdržuje visoko zmogljivost tesnjenja po dolgi uporabi -.

• Udobje in gospodarstvo:

Hitro odpiranje in zapiranje z vrtenjem 90 stopinj, nizkim delovnim navorom in daljinskim upravljalnikom.
Odpornost pretoka je zelo majhna, kar zmanjšuje porabo energije; Stroški vzdrževanja so nižji od vrat ali globusov ventilov.

Prijave

• Prenos energije: nafta, dolga zemeljski plin - cevovod za razdaljo in sistem mestnega plina.
• Kemična in električna moč: visoka - tlačna para, kislina in alkalijske medije in visoka - temperaturno kroženje vodenja vode.
• Posebni delovni pogoji: kisik, vodikov peroksid, etilen in drug nevaren medijski cevovod.

• Srednja prilagodljivost: edina vrsta ventila, ki lahko hkrati ustreza visokemu tlaku, visoki temperaturi, močni koroziji in nadzoru nevarnih medijev.
• Oblikovanje dolge življenjske dobe: kovanje upornosti utrujenosti materiala, obraba tesnilne strukture - odporna, zmanjšajo frekvenco zamenjave.
• Varnost: požar, eksplozija in anti - statične značilnosti v skladu z visokimi - tvegani varnostnim standardom industrije.
