Kroglični ventil s polnim ročajem Trunnion

Kroglični ventil, nameščen v polnem vrtini, je nekakšen kroglični ventil z ekscentrično zasnovo kroglice in pogonom Trunnion kot jedrna struktura, njegova pot pretoka polne izvrtine je enaka kot notranji premer cevovoda, ki je primeren za visoko viskoznost, ki vsebuje delce ali potrebujejo hude razmere, ki se hitro uporabljajo, ki se hitro uporabljajo v višini, ki se hitro uporabljajo v nafnem, kemičnega plina.

Struktura

Jedrne komponente:

• Trunnion in Ball:

Trunnion za zasnovo ekscentrične gredi, ki jo poganja vrtenje kroglice, da ustvari predhodno premikanje, zmanjša obrabo tesnilne površine; Poliranje kroglične površinske zrcalne zrcalne oblike, polna oblika izvrtine, da se zagotovi, da se pretočna pot brez krčenja.

• Telo in sedež ventila:

Telo ventila je izdelano iz litega jekla ali nerjavečega jekla, notranji kanal pa je enak premeru cevovoda; Sedež ventila je s plavajoče zasnove, tesnilo pa nastane s pritiskom na kroglico skozi vzmet ali srednji tlak.

• Naprava za voznike:

Trunnion Zunanji zobnik, pnevmatski ali električni aktuator, podpira 90 -stopinjsko hitro odpiranje in zapiranje.
Pomožna struktura:

• Ognjeni in eksplozijski dizajn: STEM proti-odpustna struktura, odvečnost kovinskih tesnil, prilagoditev visoko temperaturnemu in visokotlačnemu okolju.
• Antistatična naprava: Skozi vzmetno in kroglično stik z izvozom statične električne energije, da se izognemo eksploziji nevarnih medijev.

• Nominalni premer (DN): DN 50- DN1200 (velika ust), pot polnega pretoka je enaka kot notranji premer cevi.
• Ocena tlaka:
• Običajni modeli: razred 150- class900 (ameriški standard), pn 16- pn40 (evropski standard).
• Visok tlak prilagojen: do razreda2500 (42MPA), primeren za globoko črpanje plina ali visokotlačni prenos.
• Povezava: Priključek prirobnice (standardna ali podaljšana prirobnica), tip vpenjanja ali vrsta varjenja.

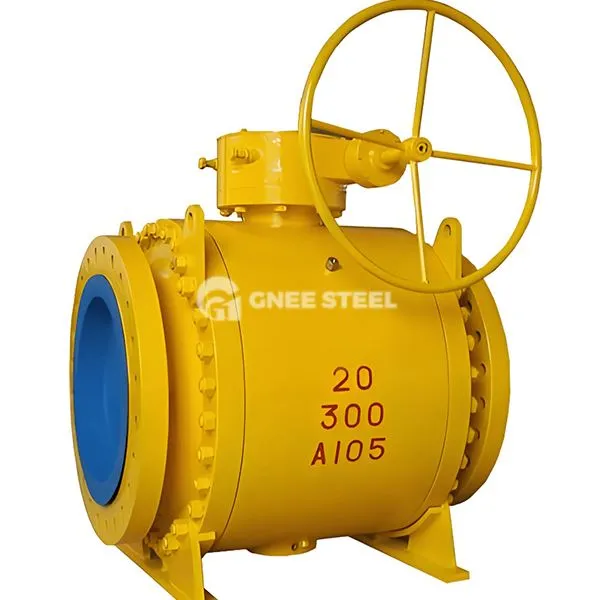

Gnee Full Bore Bore Trunnion nameščen kroglični ventil



Lastnosti in prednosti

• Odpornost z nizkim pretokom in zmogljivost visokega pretoka: Popolna zasnova izvrtine zmanjšuje srednje odpornost, blizu koeficienta odpornosti pretoka ravne cevi, primeren za scenarije z visokim pretokom.
• Oblečno odporno in dolgo življenje:

Žoga in sedež sta prevlečena s trdo zlitino ali nikljevo zlitino, ki je odporna na čiščenje medijev, ki vsebujejo delce in vlakna.
Ekscentrična struktura Trunnion zmanjšuje odpiranje in zapiranje trenja, tesnjenje površinske življenjske dobe se poveča za več kot 30%.

• Zanesljivo tesnjenje:

Za doseganje ničelnega puščanja je uporaben vakuumski sistem za dvojno tesnjenje (kovinsko/mehko tesnilo).
Struktura kompenzacije plavajočega sedeža se samodejno prilagodi deformaciji, ki jo povzročajo temperature ali spremembe tlaka.

• Priročno delovanje:

Odprtje in zapiranje vrtenja 90 stopinj, nizki navor (le 60% navadnih krogličnih ventilov), podpora za nadzor oddaljene avtomatizacije.

Prijave

• Nafta in plin:

Sistem za ekstrakcijo plina nafte, na dolge razdalje cevovod visokega tlaka, rezanje zemeljskega plina, ki vsebuje žveplo.

• Kemična in farmacevta:

Smola z visoko viskoznostjo, gnojenost, ki vsebuje katalizatorje, jedko kislino in alkalni medijski transport.

• Metalurgija in elektrika:

Parni cevovod visoko temperature, premogovni prah in čiščenje pepela, vodni sistem kroženja.

• Varstvo okolja in občinska:

Čiščenje odpadne vode, ki vsebuje trdne delce, cevovod za prenos blata

• Prilagodljivost medijev: edina vrsta ventila, ki lahko hkrati obravnava visoko viskoznost, potrebe po tesnjenju delcev in visokega tlaka, pri čemer se izogne ​​kristalizaciji medijev ali zamašitvi.
• Gospodarstvo: Popolna zasnova izvrtine zmanjšuje črpanje porabe energije, nižje stroške vzdrževanja kot vrati ali globus.
• Varnost: požar, eksplozija in antistatična zasnova v skladu z API 607/6FA in drugimi zahtevnimi standardi.
