Opis kovanega jeklenega krogličnega ventila
Kovani jekleni kroglični ventil je kroglični ventil iz ponarejenega jeklenega materiala . Njegova značilnost oblikovanja je, da je kroglica pritrjena v telesu ventila skozi trunnion in se lahko vrti okoli truna, da se odpre in zapre ventil . Ta vrsta ventila ima naslednje značilnosti:
Material: Kovano jeklo z visoko trdnostjo, visoko temperaturno upornostjo, korozijskim upornostjo in drugimi odličnimi lastnostmi .
Polje uporabe: V glavnem se uporablja na industrijskih poljih, kot so nafta, zemeljski plin, kemična industrija in električna energija, in deluje dobro pod visokim tlakom in visoko temperaturnim okoljem .
Strukturne značilnosti: struktura Trunnion popravi kroglico, zmanjša trenje in obrabo med delovanjem ter podaljša življenjsko dobo ventila .
Učinkovitost tesnjenja: Uporabljajo se običajno kovinska trda tesnila ali mehka tesnilna materiali, ki lahko ohranijo dobro tesnjenje v ekstremnih delovnih pogojih .
Navor delovanja: Strukturna zasnova je smiselna, operativni navor je nizek in je enostavno upravljati z ročnimi ali električnimi ali pnevmatskimi aktuatorji .
Specifikacija kovanega jeklenega truna krogličnega ventila
|
Oblikovanje in izdelava
|
API6D ASME B16.34 GB/T12237
|
|
Dimenzija iz oči v oči
|
ASME B16.10 GB/T12221
|
|
Povezava se konča
|
ASME B16.5 ASME B16.47 GB/T9113 JB/T79 HG20592
|
|
Pregled in test
|
GB/T9092 API598
|
|
Razred tlaka
|
150lb 300lb 600lb 900lb 1500lb 2500lb
|
|
Glavni material
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Velikost (in)
|
2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 30" 32" 36" 40"
|
|
Postrežba
|
Voda / oljna blaga / para / plin / kislina itd. .
|

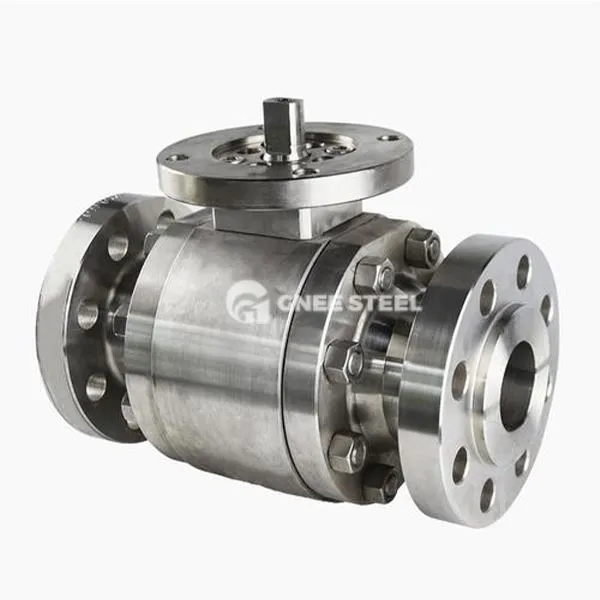

Kovani jekleni kroglični ventil
Prednosti
Ultra-visoka tlačna toleranca: Ohišje kovanega ventila ima gosto strukturo, tlačna odpornost razreda 2500 pa za 40% višja kot pri litostnem jeklom;
Ekstremna prilagodljivost: Tesnilo je stabilno od -196 globokega hlajenja do 550 stopinj visokih temperaturnih pogojev;
Long life design: The hard sealing ball is resistant to particle erosion, and the opening and closing life is >100, 000 krat;
Priročno vzdrževanje: Modularni sedež ventila podpira spletno zamenjavo brez razstavljanja ventila .
Aplikacije
Ultra-visoka tlačna energija: kompresijska postaja za zemeljski plin (razred 2500), nadkritični cevovod za vbrizgavanje iz skrilavca;
Jedrska energija in kemična industrija: Nadzor hladilne tekočine jedrskega otoka (550 stopinj visoka temperatura), močan transport s kislino (F316L korozijska odpornost);
Posebna industrija: Tekoči shranjevanje in prevoz vodika (-196 globoko hlajenje), letalska hidravlična testna klop .
