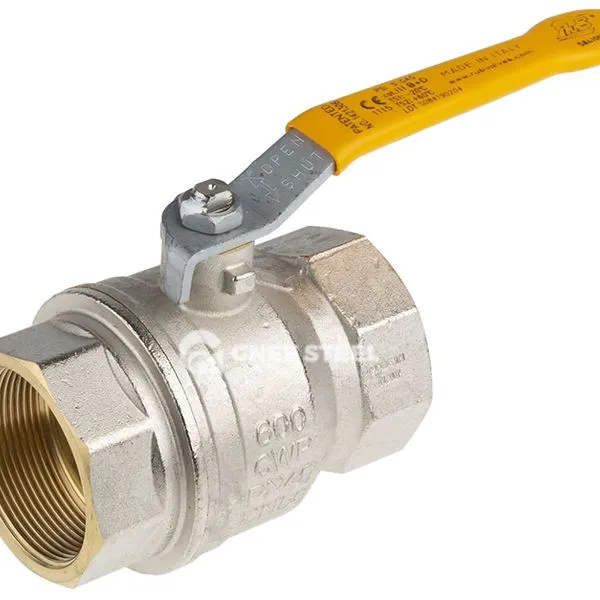

NPT kroglični ventil

NPT kroglični ventil se nanaša na kroglični ventil z ‌NPT (nacionalna cev nit zožena) navojnega vmesnika. Njegova temeljna značilnost je, da doseže tesnjenje skozi zožene niti, ki je primerno za severnoameriške standardne plinovodne sisteme in je primeren za visokotlačne ali jedke medijske scenarije, kot so nafta, kemikalija in Energy1.

1. Strukturna sestava
‌NPT Niti vmesnik‌:
Konični nit je 1:16. Ko se zategnejo, se notranje in zunanje niti tesno prilegajo, da tvorijo tesnilo, brez potrebe po dodatnih tesnilih.
Specifikacije vmesnika zajemajo 1/8 "do 2" (DN 6- DN50), ki je primeren za ameriške standardne cevovodne sisteme.
‌Valve telo in žoga‌:
Material je predvsem 304/316 iz nerjavečega jekla, postopek kovanja pa se uporablja za izboljšanje trdnosti v scenarijih z visokim pritiskom (stopnja tlačne odpornosti do PN40).
Površina kroglice je razpršena z volframovim karbidom ali keramičnim premazom, ki je odporna na erozijo delcev in jedko.
2. Ključne značilnosti
‌Ealing Advantage‌:
Zožena nit s pakiranjem za tesnjenje PTFE, hitrost puščanja manjša ali enaka 0. 01%× DN (v skladu s standardom API 598).
‌Pressure in korozijska odpornost‌:
Telo ventila iz nerjavečega jekla je odporno na kislino in alkalno korozijo, model dupleksa 2507 dupleksa pa je primeren za ionsko okolje morske vode in visoko klorida (pred večjo ali enako 43).
‌ Vseeno prilagodljivost‌:
Podpira ročni, pnevmatski ali električni pogon, električni model pa lahko integrira 4-20 ma povratne informacije signala in se prilagodi na daljinski upravljalnik DCS.



NPT kroglični ventil



Izbirne točke
‌Thread Standard ujemanje‌:
Severnoameriški cevovodni sistemi imajo raje NPT niti, medtem ko morajo evropski/skupni sistemi razlikovati med standardi PT (55 stopinj zožene cevi) ali G (vzporedno cevi).
Združljivost ‌Media‌:
Mediji za delce zahtevajo odebeljena stebla ventila in odporne prevleke, korozivni mediji pa uporabljajo 316L ali dupleksno jeklo.
Način za pogon‌:
Pneumatic actuators are recommended for high-frequency operation scenarios (>500 krat na dan) in električni modeli (podpornik Modbus Protocol) so izbrani za potrebe na daljinskem upravljanju.
