Opis kovanih jeklenih visokotlačnih krogličnih ventilov
Visokotlačni kovani jekleni kroglični ventili se uporabljajo predvsem za prevoz cevovodov na nafti in zemeljskega plina ter mestni plin. Zaradi edinstvenih značilnosti ventilov, ki se uporabljajo v cevovodih na dolge razdalje, se med zasnovo v celoti upošteva njihova sposobnost, da vzdrži stres cevovoda, varnost, vremensko odpornost in dolgoročno zanesljivost; Tesnilna in konstrukcijska zasnova sta edinstvena za posebno kaskadersko podjetje. Načini delovanja vključujejo ročno-črvi in črv zobniški pogon, pnevmatsko, električno, plinsko-hidravlično povezavo, električno-hidravlično povezavo in različne posebne kontrolne obrazce.
Specifikacija kovanih jeklenih visokotlačnih krogličnih ventilov
|
Testni tlak (MPA) |
Nominalni tlak (MPA) |
Raven tlaka (razred) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Test moči |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Tesnilni test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Preskus zrakotesnosti |
0.5-0.7 |
||||||||||||
| Delovna temperatura |
Ptee manj kot ali enak 150 stopinj manj kot ali enak 300 stopinjskim ogljikovim vlaknom manj kot ali enak 350 stopinj |
||||||||||||
| Ustrezni mediji | C: voda, olje, para P: dušikova kislina (temperatura manjša ali enaka 200 stopinj) R: ocetna kislina (temperatura manjša ali enaka 200 stopinj) | ||||||||||||

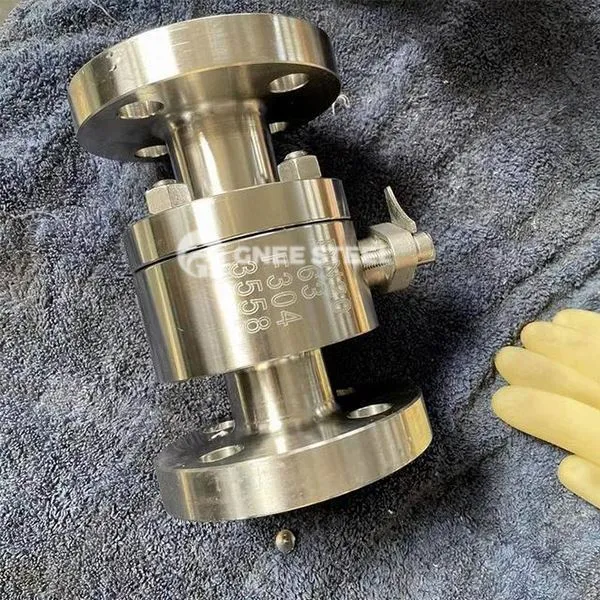

Kovani jekleni visokotlačni kroglični ventili
Značilnosti
Ultra-visoka tlačna toleranca
Odkup so rafinirane zrna, njihova tlačna trdnost pa je 30% večja kot pri ulivanju, z največjim tlakom 100 MPa.
ADENTARANCIJA V EXTREME OBLIKOVA
Proti-hidrogen sulfidna korozija (standard NACE MR0175);
Požarno certificiranje (API 6FA).
Inteligentni varnostni mehanizem
Dvojni blokadni izpust (DBB): Medij v votlini se lahko izprazni, ko je cevovod izoliran;
Vbrizgavanje vbrizgavanja v zasilnem tesnilu: začasno zdravilo, ko tesnilo ne uspe z vbrizgavanjem tesnilne maščobe.
Aplikacije
Pre
Cevovod za zemeljski plin na dolge razdalje (glavna linija nad razredom 600);
Ultra nizka temperatura shranjevanja in prevoza ultra nizke temperature (-196 stopinj tekočega dušika).
Visoko tvegani industrijski scenariji
Izkoriščanje naftnih in plinskih polj, ki vsebujejo žveplo (proti H₂s korozija);
Kemični visokotlačni reaktor (25 MPa+kisli medij).
Frontier Technology Fields
Inteligentno plinovodno mrežo (povezan nadzor + požarno tesnilo);
Cevovod za vesoljsko pogonsko gorivo (ničelna potreba po puščanju za ultra-pure)
