Kovani 3- Way Opis krogličnega ventila
Kovani trismerni kroglični ventil se nanaša na poseben kroglični ventil, katerega telo ventila se oblikuje s postopkom kovanja (drugačno od telesa izlivanega ventila) . Ima večjo materialno gostoto in tlačno moč in je primeren za ostre delovne pogoje z visokimi temperatura
Prednosti
1. uspešnost visoke trdnosti in tlaka
Prednost za gostovanje gostote
Proces kovanja odpravlja napake v vlivanju por, poveča gostoto materiala za 15%in ima večjo natezno trdnost;
Kapaciteta tlaka lahko doseže Crass 900 (90MPA) , ki je primeren za cevovode za ultra visoke tlačne olje in plinovode .
Kovano jeklo (na primer ASTM A350 LF2) je kriogeno obdelano, z udarno energijo, ki je večja ali enaka 40J pri -196, in je odporna na nizko temperaturno krhko razpokanje .
2. Izboljšana zanesljivost tesnjenja
Metal Tard Tesnilni prilagodljivost
Površinska površina ima visok zaključek (RA manj kot ali enaka 0,8 μm) in se ujema s kroglami, prevlečenimi z volframovimi karbidi, da dosežejo tesnjenje Crass VI;
Življenjska doba tesnjenja se v visokih temperaturnih pogojih (450 stopinj) (v primerjavi s telesi izlivanega ventila) podaljša za 3 -krat) .
Bidiktivno samo-uravnoteženje tlaka
Oblikovanje sedeža z dvojnim batnim učinkom, ničelno uhajanje (hitrost puščanja manjša ali enaka 10 · mbar · l/s), kadar je razlika v tlaku naprej in povratnega tlaka manjša ali enaka 10MPA .
3. Prednosti strukturne optimizacije
Kompakt in lahek dizajn
Pod enakim nivojem tlaka je ohišje kovanega jeklenega ventila 30% lažje od telesa litega ventila, s čimer prihrani prostor za namestitev; Top nameščena struktura : Ni treba razstaviti cevovoda za vzdrževanje, spletna zamenjava pečatov
Enodelni kovani ventil STEM odpravlja tveganje za lomljenje in izpolnjuje certifikat API 607 (brez uhajanja po 30 minutah požara pri 650 stopinjah);
Antistatična naprava (upor, manjša ali enaka 10Ω) preprečuje, da bi iskrice upravljale vnetljive medije .
Kovani 3- Specifikacija žogičnega ventila
Specifikacija
Valve postopek kovanja telesa
Material: ogljikovo jeklo (A105), nerjavno jeklo (304/316L) ali zlitina na osnovi niklja (kot je N6);
Prednosti: kovanje odpravlja napake v vlivanju pore, ležarni tlak pa lahko doseže razred 900.
T-tipa struktura: Tri pristanišča so pravokotna za doseganje preusmeritve, sotočja ali srednjega preklopa (kot je razmerje olja);
Struktura tipa L: Priključena sta samo dva vrata, namenjena preklopu s smerjo pretoka (na primer preklop hladilnega vodnega kanala);
Površina kroglice skozi luknjo je utrjena (na primer razprševanje volframovega karbida), upornost obrabe pa se poveča za 2 -krat .
Tesnilni sistem
Sedež ventila: politetrafluoroetilen (PTFE) se uporablja za normalno temperaturo, za visoko temperaturo se uporablja izboljšan PEEK/PPL; kovinsko trdo tesnilo se uporablja za ultra visok tlak;
Top nameščeno oblikovanje: Steblo ventila in žoga sta ponarejena kot celota in jo je mogoče med vzdrževanjem razstaviti in sestaviti na spletu .
Način pogona
Ročno, pnevmatsko (certificiran ATEX) ali električna, hitrost odziva manjša od ali enaka 0 . 5 sekund (pogoj za izklop v sili).
Zahteve za proizvodnjo in testiranje:
Material Certification: - odkup v skladu z ASTM A105 (ogljikovo jeklo) ali A182 (nerjavno jeklo);
- Zagotovite materialno poročilo o sledenju in evidenco o toplotni obdelavi
Seal test: - hitrost puščanja nizkega tlaka (0,6MPa) manjša ali enaka ISO 5208 razredu V;
- Visoko tlačno tesnilo (1,1 -krat nominalni tlak) nič vidnega uhajanja
PreformanS test: - 2000 cikli odpiranja in zapiranja tlaka (brez zagozditve/uhajanja);
-antistatični test (upornost z žogo manj kot 10Ω)
Specialno certificiranje: - API 6D (cevovodni ventil);
- API 607 Certifikat za zaščito požarne zaščite (obvezna zahteva za petrokemično industrijo)
Prijave
| Industrija | Aplikacije | Funkcija |
|---|---|---|
| Petrokemična | Razsojanje surove nafte, katalitični razpok cevovod | Natančno nadzorujte mešalno razmerje medijev, da preprečite kokiranje reaktorja |
| Energija in elektrika | Preusmeritev pare, preklapljanje voda kotla za dovajanje kotla | Zagotovite zanesljiv pretok pod visokimi temperaturami in visokimi tlačnimi pogoji (tlačna odpornost, večja ali enaka 25MPA) |
| Metalurška industrija | SISTEM PLASC | Hitro preklopite vodna vezja, da preprečite, da bi hladilne prekinitve povzročile pregrevanje opreme |
| Fini kemikalije | Korozivna medijska porazdelitev (kisli/alkalijski cevovodi) | Kovani telo ventila ima 50% večjo korozijsko odpornost, kar odpravi tveganje za puščanje |

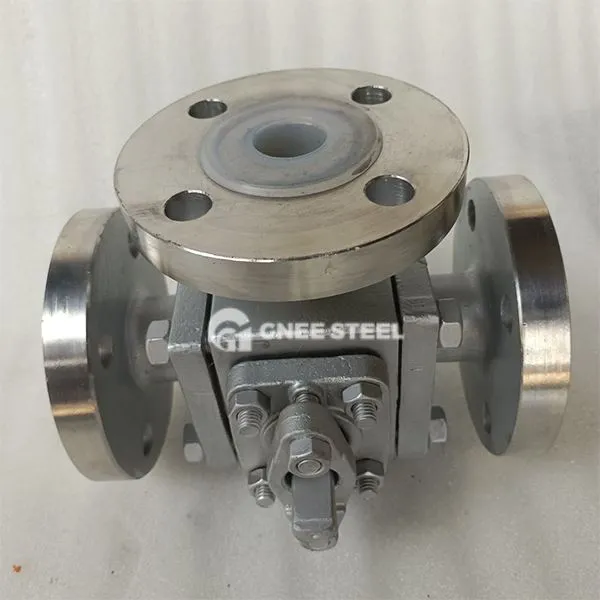

Kovani 3- Way žogični ventil
Specifikacije embalaže in prevoza
Zahteve za paket
Premer ventila, manjši ali enak DN100: Lesena škatla, obložena z oljnim papirjem, zaščitenim z vlago, površino prirobnice, opremljeno s plastičnim zaščitnim pokrovom;
Premer ventila ＞ DN100: lesena škatla okvirja pritrjena, telo ventila, obešeno, da prepreči trčenje .
Transport Mark
Označevanje škatle: "navzgor" "model", ki je odporen proti vlagi "in ventil, raven tlaka;
Priloženi dokumenti: seznam pakiranja, potrdilo o skladnosti, materialno poročilo, potrdilo o preskusu (vključno s certifikatom API/ISO)
