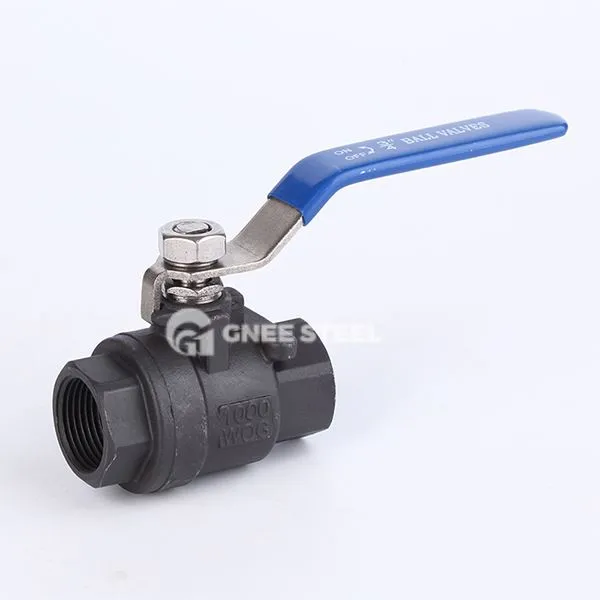

2 -delni opis ogljikovega jeklenega krogličnega ventila
Dvodelni kroglični ventil iz ogljikovega jekla je industrijski ventil s telesno konstrukcijo cepljenega ventila. Glavno telo je izdelano iz ogljikovega jekla (na primer WCB, A105). Glavna in pomožna telesa ventila so povezana z vijaki ali nitmi, kroglica pa se vrti za 90 stopinj, da doseže srednji nadzor.
Lastnosti
Zategnjenje praktičnosti
Sedež/kroglico ventila lahko nadomestimo z razstavljanjem telesa pomožnega ventila (v primerjavi z enodelnim tipom ni potrebno odstranjevanje cevi);
Full-izvrtin pretok
Koeficient odpornosti pretoka je ≈ ravna cev in izgubo pretoka je mogoče prezreti;
visoko zanesljivost tesnjenja
Prednapetost telesa z dvojnim ventilom poveča razmerje tlaka za tesnjenje (boljši od tipa enodelnega dela);
Versatilna prilagoditev
Vrh stebla ventila je ISO 5211 visoka platforma, združljiva s pnevmatskimi/električnimi aktuatorji.
Specifikacija krogličnega ventila iz ogljikovega jekla
Raven tlaka: razred 150 ~ 600 (kar ustreza PN20 ~ PN100);
Območje premera: NPS 1/4 "~ 12" (DN6 ~ DN300);
Metoda povezave:
Navodna povezava: NPT, BSPT Standard (manj kot ali enak NPS 2 ");
Priključek prirobnice: ANSI B16.5 Prirobnica (večja ali enaka NPS 2,5 ");
Omejitev temperature:
Standardno telo iz ogljikovega jekla: -29 stopinj ~ 232 stopinj (WCB/A105);
Visoko temperaturno trdo tesnilo: manj kot ali enaka 550 stopinj (kovinski sedež);
Standard puščanja: Tesnilni test je v skladu z API 598 razreda VI (ničelno puščanje).
2 -delni kroglični ventil iz ogljikovega jekla na zalogi
Prijave
Industrijski nadzor procesa
Korozivni medijski odmerek (kislina, alkalna raztopina) kemičnih cevovodov;
Nadzorni nadzor parnih sistemov z nizkim tlakom (manj kot 232 stopinj).
Energijski sistem za prenos in distribucijo
Cevovod za zemeljski plin (vrsta priključka 300 razreda 300);
Cevovod za prenos goriva (protistatična struktura proti eksploziji).
Kompaktivna integracija opreme
Vesoljsko omejene scenarije, kot so enote za izmenjavo toplote in črpalke.
