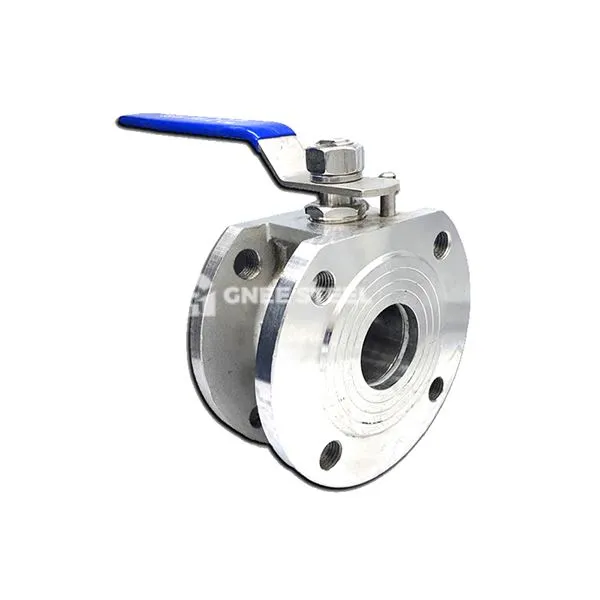

Tip rezine krogličnega ventila

Rezitski kroglični ventil je industrijski ventil, ki nadzoruje pretok tekočine z vrtenjem kroglice. Njegovo jedro je sestavljeno iz sferičnega jedra ventila in telesa ventila.

Načelo delovanja: Ko se kroglica vrti 90 stopinj, je kroglični kanal poravnan s kanalom ventila, da doseže popolno odprtino, in je popolnoma zaprt, ko se vrti v navpični položaj;

Strukturne značilnosti:

Povezava rezin: vpeta in pritrjena z dvema prirobnicama cevi, brez dodatnih vijakov, s kompaktno strukturo in majhno težo;

Zasnova tesnjenja: Uporablja se sedež PTFE ali kovinskega ventila, hitrost puščanja ustreza standardom ISO 52 0 8 in je primeren za visok tlak (PN1.0 ~ 2,5MPA) in visoko temperaturo (do 300 stopinj) delovnih pogojev.



Tip rezine krogličnega ventila



Prijave
Kemični in petrokemični: kontrolni kislini in alkalijski mediji, jedke tekočine, primerne za 316L ventil iz nerjavečega jekla in tjulnje PTFE;
Električna energija in energija: visokotemperaturni parnik cevovodov, raven odpornosti tlaka lahko doseže razred 300;
Hrana in farmacevtska: sanitarno poliranje (ra manj kot ali enako 0. 4μm), izpolnjujejo zahteve glede aseptičnega polnjenja;
Okoljska varstvo in čiščenje odplak: regulacija gnojevke, regulacija pretoka odpadne vode, zasnova proti zakladitvi.

Točke izbire in vzdrževanja
Parametri izbire
Raven tlaka: običajna prilagoditev PN1. 0 ~ 2.5MPA, za prizore z visokim pritiskom je izbrana kovinska trda tesnila;
Združljivost medijev: Korozivni mediji morajo izbrati korozijsko odporno zlitino (kot je Hastelloy) ventil;
Način pogona: ročni (ročni koles), pnevmatski ali električni, izbrani glede na delovno frekvenco. Specifikacije za vzdrževanje‌
Zahteve ‌InStallation‌: odstopanje centriranja prirobnice manj kot ali enak 0. 5 mm, da se izognete neenakomerni sili na tesnilni površini;
‌Seal Vzdrževanje‌: Preverite obrabo sedeža ventila vsakih 6 mesecev in redno dodajajte maščobo v visokih temperaturnih pogojih;
‌Leakage Detection‌: Uporabite 0. 6MPA zračni tlak za vzdrževanje tlačnega testa in količina puščanja manjša ali enaka 100ppm je usposobljena.
