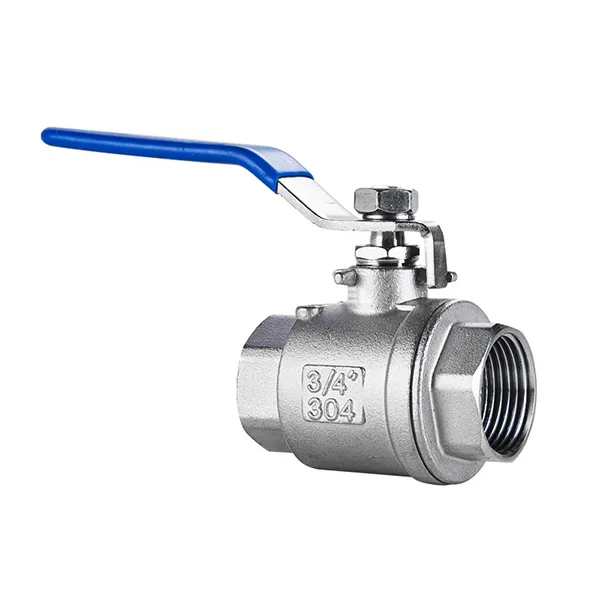

Kroglični ventil Vijačni konec

Konec krogličnega ventila je posebna vrsta krogličnega ventila. Konec telesa ventila sprejme ‌internalno nit ali zunanjo nit‌ strukturo, da se poveže s cevovodom. Nadzor in pretok cevovoda in pretoka se doseže z vrtenjem kroglice (zaključni kos). Njegova temeljna značilnost je, da ne potrebuje povezave z varjenjem ali prirobnico in je primeren za hitro namestitev in razstavljanje v scenarijih z nizkim tlakom in majhnim premerom.

Načelo strukture in delovanja
‌Core Struktura‌

‌Valve Body‌: Glavni del je izdelan iz nerjavečega jekla ali ogljikovega jekla, konec pa se predela v ‌taper cevi (NPT) ali nit ravne cevi (g) ‌, ki je primeren za različne standarde cevovoda;
‌Ball‌: sferični zaključni kos z luknjo skozi luknjo, ki ga lahko z vrtenjem 90 stopinj v celoti odprete ali popolnoma zaprete;
‌Valve steblo in ročno koles: Navor se med ročnim delovanjem prenaša skozi steblo ventila, električni model pa združuje aktuator za doseganje samodejnega nadzora;
‌ -Sealing Component‌: PTFE ali elastomerni tesnilni obroč, da se zagotovi nič puščanja v zaprtem stanju.
‌ Delovni načelo

Ko je skozi luknjo kroglice poravnana z osi cevovoda, tekočina prehaja skozi. Po vrtenju 90 stopinj je skozi luknjo pravokotna na cevovod, kar popolnoma blokira pretok medija;
Tesnilo je odvisno od stiskalne sile med kroglico in sedežem ventila. Nekateri modeli uporabljajo srednji tlak za izboljšanje tesnjenega učinka (plavajoča konstrukcija kroglice).



Kroglični ventil Vijačni konec



Značilnosti ‌

‌Easy za namestitev‌: navojna povezava odpravlja korake varjenja in zmanjša stroške gradnje; ‌ lahka teži ‌: V primerjavi z prirobničnimi kroglnimi ventili se teža zmanjša za 30%~ 50%; ‌ Zahtevano tesnjenje‌: Hitrost puščanja manjša ali enaka standardu ISO 5208 B, primeren za vodo, nafto, plin in druge medije.

Aplikacije ‌Civilno polje‌

Sistem za oskrbo z vodo v gospodinjstvu (cevovod DN15 ~ DN25), nadzor vroče in hladne vode vklop in izklop; ‌Gas peč priključni cevovod z uporabo telesa bakrene ventila + tesnilo PTFE, toplotno in korozijsko odpornost. ‌Industrijsko polje‌

Kemični instrument cevovoda z majhnim premerom (DN10 ~ DN50), nadzor kislinskega in alkalnega srednjega toka; ‌Laborativni opremi za plinski sistem, povezava zunanjega nitka za enostavno modularno montažo
