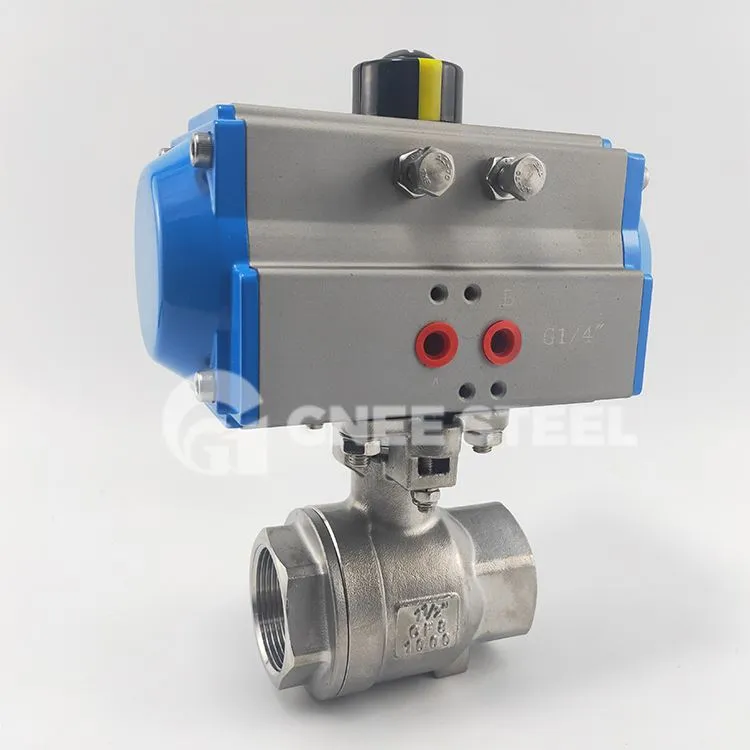

Pnevmatski krogelni ventil z notranjim navojem je sestavljen iz dvojno (ali enojno) delujočega pnevmatskega bata in krogelnega ventila z notranjim navojem. Telo ventila lahko razdelimo na integralno, dvodelno ali tridelno. Sedež ventila ima elastično tesnilno strukturo za zanesljivo tesnjenje ter enostavno odpiranje in zapiranje. Steblo ventila uporablja navzdol obremenjeno strukturo z obrnjenim tesnjenjem, da prepreči udarec med nenormalnim tlakom v votlini ventila. Pnevmatski aktuator uporablja materiale z nizkim trenjem za ležajno pušo, notranja in zunanja površina telesa cilindra pa sta podvrženi trdo anodizirani protikorozijski obdelavi, kar znatno podaljša življenjsko dobo cilindra. Ta izdelek ponuja stabilno delovanje in najde široko uporabo v sektorjih, kot so petrokemična industrija, metalurgija, električna energija, lahka industrija, medicina in drugi.
Specifikacija pnevmatskega krogelnega ventila z navojem
|
Nazivni premer DN |
DN10-DN100, 1/2'' -4'' |
|
Nazivni tlak (MPa) |
PN1,6, 2,5, 4.0, 6,4 MPa |
|
Oblika telesa ventila |
Tridelno ohišje ventila iz vložne litine in dvodelno ohišje ventila iz vložne litine |
|
Vrsta povezave |
Zunanji navoj, BSP, NPT, |
|
Tesnila |
"O" sferični obroči |
|
Značilnosti pretoka |
Približen tip za hitro odpiranje |
|
Obseg gibanja |
0 -90 stopnja |
|
Puščanje sedeža |
V skladu z ANSI B16.104 manj kot 0,01 % nazivnega KV (mehko tesnilo: nič puščanja) |
|
Osnovna napaka |
S pozicionerjem: manj kot ±2 % polnega giba |
|
Povratni udarec |
S pozicionerjem: manj kot 2 % polnega hoda |
|
način nadzora |
Dvopozicijsko krmiljenje stikala, 4-20mA krmiljenje povratne informacije |
|
Model aktuatorja |
AT, AW serija enojnih in dvosmernih pnevmatskih aktuatorjev |
|
Napajalni tlak |
0.4 -0.7MPa |
|
Vmesnik vira zraka |
G1/4" , G1/8" , G3/8" , G1/2" |
|
Sobna temperatura |
-30 -+70 stopnja |
|
Oblika dejanja |
Enosmerno delujoči aktuatorji: zračno zaprt (B) - položaj ventila odprt (FO), ko je odplinjen; zračno odprt (K) - položaj ventila zaprt (FC) pri razplinjevanju |
|
Dvojno delujoči aktuatorji: zračno zaprt tip (B) - vzdrževanje položaja ventila (FL) pri odplinjevanju; zračno odprt tip (K) - vzdrževanje položaja ventila (FL) pri razplinjevanju |
