Zaporni ventil tipa Y s prirobnico iz jekla (ventil Arui) je primeren za odrezovanje ali povezovanje medijev v cevovodih različnih delovnih pogojev, kot so naftna, kemična, farmacevtska industrija, industrija gnojil in elektrika z nazivnim tlakom PN1,6 ~ 6,4Mpa in delovno temperaturo -29~550 stopinj. Uporabni mediji so: voda, olje, para, kisli mediji itd. Načini delovanja so: ročni in pnevmatski.
Specifikacija krogelnih ventilov vzorca Y
| Razpon velikosti | Materiali telesa |
| 1/2″-24″(15mm-600MM) | Ogljikovo jeklo, nerjaveče jeklo, nikelj, aluminij, bron, legirano jeklo itd. |
| Temperaturno območje | Material stebla |
| -196 do 500 stopinj | Nerjaveče jeklo |
| Ocene tlaka | Materiali sedežev |
| Razred 150 do 2500, PN 2,5 do PN420, 10K-20K | Material obloge je kovina na kovino v skladu z API 600 |
| Ocena izklopa | Materiali diska |
| Brez puščanja | Ogljikovo jeklo, nerjaveče jeklo, nikelj, aluminij, bron, legirano jeklo itd. |
| Oblika telesa | Standard oblikovanja |
| Dvojna prirobnica, sočelni zvar, | ASME B16.34,BS1873,DIN3356,API 623 |
| Prirobnično vrtanje | Standard testiranja |
| ASME B16.5, EN 1092-1,GOST 33259,ASME B16.47 | API 598,EN12266-1,ISO 5208 |
| Certifikati | Iz oči v oči |
| CE,EAC,SIL3,API 6FA,ISO 19001,API 600 | ASME B16.10,EN558-1 |
| Ubežne emisije | Delovanje |
| ISO 158484-1 | Wench, zobniki, električni, pnevmatski itd |

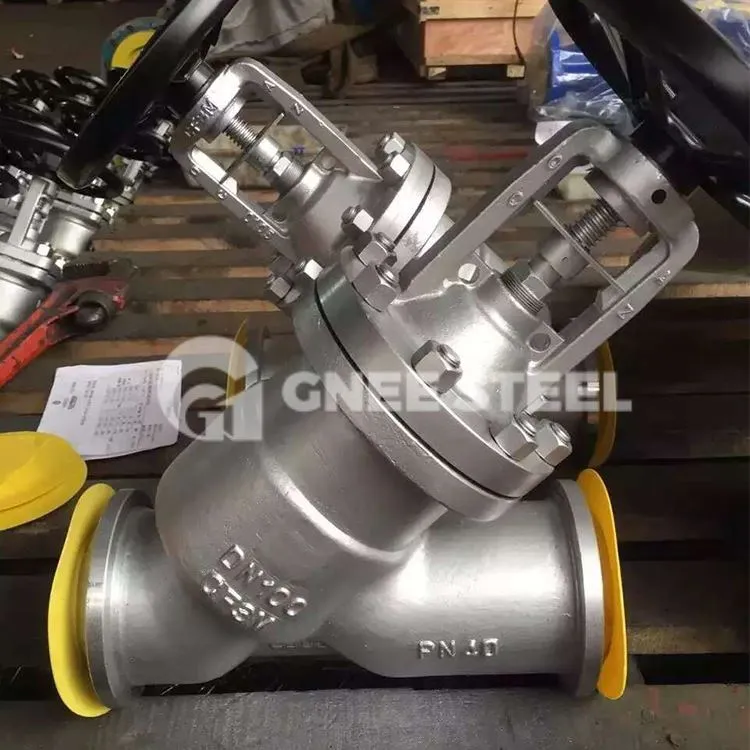

Ventili v obliki črke Y
Prednosti
1. Izdelek ima razumno strukturo, zanesljivo tesnjenje, odlično delovanje, lep videz in je enostaven za izdelavo in vzdrževanje;
3. Delovni hod je majhen, čas odpiranja in zapiranja pa kratek.
4. Tesnilna površina je potisnjena in varjena s Stellite karbidom, ki ima dobro odpornost proti obrabi, odpornost proti koroziji in odpornost proti trenju ter ima dolgo življenjsko dobo;
5. Steblo ventila je na površini kaljeno in nitrirano, z dobro odpornostjo proti koroziji in odpornosti proti trenju;
6. Lahko se uporabi dvojno tesnjenje (vključno z zasnovo meha), batni preskus pa je 10,000-krat brez napak, delovanje pa je zanesljivejše za preprečevanje puščanja;
7. Indikacija položaja dviga stebla ventila je bolj intuitivna;
8. Material delov, velikost prirobnice in konca za sočelno varjenje je mogoče razumno izbrati glede na dejanske delovne pogoje ali zahteve uporabnika za izpolnjevanje različnih inženirskih potreb.
