Nodularni ventil iz nodularne litine je izdelan iz nodularne litine in je primeren za medije, kot so voda, para, zrak in olje s PN manjšim ali enakim 4.0MPa in temperaturo -30~350 stopinj. Ima visoko odpornost na udarce in obrabo ter nizko toplotno prevodnost in visoko pretočnost. Zato se ventili iz nodularne litine pogosto uporabljajo v procesih z višjimi tlaki in temperaturami.
Specifikacija duktilnega krožnega ventila
|
Razpon velikosti |
Material telesa |
|
1/2"-12" DN15-DN300 |
DI, GGG40, GGG50, ASTM A356 |
|
Ocena tlaka |
Material diska |
|
Razred125-150 PN10-PN16 |
DI, GGG40, GGG50, ASTM A356, BRONA+B62, MEDENINA B16, SS 2Cr13 |
|
Končaj povezavo |
Material sedeža |
|
Prirobnica (FF, RF) |
ASTM A536, BRON+B62, MEDENINA B16, SS 2Cr13 |
|
Slog strukture |
Material stebla |
|
Celotna vrata, OS&Y, pokrov motorja z vijačenjem/pokrov s tlačnim tesnilom Trden klin |
Medenina 16, SS 2Cr13 |
|
Možnosti aktuatorja |
Standard oblikovanja |
|
Ročno kolo, stožčasti zobnik, pnevmatski, električni |
MSS SP85 |
|
Temperaturno območje |
Standard iz oči v oči |
|
-29 stopinja -350 stopinja |
ASME B16.10, DIN 3202-F1 |
|
Standardna povezava |
Testni standard |
|
Vrtanje prirobnice: DIN 2532, 2533 |
API 598, ASME B16,1, B16,42 |
Tabela velikosti okroglih ventilov iz nodularne litine
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 178 | 178 | 193 | 201 | 224 | 228 | 270 | 295 | 321 | 388 | 448 | 575 |
| Ø V | 125 | 125 | 125 | 125 | 150 | 150 | 175 | 200 | 250 | 300 | 400 | 500 |
| Teža (kg) | 3,2 | 3,9 | 4,6 | 6,5 | 9 | 11 | 15,8 | 20,5 | 35 | 49 | 76 | 130,5 |

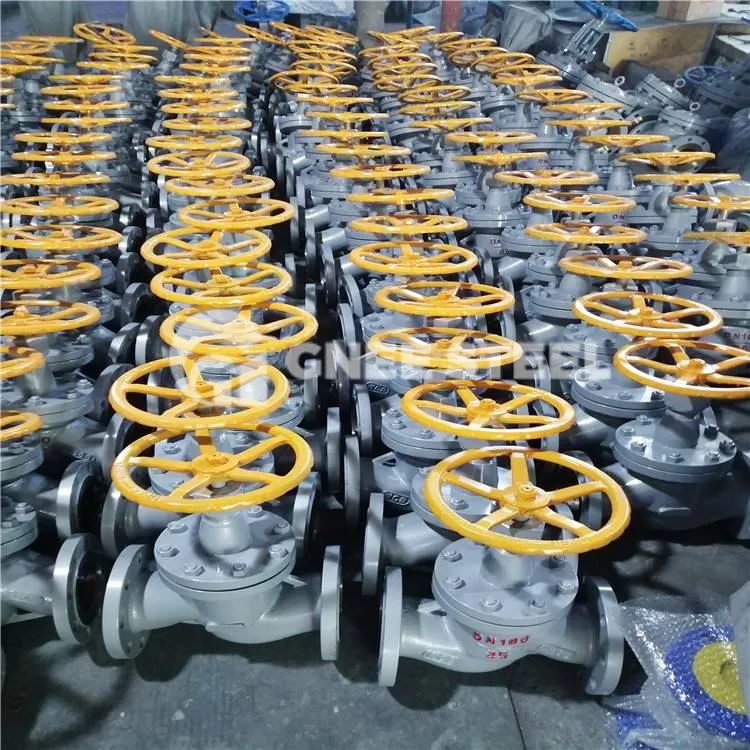

Krožni ventil iz litega železa
