Opis ventila kotlov
Boilting Globe Valve je zakimalni ventil, zasnovan za kotlovne sisteme. Spoznava nadzor odpiranja in zapiranja, uravnavanje pretoka in stabilnost tlaka medija (voda, para itd.) Skozi prisilno tesnjenje ventilskega diska.
Njegove temeljne funkcije vključujejo:
Full Open\/Full Close ShutFoff: prisilni disk tesnilnega ventila se obrne na sedež ventila, da doseže popolno srednje blokado;
Fine prilagoditev: Odpiranje ventila se nastavi z dvigom stebla ventila za nadzor srednjega toka in tlaka;
Prevent povratni tok, da se zagotovi varnost: Usmerjena zasnova pretoka se izogne okvari sistema, ki jo povzroča srednji povratni tok.
Jedrne strukturne značilnosti
Optimizacija oblikovanja smernic
Večinoma sprejmejo smer "nizke in visoke in visoke" (pozitivna struktura), medij teče z dna ventila in tesnjenje poveča s srednjim pritiskom, ko zaprt, kar zmanjša delovni navor.
Erozijsko odporna struktura tesnjenja
Valve sedežno tesnjenje površine: Konična površina tesnjenja je varjena z zvezdnikom, ki je odporna na visoko temperaturo (manj kot ali enaka 570 stopinj) in zrnate srednje erozije, življenjska doba storitve pa se podaljša za več kot 3 -krat;
Oblikovanje vodnika za ventil : Struktura diska z dnom stožca z krogličnim stožcem v ventilu tipa Y vodi pretok medija in zmanjša obrabo tesnilne površine z odlaganjem nečistoče.
Visoko trdno telo ventila
Zlivno jeklo (kot je ASTM A217 WC9) se uporablja za visoke temperature in visoke tlačne pogoje (na primer PN140\/570 stopinj), za običajne pogoje pa se uporablja ogljikovo jeklo (kot je WCB).
Specifikacija ventila kotlovskega globusa
| Deli | Skupni materiali | Tipične specifikacije |
|---|---|---|
| Telo ventila | WCB Carbon Steel, WC9 zlitino jeklo | Nominalni premer: dn 10- dn300 |
| Tesnilna površina | Prekrivanje stellitske zlitine (cocRw) | Nominalni tlak: pn 16- pn420 |
| Valve steblo | 38crmoala nitridirajoče jeklo | Uporabna temperatura: -40 stopinja ~ +570 |
| Metoda povezave | Prirobnica (RF\/RTJ), zadnjica (BW) | Način pogona: ročni\/električni |

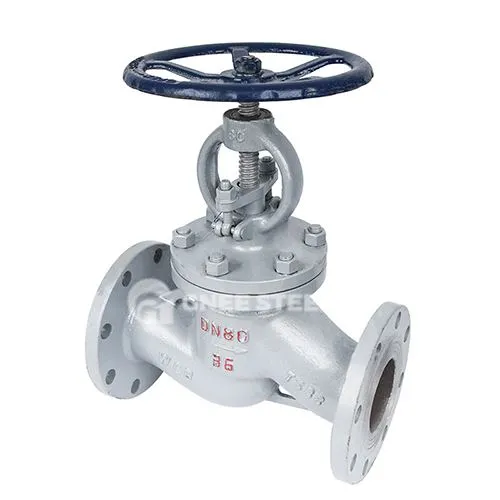

Boilting Globe ventil
Prednosti ventilov kotlovskega globusa
Presno zasnovo tesnila
Bellows + embalaža kompozitna struktura tesnila, tudi če meh ne uspe, lahko pakiranje še vedno prepreči puščanje medija in izpolnjuje standarde tesnjenja jedrske energije.
Tesnilna površina je varjena s stelitom, ki je odporna na visoko temperaturo (manj kot 570 stopinj) in erozijo delcev, življenjska doba storitve pa se podaljša za več kot 3 -krat.
Pressur in temperaturna odpornost
Material je izdelan iz visoko trdnega zlitinskega jekla (na primer WC9) ali nitriranega ventila (38crmoala), s tlačno odpornostjo PN420 in temperaturo 570 stopinj, visoka temperaturna odpornost pa se poveča za 2-krat.
Struktura je preprosta in modularna (na primer vijačni pokrov ventila), ki podpira hitro demontažo in vzdrževanje;
Odpornost pretoka je majhna, čas odpiranja in zapiranja je kratek (samo steblo ventila je treba navpično dvigniti), obraba tesnilne površine pa se zaradi pogostega delovanja zmanjša.
