Tlačno tesnjenje zapornega ventila zaporne plošče s steblom ventila za linearno gibanje, običajno v dvižnem steblu ima trapezni navoj, skozi ventil na vrhu matice, kot tudi telo ventila na vodilnem utoru, rotacijsko gibanje v linearno gibanje , to je delovni navor v delovni potisk.
Razpon velikosti: 2" do 24"
Tlačni razred: 600-4500
Slog: prilagodljiv klin in vzporedni drsni dizajn
Materiali: A216 WCB, WC6, WC9, C5, C12, C12A, CF8M in posebne zlitine
- Značilnosti zgradbe zapornega ventila s tesnilnim tlakom.
1, uporaba izometrične strukture pretočnega kanala, ki močno zmanjša koeficient pretočnega upora in izgubo energije, znatno izboljša življenjsko dobo in delovanje ventila.
2, votlina ventila z uporabo tlačne tesnilne strukture, dobre tesnilne lastnosti.
3. Tesnilna površina vrat in sedežev je narejena iz trde zlitine, ki je odporna na obrabo, visoko temperaturo, korozijo in ima dobre lastnosti proti praskam.
4, Površina stebla ventila je obdelana z nitriranjem, odpornim proti koroziji, ki ima dobro odpornost proti koroziji in odpornost proti praskam.
5, strukturo odpiralnih in zapiralnih delov je mogoče oblikovati v različnih oblikah, kot so ena plošča, dvojna plošča, vzporedna dvojna plošča itd., v skladu z zahtevami uporabnikov.
6, Z večobratno električno napravo je mogoče doseči daljinsko upravljanje in lokalno delovanje.
-
Pokrov s tlačnim tesnilom v primerjavi s konstrukcijo pokrova z vijačenjem
| Zasnova pokrova tlačnega tesnila | Zasnova pokrova motorja z vijaki |
| Potisni obroč je primarna komponenta njegovega tesnilnega mehanizma in deluje skupaj s tesnilom in distančnim obročem. | Optimalno tesnjenje je doseženo s kombinacijo prirobnice, tesnila in doseganjem priporočene ravni navora pri zategovanju vijakov/sornikov prirobnice. |
| Možnost puščanja se zmanjša z naraščajočim tlakom. | Povečanje tlaka povzroči povečanje možnosti puščanja. |
| Velikost ventila ni funkcija njegovega konstrukcijskega tlaka. | Ko se projektni tlak poveča, se velikost ventila znatno poveča, saj morajo biti prirobnica in vijaki večji, da prenesejo višje ravni tlaka. |

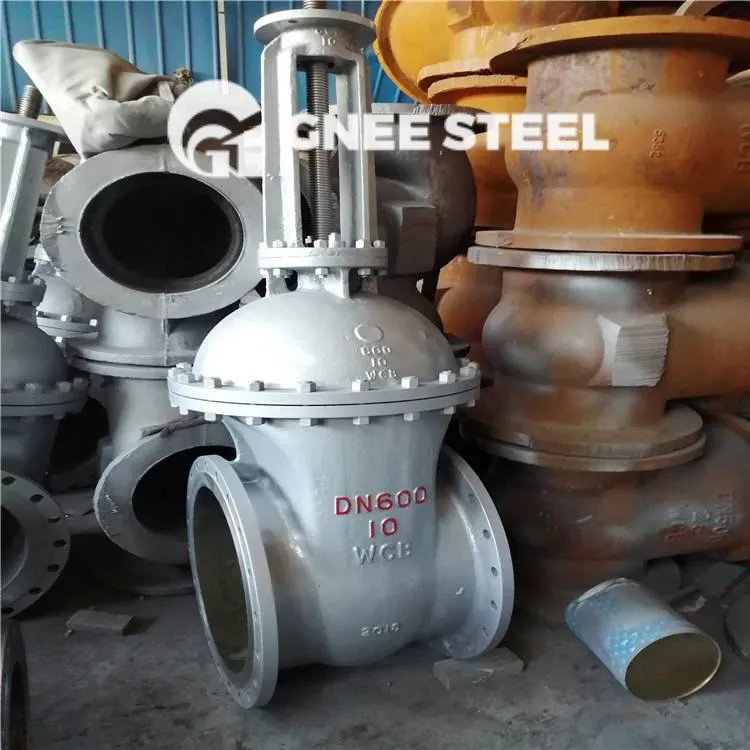

Zaporni ventil s tlačnim tesnilom
