Opis Vrganih vrat za nože
Lug Knife Gate Valve (znan tudi kot lug nož ventil ali surry ventil) je ventil, ki se posebej uporablja za nadzor nečiste, viskozne ali jedke tekočine. Njegova zasnova združuje funkcijo rezanja vrat z instalacijsko prednosti strukture vleka in se pogosto uporablja v kemični, električni energiji, varstvu okolja in drugih poljih.
Jedrne strukturne značilnosti
Oblikovanje prsti:
Telo ventila ima na obeh straneh, ki sta neposredno povezana s prirobnico cevovoda z vijaki. Enostavno je namestiti in prepreči, da bi se telo ventila stisnilo in deformiralo z vijaki, s čimer izboljša zanesljivost tesnjenja.
V primerjavi s tradicionalnimi prirobničnimi ventili vgradnja vdolbine skrajša dolžino vijaka in zmanjša tveganje za puščanje, ki ga povzroča lezenje vijaka.
Vraga in struktura tesnila:
Vrata so zasnovana z rezilom v obliki črke U, ki lahko odreže nečistoče, kot so vlakna in delci, da se prepreči zagozdenje; Površina je polirana, da se poveča zmogljivost tesnjenja.
Tesnilo je razdeljeno na mehko tesnilo (PTFE, guma) in trdo tesnilo (kovina/keramika). Mehko tesnilo doseže ničelno uhajanje, trdo tesnilo pa je odporno na visoko temperaturo (manj kot ali enako 300 stopinj) in obrabo.
Prilagodljivost materiala:
Ohišje ventila je običajno narejeno iz nerjavečega jekla (304/316L), ogljikovega jekla ali posebne zlitine (na primer F55, 2205), ki je primeren za jedke medije;
Vrata so lahko izdelana iz materialov, odpornih na obrabo (na primer 2CR13, keramika) za podaljšanje življenjske dobe.
Delovno načelo
Vrata se dvignejo navpično z ročnim, električnim ali pnevmatskim pogonom ventila:
OPEN STANJE: vrata so popolnoma dvignjena in tekočina prehaja skozi neovirano;
Closed State: Rezilo na dnu vrat pritisne sedež ventila, odreže medij in strdi nečistoče na tesnilni površini, da doseže dvosmerno tesnjenje.
Specifikacija ventila za vgrajene nože
|
Predmet |
Vloženi ventil za nože | |||
|
Nominalni premer |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Glavni materiali |
CI, WCB, zg1cr18ni9ti, zg1cr18ni12mo2ti, cf8, cf8m, cf3, cf3m. 2cr25ni20 |
|||
|
Puščanje |
Trdo tesnilo iz nerjavečega jekla: razred D (tekočina 0. 1xdn mm3/s) |
|||
|
Dodatki |
1. FLANGE 2.solenoidni ventil 3. Air filter 4.Limit Switch |
|||
|
Vrsta tesnila |
Trdo tesnjenje iz nerjavečega jekla, mehko tesnilo teflona |
|||
|
Teflonski mehki tesnilo |
Razred A (nič puščanja) |
|||
|
Vrtanje prirobnic |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
|||
|
Območje tlaka |
{{0}}. 0 ~ 1.0MPA |
|||

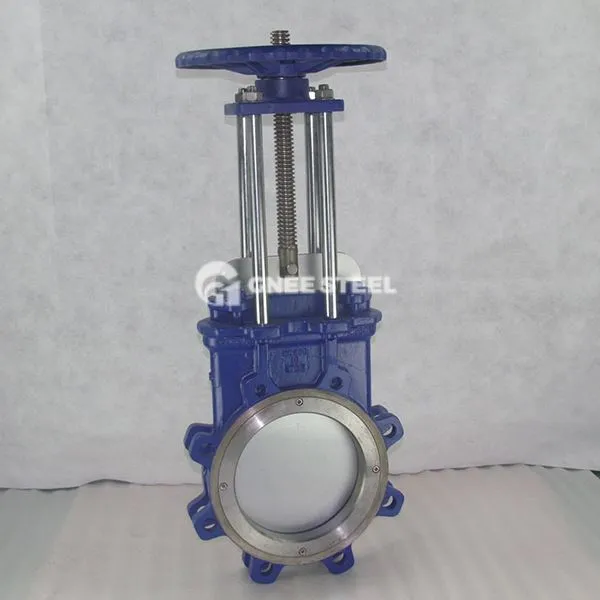

Vloženi ventil za nože
Prijave
Okoljsko varstvo: obdelava odpadne vode, ki vsebuje suspendirane trdne snovi v čistilnih napravah mestnih kanalizacij.
Power Industrija: prevoz in rezanje pepela v elektrarnah na premog.
Kemična industrija: nadzor pretoka močnih kislinskih in alkalnih medijev.
Izdelava papirja in metalurgija: cevovodni sistemi za visoko koncentracijsko celulozo in mineralni pesek.
