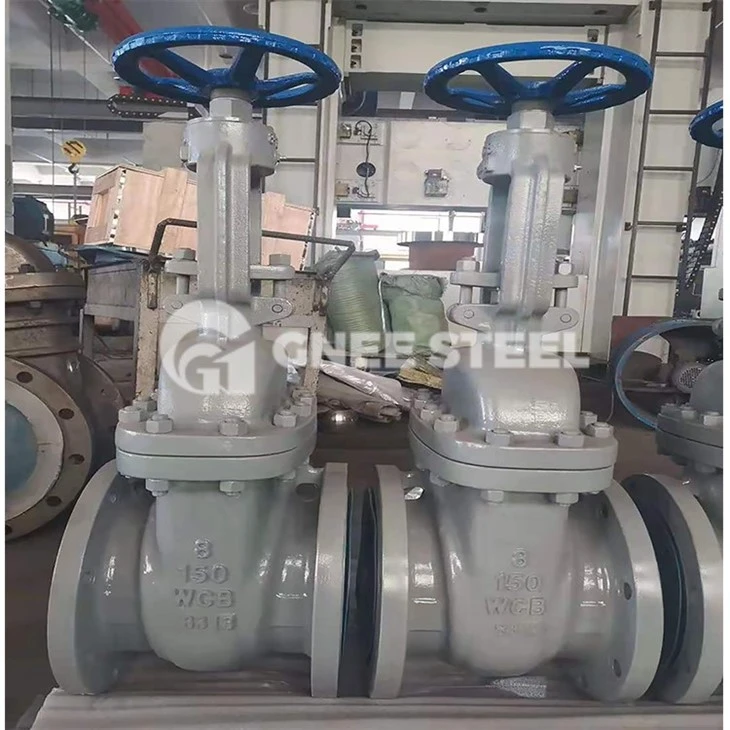

Zaporni ventil API 600

Ventil (famen) je krmilna komponenta v sistemu za transport tekočine. Ima funkcije prekinitve, regulacije, preusmeritve, preprečevanja povratnega toka, stabilizacije tlaka, preusmeritve toka ali razbremenitve pretoka.

Zaporni ventili API 600 so jekleni zasun z vijačnimi pokrovi za naftno in plinsko industrijo. Zaporni ventili API 600 uporabljajo kovinska vrata za odpiranje ali zapiranje pretočnih poti v procesih. Uporabljajo fleksibilen ali trden klin, ki se nahaja na dnu telesa ventila, da zagotovi tesnilo za klin.

Univerzalna obloga: 13Cr steblo, CA 15 ali 13Cr čelni klin in CoCr zlitina čelnega sedeža API Trim 8 za uporabo do 850 stopinj F (454 stopinj).

Površina sedeža je trdo obdelana iz CoCr zlitine, brušena in prekrita do zrcalne površine.

Fleksibilne zagozde z nizkim središčnim stikom med steblom in zagozdo, na voljo v trdni CA15 (13Cr) ali trdo navarjene v zlitini 13Cr, SS 316, Monel ali CoCr. Zagozde so brušene in rezkane do zrcalne površine ter tesno vodene, da preprečijo vlečenje in poškodbe sedeža.

Na voljo so tudi trdo obdelane zagozde CF8M iz CoCr zlitine.

Nevrtljivo steblo ima natančne Acme niti in polirano površino. Dual Acme za hitrejše delovanje.

Povezava med ohišjem ventila in pokrovom motorja je natančno obdelana.

Ulitki ohišja ventila in pokrova motorja so natančno obdelani.

Enodelni pokrov motorja omogoča boljšo poravnavo in zmanjšano število delov za razrede 150 do NPS 16 (DN 400).

Prirobnica:

Razred ASME: 150–300: 1⁄16" konveksno

Razred ASME: 600–1500: ¼" konveksno

Površinska obdelava: Vsi ventili so 125–250 AARH.

Vrtljiva matica je iz avstenitne nodularne litine gr. D-2C je mogoče reproducirati na spletu (kot je prikazano na sliki).

Pri uporabi ročnega kolesa se potisni ležaj dobavlja na naslednji način:

ASME razred 150–300: NPS 10–12 (DN 250–300), 1 ležaj (zgoraj)

NPS 14 (DN 350) in več, dva ležaja

ASME razred 600–1500: NPS 6 (DN 150) in več.

Zasuni API 600 se upravljajo z ročnim kolesom ali so avtomatizirani. Zaporni ventili API 600 delujejo tako, da v pretočno pot tekočine prek navojne palice vstavijo zapornico ali zasun. Steblo ventila povezuje ročno kolo in zaporni ventil. Ko je ročno kolo obrnjeno v nasprotni smeri urinega kazalca, navpično gibanje stebla ventila povzroči odpiranje vrat. Nasprotno pa vrtenje ročnega kolesa v smeri urinega kazalca povzroči, da se vrata premaknejo navzdol in zaprejo zaporni ventil API 600. Proizvajalci vratnih ventilov API 600 oblikujejo te ventile za uporabo v stikalnih aplikacijah, ne pa tudi za dušenje. Ko je ventil popolnoma odprt, na pretočni poti zapornega ventila ni ovir, zato pride do zelo rahlega padca njegovega pretočnega tlaka. Delovanje zapornega ventila, ko je delno odprt, lahko povzroči znatne izgube tlaka. Zasuni morajo strogo uporabljati manj korozivne tekočine in tekočine, ki ne puščajo usedlin, saj bodo preprečili popolno zapiranje vrat. Poleg tega zasunskih ventilov API 600 ni mogoče uporabiti za regulacijo pretoka, ker tekočina, ki teče skozi delno zaprta zaporna vrata, povzroča znatne vibracije, kar lahko povzroči odstopanje ventila od predvidenega položaja. Poleg tega, ko je ventil delno odprt, sta lahko sedež ventila in zaporna plošča močno zarjavela.
