Opis ventilov iz litega jeklenega klina
Vklopni ventil iz litega jekla je vrata vrat iz kovinskega jekla. Njeni deli za odpiranje in zapiranje so klin v obliki vrat. Uporablja se predvsem kot popolnoma odprta ali popolnoma zaprta prestrezka v sistemih cevovodov in je ni mogoče uporabiti za uravnavanje pretoka. Naslednje uvaja njegove značilnosti iz več dimenzij:
Način pogona in klasifikacija modela
Glede na strukturo jo lahko razdelimo na naraščajoče in nevidno steblo. Skupni modeli vključujejo:
Z40H (naraščajoča plošča Elastic Gate STEM klina)
Z41H (naraščajoča plošča s steblom s klinkom.
Z45H (neprekinjena stebla klinasto ploščo toge enojne vrati).
Specifikacija ventilov vrat iz jeklenih klin
|
Razpon velikosti
|
1/2 do 16 v
|
Povezava
|
Prirobnica
|
|
Material
|
Nerjavno jeklo 304/316/316L, WCB, lito železo
|
Pritisk
|
Bar 16/25/40
|
|
Tekoča tmperatura
|
-10 do 425 stopinj
|
Primeren medij
|
Voda, nafta, plin itd.
|
|
Prirobnica standard
|
ANSI, JIS, DIN, GB Standard
|
Vrste za izbiro
|
Rising STEM vrat ventil, nevidna matična vrata
|
|
Pritisk
|
Razred 150/razred 300/razred 600
|
Pregled in test
|
ISO5208, API598
|
|
Dimenzija povezave
|
ASME B16.5, ASME B16.25
|
Iz oči v oči
|
ASME B16.10
|
|
Oblikovanje in izdelava
|
ASME B16.34, API600
|
Neobvezna dodatna oprema
|
Namur magnetni ventil, mejno stikalo, FRL, indikator položaja, ročna naprava
|

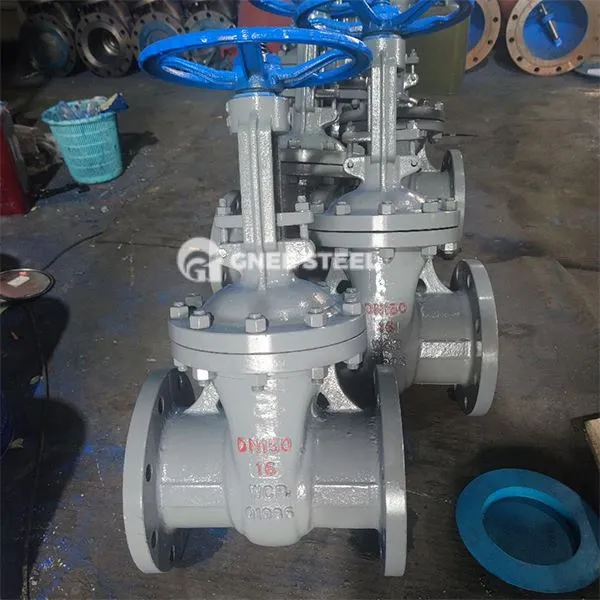

Vratni ventili iz jekla
Prednosti in omejitve
Advantages: Klinasta konstrukcija lahko učinkovito tesni pod nizkimi in visokimi tlaki, vrata pa bodo v trenutku odpiranja in zapiranja ločena od sedeža ventila, kar zmanjša obrabo tesnilne površine.
Limitations: Podpira samo popolno odprto ali popolno zaprto delovanje in ga ni mogoče uporabiti za regulacijo pretoka.
