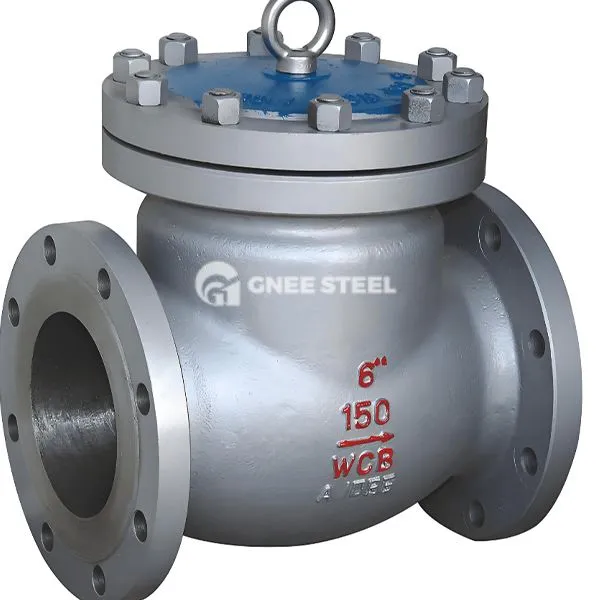

Preverjanje zamaha tlaka

Tlačni zategnjen nihajni ventil je ventil, ki doseže enosmerno zaustavitev z vrtenjem ventilskega diska okoli osi. Njegova temeljna značilnost je uporaba tesnilne strukture za tesnjenje (na primer kovinsko tesnilo ali elastični tesnilni obroč) za izboljšanje tesnjenja v visokotlačnih pogojih s srednjim tlakom, da se učinkovito prepreči puščanje. Primerno je za visokotlačne plinovodne sisteme, kot so nafta in kemična industrija, da se prepreči srednji zaostanki in zmanjšajo učinke vodnega kladiva.

‌Valve telo in tesnilne komponente‌

‌Valve karoserijski material‌: ogljikovo jeklo (WCB), nerjavno jeklo (316/304) ali dupleksno jeklo (2205), primerno za visok tlak (manj kot ali enako PN420) in jedko media‌.
‌ Samo tesnilna konstrukcija tesnilne konstrukcije‌: Kovinsko spiralno tesnilo rane ali O-obroč se uporablja med pokrovom ventila in telesom ventila. Ko se srednji tlak poveča, se tesnilni površinski tlak poveča, da se doseže ničelno uhajanje (hitrost puščanja manjša ali enaka 0. 01%) ‌.

‌Valve lopute in oblikovanje pogona‌

‌ SWING VENTIL loputa: Diska v obliki ventila se vrti okoli vrteče se osi, racionalizirani kanal pa zmanjša odpornost na pretok (30% ~ 50% nižji od vrste dviga), ki je primerna za scenarios hitrosti pretoka z velikim premerom (DN50 ~ DN1200).
‌Buffer Mechanizem‌: Nekateri modeli imajo vgrajene vzmeti ali hidravlične puferje, da zmanjšajo vpliv zapiranja ventilov in se izognejo vibraciji cevovoda‌.

Velikost: 2 "~ 24" (DN50MM-DN600mm)

Pritisk: ANSI 600LB ~ 3500LB (PN100 ~ PN420)

Srednja: vodna plinska naftna ect

Temperatura: -29 stopnja -550

Telo: A105, zlitino jeklo, CF8

Metoda povezave: navojna, zadnjica, prirobnica

Standardi izdelave: API 6D, GB/T 12235-2007

Standardi inšpekcijskih pregledov: API 698, GB/T 12224-2015

Standardi dolžine: ASME B 16.10, GB/T 12221-2005

Standardi prirobnice: jb/t 74-94, gb/t 9113-2010

Ocena tlaka: ASME B 16.34, GB/T 12224-2015

Standardi prirobnice: ASME B16.5, ASME B16.47 A, API 605

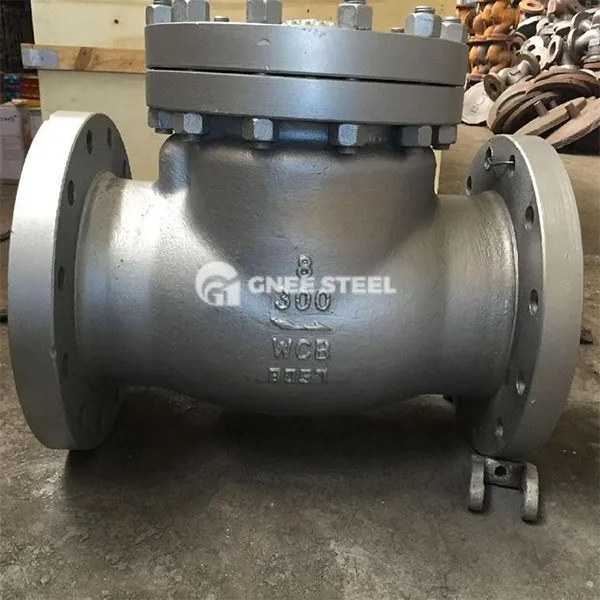

Preverjanje zamaha tlaka



Prednosti ‌

Zanesljivo visokotlačno tesnjenje‌: Zasnova tesnjenja za tesnjenje je boljša zmogljivost tesnjenja pod visokim tlakom (večjo ali enako PN160), pri čemer se izognete težavi z vijakom, ki se razrahlja s tradicionalnim tesnjenjem prirobnic‌.
‌Low Pretok upornost in dolga življenjska doba ‌: Poenostavljeno telo ventila zmanjšuje izgubo tlaka (manj kot ali enako 0. 05MPA), površina za tesnjenje zlitine, odporne na obrabo (kot je stellitna zlitina), ima življenjsko dobo do 100, 000 odprtine in zapiranje.
‌Fleksibilna namestitev‌: Podpira vodoravno, navpično ali nagnjeno namestitev cevovoda. Ko je nameščena navpično, mora biti smer srednjega toka od spodaj do zgoraj.
