U Opis ventila za metulj
U-tipa metuljski ventil je ventil metulja, za katerega je značilen kanal v obliki črke U v telesu ventila. Lahko odreže medij ali prilagodi hitrost pretoka z vrtenjem plošče metulja. Zasnovan je za posebne delovne pogoje visokega tlaka, visoke temperature, delcev, ki vsebujejo delce ali korozivni medij. Njegova temeljna prednost je optimizirati dinamične značilnosti tekočine, zmanjšati turbulenco in vibracijo ter upoštevati zanesljivost tesnjenja in vzdrževanje.
U Specifikacija ventila metulja
|
Velikost |
Dn 50- dn1200 |
|
Primeren medij |
Sladla voda, odpadna voda, morska voda, hlapi, plin, olja, kislina in alkalna. |
|
Vrsta aktuatorja |
Ročaj, električni, peneautični in tekoči vožnji. |
|
Pritisk |
Razred 125-300\/pn 10-25\/200-300} psi |
|
Material |
Likalnik |
|
Tip |
Vrsta rezin, vrsta vdolbine, tip dvojne prirobnice, tip U, utor-end |
|
Splošni dizajn |
EN1092 |
|
Pritrdilna blazinica |
ISO5211 |
|
Iz oči v oči |
BS5155; EN558; 13 serij itd. |
|
Vrtanje prirobnic |
DIN2501; PN10 \/ PN16 |
|
Pregled in test |
API598 |

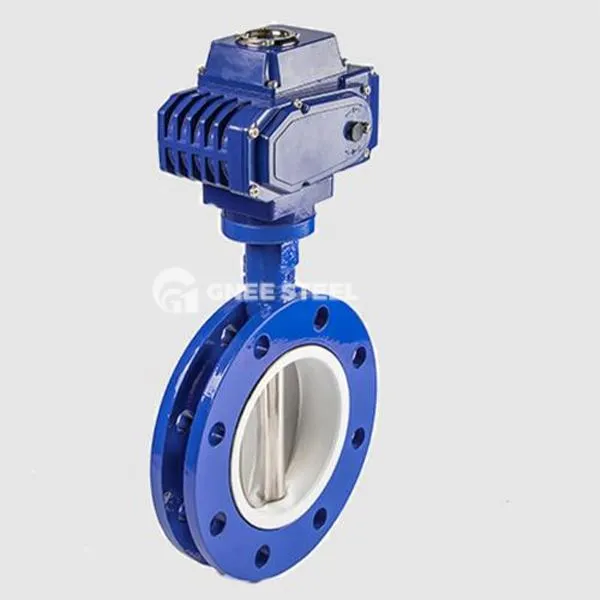

u tipkate ventil metulja
Razlike od drugih ventilov metulja
Primerjava zasnove kanala pretoka
Ordinarni ventil metulja : krožni ali ravni pretočni kanal, velik upornost tekočine (koeficient izgube tlaka, večji ali enak 0. 3), enostaven za ustvarjanje vrtinčnega hrupa;
U-tipa metuljski ventil : kanal v obliki črke U optimizira pot tekočine, zmanjša izgubo tlaka za 40%-60%in je primeren za velik pretok in nizko porabo energije.
Razlika v zmogljivosti tesnjenja
Tradicionalni metuljski ventil z mehkimi zapečatenimi : Zanaša se na eno elastično tesnilo z omejeno temperaturno in tlačno odpornostjo (običajno manjšo ali enako PN16, temperaturo manj kot ali enaka 150 stopinj);
U-tipa metuljski ventil : Oblikovanje dvojnega tesnjenja lahko zdrži visok tlak PN40 in 500 stopinj visoko temperaturo, primerno za ostre delovne pogoje (kot je sistem za razstrelljivost elektrarn).
Značilnosti za namestitev in vzdrževanje
Ordinarni ventil metulja : cevovod je treba razstaviti za vzdrževanje, izpad pa je dolg;
U-tipa metuljski ventil : Zgoraj nameščena struktura omogoča spletno zamenjavo tesnil, učinkovitost vzdrževanja pa se izboljša za več kot 50%.
