Hidravlični metuljski ventil

Hidravlični metuljski ventil je vrsta ventila metulja z "hidravličnim pogonom" kot metodo nadzora jedra. Sestavljen je iz telesa ventila, plošče ventila, stebla ventila in hidravličnega aktuatorja. Njegove temeljne značilnosti vključujejo:

Trojna ekscentrična kovinska trda tesnila: skozi večplastno kovinsko trdo tesnilo (razprševanje volframovega karbida) se nihanje ničelnega uhajanja doseže pod visokimi temperaturami (manjšimi ali enako 600 stopinj), raven tesnjenja pa doseže raven ANSI V;

Hidravlični pogonski modul: integrira hidravlično postajo, hitri zapirni aktuator in inteligentno električno krmilno polje PLC, podpira oddaljeno\/lokalno preklop z dvojnim krmiljenjem;
Hidravlični cilinder ima širok izhodni razpon navora ({0}}}} · m), odzivni čas manj kot ali enak 3 sekunde, in hitrost izklopa v sili manj kot 0,5 sekunde;

Pomožna varnostna zasnova: vgrajena funkcija vzdrževanja tlaka akumulatorja, samodejno zaklene položaj ventila, ko je napajanje izklopljena ali se pojavi hidravlična okvara, da se prepreči srednji povratni tok.

Prednosti uspešnosti ‌
‌ Visoka varnost in hiter odziv‌:
Uporablja se za scenarije z visokim pritiskom in visokim tveganjem, kot sta TRT (Blast Fuerce Plin Plin Preostali tlak proizvodnje energije) in turbinski izpušni plinovod za preprečevanje srednje kaljenja ali učinka vodnega kladiva;
Odlična uspešnost hitrega zapiranja, polni čas zapiranja manj kot ali enak 5 sekundah (primer kalibra DN800), z napravo za povratne informacije o potovanjih za spremljanje stanja položaja ventila v realnem času.
‌ADENTABILNOST ZA EXCHENDE DELOVNI POGOJI -:
Tlačni upornost pokriva PN 16- PN420, material za telo ventila je mogoče izbrati iz WCB, 316L ali dupleksne nerjaveče jeklo, primerno za jedke medije, kot so morska voda, nafta, dimna plina itd.;
Območje temperature odpornosti -50 stopinj ~ 600 stopinj, struktura trdega tesnila ima močno sposobnost, da se upira eroziji delcev.

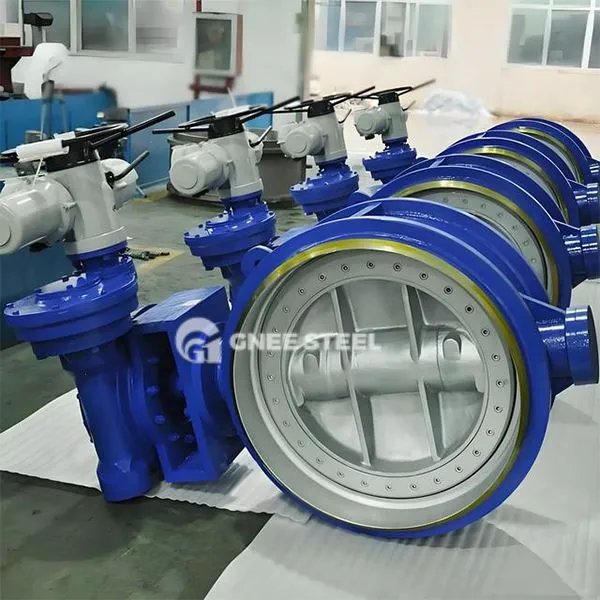

Hidravlični metuljski ventil



Prijave
‌ metalurška industrija‌: zasilni izklop plinovoda za peč, da se prepreči eksplozija povratnega ognja plina (mora biti v skladu s standardom GB\/T 24918);
‌Power System‌: Nadzor turbinskega hladilnega vodnega vezja, sodelovanje s PLC -jem, da prestrežete parni povratni tok, ko se obremenitev nenadoma spusti;
‌ inženiring za čiščenje vode‌: preverjanje črpalke in izklop dvojne funkcije integracije, da se izognete udarcu vodnega kladiva (hidravlični ventil metulja);
‌ CHEMICAL PIPELINE‌: Uravnavanje pretoka in hitra izolacija sistemov za prevoz nafte in tekoče kovine.

Točke izbire in vzdrževanja‌
Parametri izbire ‌Key‌:
‌ Drive Mode‌: DN, večji kot ali enak 300, je prednostna za izbiro hidravlične postaje za shranjevanje energije, DN ＜ 300 lahko izbere kompaktni hidravlični aktuator;
‌ -seal Type‌: kovinsko trdo tesnilo za visoko temperaturno\/visokotlačno sceno, mehko tesnilo (EPDM\/PTFE) za čist medij;
‌ Potrditvena skladnost‌: Metalurški prizor mora izpolnjevati API 609, ISO 5211 in druge standarde, zahteva dodatno certificiranje, ki je odporen na eksplozijo.
Specifikacije za operacijo in vzdrževanje -:
Čistost hidravličnega olja je treba testirati vsakih 6 mesecev (znotraj stopnje NAS 8), filtrirni element pa je treba redno zamenjati;
Učinkovitost tlaka akumulatorja je treba testirati vsako četrtletje (padec tlaka, manjši ali enak 10% nazivne vrednosti);
Če obraba kovinske površine tesnjenja preseže 0. 5 mm, jo ​​je treba vrniti v tovarno za popravilo.
