API 609 Triple offset Butterfly ventil Opis
API 609 Trojni ekscentrični ventil metulja je industrijski ventil, zasnovan na podlagi trojne ekscentrične strukture.
Struktura in oblikovanje
Triple ekscentrično načelo
Os stebel ventila odstopa od središča plošče metulja in središča telesa ventila, os vrtenja sedeža ventila pa tvori nagnjen kot z osi kanala ventila, ki doseže odpiranje in zapiranje brez trenja in nič puščanja.
Tesnilna površina sprejme poševno strukturo stožca. Ko je zaprta, plošča metulja in sedež ventila stikata samo v končnem položaju, kar zmanjša obrabo in podaljša življenjsko dobo.
Tehnologija tesnjenja
Multi-slojsko kompozitno tesnilo: Obroč za tesnilo metulja lahko izberete iz kovinskega zlaganja (na primer 304/316+ grafit) ali mehkih materialov (PTFE/PPL), ob upoštevanju visokotemperaturnega togega kompenzacije in elastičnega tesnjenja.
Fire Varnostno oblikovanje: V celoti kovinska konstrukcija še vedno ohranja integriteto za tesnjenje med požarom in izpolnjuje standarde industrijske požarne zaščite.
Presignirani standardi in specifikacije
API 609 Skladnost: Zajema oblikovanje, dolžino strukture, priključne povezave in testne zahteve za puščanje, primerne za razred 150 ~ 600 (PN10 ~ PN100) tlaka.
Sstrukturna dolžina: Sledi standardi kategorije B ali ISO 5752 API 609, primerni za priključke rezin, vdolbine in dvojne prirobnice.
Test Standards: Preizkus zmogljivosti za tesnjenje se izvaja v skladu z API 598, raven uhajanja pa ustreza ANSI B16.104 RAZRED VI (nič puščanja) .
API 609 Specifikacija ventila Triple offset metulja
|
Velikost vrat |
Dn 10- dn2000 |
|
Garancija |
24 mesecev |
|
Kraj izvora |
Kitajska |
|
Henan |
|
|
Moč |
Pnevmatični, električni, ročni, hidravlični |
|
Temperatura medijev |
Visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura |
|
Blagovna znamka |
Gnee |
|
Struktura |
Metulj |
|
Mediji |
Plin, voda, olje, kislina |
|
Prilagojena podpora |
OEM, ODM, OBM |
|
Disk material |
Karbonsko jeklo, nerjavno jeklo, krom molibden s |
|
Sedežni material |
NBR/EPDM/PTFE/Viton/Silikon itd |
|
Prevleka |
Prilagojeno |
|
Končni standard |
Pn6/10/16/20/22/11/150lb/jis5k/10k/as2129 Tabela D/E/F. |
|
Telesni material |
Ogljikovo jeklo, nerjavno jeklo, krom molybdeum st |
|
Matični material |
2CR13, 1CR13, nerjavno jeklo, krom molibden s |
|
Barva |
Prilagojeno na zahtevo |
|
Tesnilni testni tlak |
0. 66MPA -4. 4MPA, 1.1MPA, 1.76MPA, 2.2MPA |
|
Testni tlak lupine |
{{0}}. 9MPA -6 |
|
Transportni paket |
Lesena ohišje |

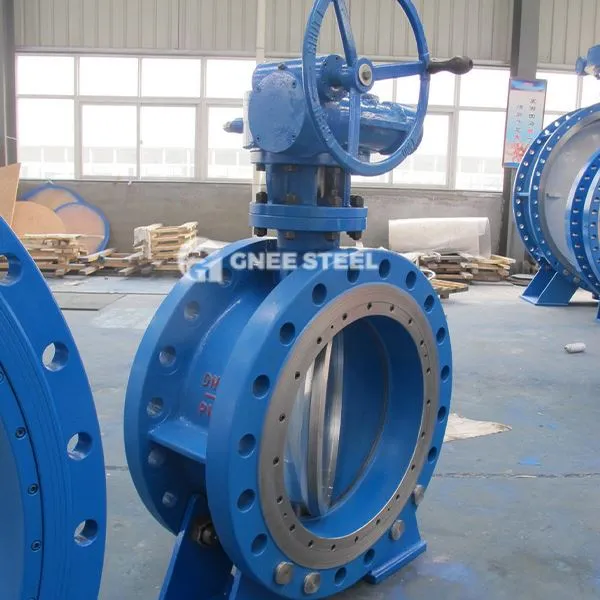

API 609 Triple Offset metuljski ventil
