Opis vijačnega krogličnega ventila
Vijačni kroglični ventil je rotacijski ventil z kroglico kot odpiranje in zaključni del. Z vrtenjem 90 stopinj lahko odreže ali kroži cevovod. Metoda povezave s cevovodom je navojena (notranja ali zunanja nit). Jedrne komponente vključujejo telo ventila, kroglico, ventil in tesnilni materiali (na primer politetrafluoroetilen). Nekateri visokotlačni modeli uporabljajo keramične materiale za izboljšanje odpornosti proti obrabi.
Klasifikacija in vrsta
By Connection metoda Internal navojna krogla ventila: V notranjosti ima telo ventila, ki so primerne za cevovode z nizkim pritiskom z majhnim premerom. Execternal navojna kroglna ventil: Telo ventila ima zunanje niti na obeh koncih, kar je enostavno namestiti in ima zanesljivo tesnjenje. By Functional Structure Three-Way navojna kroglna ventil: Ima tri kanale za srednje preusmeritev, sotočje ali preklop pretoka, ki se običajno uporablja v laboratorijih ali zapletenih sistemih cevovodov. Visoko tlak notranjega navojnega ventila: Delovni tlak lahko doseže 80MPA in ima samodejno funkcijo razbremenitve tlaka, ki je primerna za visokotlačne prizore, kot so kemična industrija, nafta in plin
Specifikacija vijačnega krogličnega ventila
|
Velikost |
1/4'' - 4'' |
|
Material, ki ga lahko naredimo |
304 304 l 316 316 l cf8 cf8m cf3 cf3m |
|
Material na zalogi |
ASTM A351 CF8 (304), ASTM A351M CF8M (316) |
|
Nit |
BS21 (BSPT & BSPP), ANSI/ASME B1.20.1 (NPT), DIN2999 (R/RP), JIS B 0203/2 (PT), KS B0221/2 (PT), ISO {9}}, ISO {10} itd. |
|
Oblikovalski standard |
API 608 |
|
Standard za pregled |
API 598, EN12266 |
|
Testiranje |
100% testiranje puščanja |
|
Ocena |
1000psi |
|
Temperatura |
-20 stopnja do +150 |
|
Moč |
Ročno upravljano, zaklepni ročaj sprejemljiv. |
|
Ročaj barve rokavov |
Modra, rumena, rdeča za izbiro |
|
Površina |
Kisenje in luščenje |
|
Model |
Kroglični ventil |
|
Povezava |
Ženska nit |
|
Oblika |
Enako |
|
Aplikacija |
Primerno za zrak, zemeljski plin, nafto, paro, vodo in tako naprej. |
|
Podrobnosti o dostavi |
Glede na količine in specifikacije vsakega naročila |
|
Popolna zaloga za zagotavljanje hitrih dobav za majhna naročila. |
|
|
Običajni roki dostave so od 30 do 50 dni po prejemu depozita |
|
|
Vzorec |
Ponudite brezplačne vzorce in zbrane tovor. |
|
OEM in ODM |
Sprejet in profesionalen. Na voljo so risba ali modeli kupca |
|
Poročilo o materialnem testu |
je na voljo na zahtevo pri naročilu. |

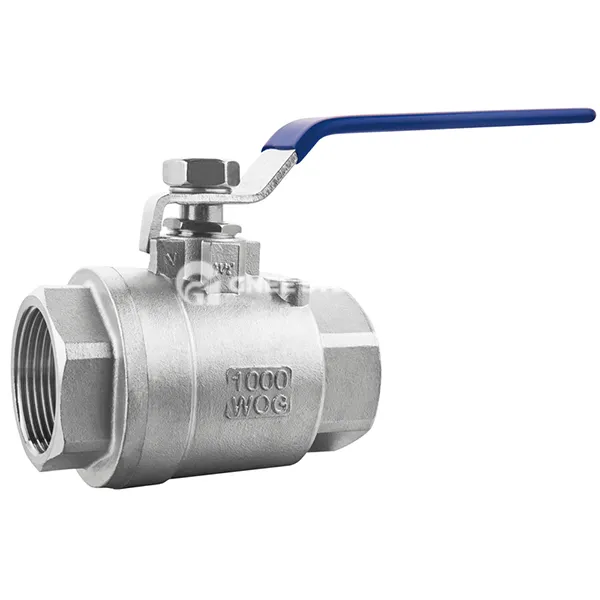

Vijačni kroglični ventil
Lastnosti
Prednosti uspešnosti:
Kompaktna struktura, lahka, prilagodljivo delovanje in hitro odpiranje in zapiranje;
Dobro tesnjenje z uporabo politetrafluoroetilena ali keramičnih materialov, primerno za vakuumske in jedke medije;
Visokotlačni modeli podpirajo samodejno olajšanje tlaka, sedež ventila pa je pod nenormalnim pritiskom ločen od kroglice, da se zagotovi varnost.
Special Design:
Keramični kroglični ventili imajo odlično odpornost na obrabo in so primerni za razmere z visokimi obrabi;
Zunanji navojni kroglični ventili imajo natančno zasnovo niti, trdno povezavo in podpirajo različne specifikacije (na primer 2 točki, 3 točke itd.).
Prijave
Industrijski scenariji: kemični, naftni in zemeljski plinovodni sistemi, ki se uporabljajo za srednje mejo ali nadzor pretoka; Področja preživetja ljudi - oskrba z vodo v gospodinjstvu, porazdelitev laboratorijske tekočine, scenariji, ki zahtevajo hitro odpiranje in zapiranje ali regulacijo pretoka; Specialna industrija: Električna energija (sistem hladilne vode), hrana in zdravila (sanitarni nadzor).
