Opis električne prirobnice
Električni kroglični ventil je avtomatiziran krmilni ventil, sestavljen iz električnega aktuatorja in krogličnega ventila, povezanega z prirobnico. K Njegove temeljne funkcije vključujejo:
Daljinski nadzor: Primerno za industrijske scenarije, ki zahtevajo samodejno delovanje (na primer naftne in kemične cevovode), podpira 4-20 ma vhod signala in 220V napajalni pogon.
Visoko tesnjenje: mehko tesnilo (PTFE) ali trdo tesnilo (kovina do kovine) struktura ustreza potrebam različnih medijev, raven uhajanja pa doseže raven ANSI VI.
Konstrukcijske in oblikovalske značilnosti
Telo in materiali ventila:
Telo ventila je izdelan iz kovanega ogljikovega jekla, nerjavečega jekla ali zlitinskega jekla (kot so WCB, 304/316), prirobnika je v skladu s standardi GB/ANSI/DIN, tlačni upor pa doseže Pn 16- PN63 (1. 6-6. 4MPA).
Površina kroglice je razpršena s karbidom (kot je volframovi karbid), zasnova v celotnem izvrtini pa zmanjša odpornost na pretok, izguba tlaka pa je nižja kot pri vratih istih specifikacij.
Pogon:
Opremljen z električnimi aktiviranjemi serije GT, DSR ali DKJ, vgrajenim servo sistemom, vrstom podpornega stikala ali regulacijskega krmiljenja in pokrovov območja navora 50-2000 n · m.
Neposredna pogonska struktura poenostavlja namestitev, ima kratek odzivni čas (običajno manj kot 15 sekund) in je primeren za pogoste scenarije odpiranja in zapiranja.
Tesnjenje in varnost:
Nadlep za tesnjenje: Steblo ventila sprejme pakiranje PTFE in O-obroč za dvojno tesnjenje, ventilski sedež pa kompenzira obrabo skozi vzmetno predhodno obremenitev, da se zagotovi dolgoročno tesnjenje.
Fireproof in odporen na eksplozijo: aktuator ustreza standardu Exdⅱbt4, ki je odporen na eksplozijo, in odebeljeni oblikovanje telesa ventila lahko prenese ekstremne temperature od -29 stopnje do 450 stopinj.
Specifikacija krogličnega ventila električne prirobnice
|
Nominalni premer DN (mm)
|
Dn 15- dn200
|
|
Nominalni tlak
|
Pn1. 0/1.6/2.5/4. 0/6.4mpa
|
|
Uporaben medij
|
Voda/nafta/dušikove kisline/ocetne kisline/rezanje/tekočina za viskoznost in tako naprej
|
|
Primerna temperatura
|
Nj
|
|
Puščanje
|
Primerno za standard ANSI B16.104
|
|
Rotacijski kot
|
90 stopinj
|
|
Telesni material
|
WBC, 304, 316
|
|
Sedežni materiali
|
PTFE (Nornalna temp), posebna PPL (visoka temp), kovinsko tesnjenje (visoka temp)
|

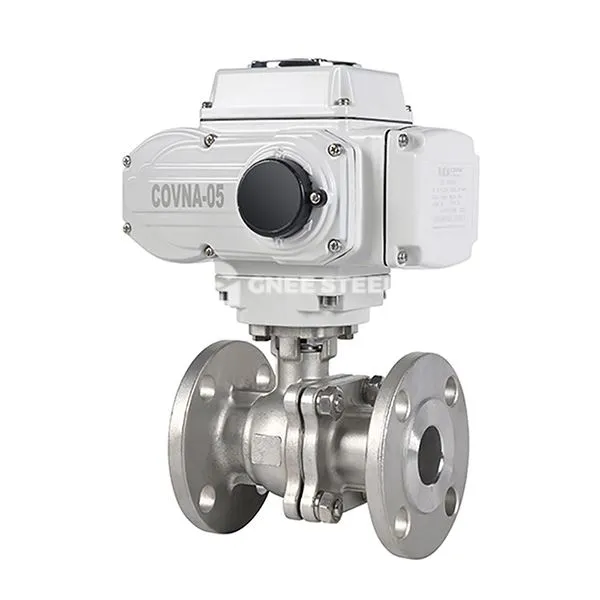

Električni kroglični ventil
Predlogi za izbiro:
Korozivni medij: Raje 316L telesa ventila iz nerjavečega jekla + struktura trdega tesnila (serija Q941Y-P).
Scenariji za tlak: Izberite kovano telo ventila (na primer A105) + razred 600 ali nad zasnovo povezave prirobnice.
Regulacijske zahteve: Konfigurirajte proporcionalni električni aktuator (na primer serija PSQ), podpora 0-90} stopnja linearne prilagoditve.
Prijave
Petrokemijska industrija: Nujna izklop cevovodov za rafinerije, porazdelitev reaktorskih surovin.
Energy in Power: Ureditev parnih sistemov toplotnih elektrarn, nadzor nad vodo jedrske elektrarne.
-okoljski inženiring za zaščito: Korozivni srednje mejo čistilnih naprav za čiščenje odplak, nadzor pretoka sistemov za razstrelvanje dimnih plinov.
