Opis vrtljivega krogličnega ventila
Rotacijski kroglični ventil je izboljšan produkt dvosmernega trdo zapečatenega krogličnega ventila. Uresničuje krmiljenje medija z vrtenjem kroglice okoli osi. Posebej je zasnovan za medij, ki vsebuje delce in visoko erozijo. Njegova temeljna struktura vključuje:
Valve telo: Izdelano iz ogljikovega jekla ali nerjavečega jekla kot celote, notranja votlina pa je utrjena, da se upira eroziji delcev;
Ball: Površinska obloga trde zlitine (na primer volframovega karbida), da tvori rez v obliki črke V ali struktura celotnega premera, da se poveča odpornost proti obrabi in sposobnost uravnavanja pretoka;
-Sealing Sklop: Kombinacija kovinskega trdega tesnila in sedeža elastičnega ventila, zasnova vzmetne prednapetosti lahko kompenzira obrabo in vzdrževanje dolgoročnega tesnjenja;
Drive naprave: Prilagojeno na črv, pnevmatski ali električni aktuator, ki podpira nadzor na daljavo.
Delovno načelo
Odpiranje in zapiralni mehanizem: kroglica se z gonilnim mehanizmom zasuka za 90 stopinj, izrez v obliki črke V pa je poravnan/neskladen s pretočnim kanalom, da se doseže srednje vklop/izklop ali izklop ali pretok;
Načelo zasaditve: Vzmetno napolnjen sedež kovinskega ventila se tesno prilega s kroglico, ko je zaprt in tvori dvojno tesnilo (kovina + elastični material) pod visokim tlakom;
Funkcija olajšanja stiskanja: Ko je ventilsko votlino pretirano stiskana, se sedež ventila na vtičnici samodejno umakne, da ublaži pritisk, da se prepreči poškodbe tesnilne površine.
Specifikacija vrtljivega krogličnega ventila
|
Aplikacija |
Splošno |
|
Kraj izvora |
Henan, Kitajska |
|
Moč |
Električni |
|
Moč |
Zrak |
|
Struktura |
Tip stikala |
|
Prilagojena podpora |
OEM |
|
Velikost vrat |
15 mm do 16 mm (1/2in do 16in) |
|
Garancija |
1 leto |
|
Številka modela |
Serija B810 |
|
Temperatura medijev |
Nizka/normalna/visoka temperatura |
|
Blagovna znamka |
Gnee |
|
Mediji |
normalno |
|
Ime izdelka |
Kovinski kroglni ventil za tesnjenje B810 |
|
Model |
Serija B810 |
|
Nominalni premer |
15 mm do 16 mm (1/2in do 16in) |
|
Nominalni tlačni razponi |
PN16, PN20, PN40, PN63, PN110, PN150, PN260, PN420, Class150, Class300, Class600, Class900, Class1500, Class2500 |
|
Materiali |
Ogljikovo jeklo, nerjavno jeklo, WCB, zlitino jeklo |
|
Temperatura |
-196 stopnja do 450 stopinj |
|
Napajanje |
220V 50Hz ali 380V 50Hz |
|
Zračna oskrba |
{{0}}. 4MPA ~ 0,5MPA |
|
Kontrolni signal |
DC24V |
|
Značilnosti notranjega pretoka |
Hitro odpiranje |

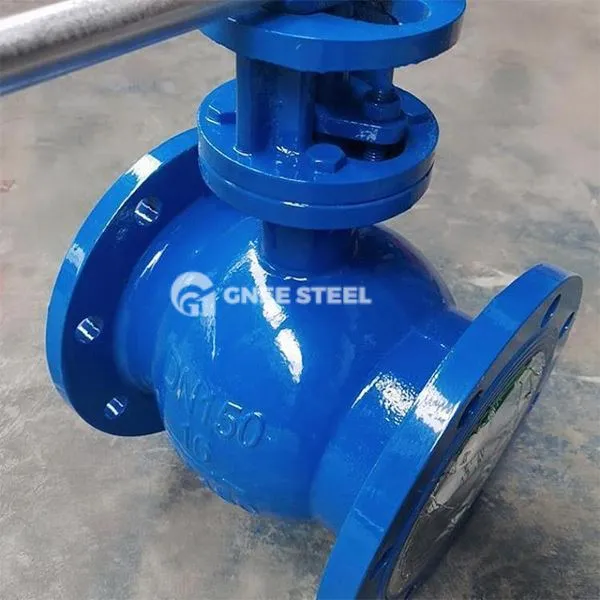

Rotacijski kroglični ventil
Prijave
Petrokemična industrija
Scenarij: sistem za kroženje oljne gnojenja, cevovod za dostavo katalizatorja; Funkcija: Prenašajte erozijo trdnih medijev, ki vsebujejo delce, in zmanjšajte obrabo ventilov in puščanje.
Električna energija in metalurgija
Scenarij: hladilni vodni sistem, ki kroži s kolačkom, pivovod za vbrizgavanje v prahu za plavčenje; Funkcija: Struktura trdega tesnila se prilagaja visoki temperaturi (manjši ali enaki 550 stopinj) ter pogoste pogoje odpiranja in zapiranja.
Varstvo okolja in proizvodnja Polysilicon
Scenarij: kroženje čiščenja vode, ki vsebuje silicijev prah, nadzor odvajanja kisline odpadne vode; Funkcija: materiali, odporni na korozijo (na primer nikljeva WCB) podaljšajo življenjsko dobo ventilov
