Opis podaljšanega ventila
Razširjeni steblni kroglični ventili so naprave ventila, zasnovane za delovanje v posebnih pogojih z razširitvijo stebla, njihove temeljne funkcije pa vključujejo:
Daljinski upravljalnik: Nadzirajte odpiranje in zapiranje ventilov v globoko zakopanih ali visoko tveganih okoljih od tal ali varnega območja s podaljšanjem stebla (do nekaj metrov);
Nadzor medijev: primeren za mejo in regulacijo tekočin, plinov in kriogenih medijev (npr. LNG), pri čemer nekateri modeli, ki podpirajo tekočine, ki vsebujejo vlakna ali delce;
Okoljska prilagodljivost: lahko je neposredno zakopana v tleh ali nameščena v nizki temperaturi (-196), visokem tlaku (razred 2500) in drugih ekstremnih okoljih.
Struktura
| podsestalnice | Tehnične funkcije |
|---|---|
| Podaljšano steblo | Zlitin iz nerjavečega jekla ali niklja s kromirano površino, dolžine lahko prilagodite glede na delovne pogoje (standard 1. 5-3 metrov) |
| Valve telo | Popolnoma privarjena konstrukcija iz ogljikovega jekla/nerjavečega jekla ni potrebe po velikih vrtinih ventilov za zakopano namestitev, kar je prihranilo stroške gradnje. |
| SISTEM RAZPRAVLJENJA | Ognjevalna zasnova: Ko tesnilo PTFE ne uspe, vzmet potisne kovinski sedež, da tvori sekundarno tesnilo s kroglico. |
| AKTUPINALNA TIPA | Podpira oddaljeno delovanje z ročnimi ključi, hidravličnimi aktuatorji ali ROV (podvodni roboti) |
Podaljšana specifikacija ventila
|
predmet |
vrednost |
|
Aplikacija |
Komercialna kuhinja |
|
Velikost vrat |
25 |
|
kraj izvora |
Kitajska |
|
Henan |
|
|
moč |
Hidravlična |
|
temperatura medijev |
Visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura |
|
blagovna znamka |
Gnee |
|
struktura |
žoga |
|
mediji |
Voda |
|
prilagojena podpora |
OEM, ODM |
|
Kroglični material |
Ogljikovo jeklo |
|
Vrsta povezave |
Prirobnica |
|
Delovni tlak |
200psi, 775psi |
|
Velikost povezave |
2 v |
|
Tesnilni material |
Epdm |
|
Delovna temperatura. Domet |
32-150f |

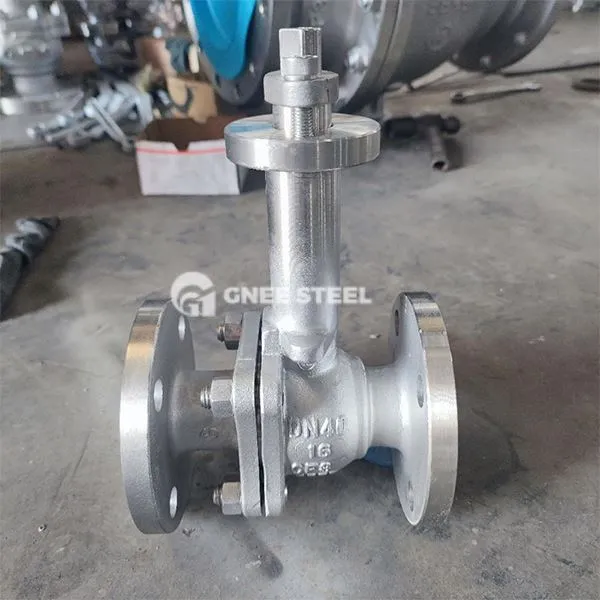

podaljšani ventil za steblo
Prednosti
Prilagodljivost namestitve
Popolnoma varjeno telo ventila je mogoče neposredno pokopati, potrebne so le plitke vrtine, ki zmanjšajo količino dela gradbeništva za 90%;
Zanesljivost pečata
Oblikovanje z dvojno stopnjo tesnjenja (mehko tesnilo + kovinsko tesnilo), hitrost puščanja, manjša ali enaka 1/3 standarda BS 6364;
Odporen na ekstremna okolja
Modeli z nizko temperaturo so prenesli certifikacijo Shell 77/200 in lahko vzdržijo -196} stopinjski tekoči dušik.
Prijave
Mestno ogrevalno omrežje: DN 50- DN1200 Popolnoma varjeni kroglični ventili se uporabljajo za nadzor toplote cevovodov, odpiranje in zapiranje navora manj kot ali enak 200n-m;
Sistem za shranjevanje in prevoz utekočinjenega plina: razširitveni steblni kriogeni kroglični ventil ustreza BS 6364 Standard, ki se uporablja za izklop utekočinjenega cevovoda;
Oil and gas field direct buried pipeline: carbon steel valve body + epoxy coating anti-corrosion, adapted to the soil environment with Cl- concentration >5000 ppm.
