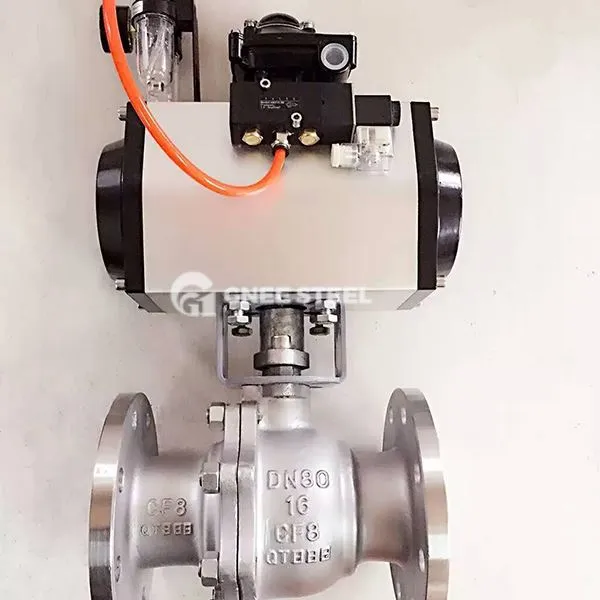

na krogličnem ventilu s pnevmatskim aktuatorjem
Opis
On-off kroglični ventil s pnevmatskim aktuatorjem je hiter in zapiralni ventil, ki ga poganja stisnjen zrak. Sestavljen je iz pnevmatskega aktuatorja in telesa krogličnega ventila. Njegova jedrna funkcija je polno odprta/polna kontrola, ki je primerna za avtomatizirane industrijske scenarije, ki zahtevajo hitro mejo ali prevodnost tekočine (na primer izklop v sili, daljinski upravljalnik).
Jedra struktura in sestava
Pnevmatični aktuator
Cilinder in bat: stisnjen zrak poganja bat, da se premika, izhodni navor pa žogo poganja, da se vrti;
Krmilni element: vključno z magnetnimi ventili, pozicionarji itd., Ki sprejemajo signale, da prilagodijo smer in tlak pretoka zraka;
Vrsta: Eno-delovanje (spomladanska ponastavitev) in dvosmerno delovanje (dvosmerni nadzor zraka), prilagojen različnim nadzorom.
Telo krogličnega ventila
Krogla: plavajoča ali fiksna zasnova, struktura celotnega premera zmanjšuje odpornost na tekočino;
Material za tesnjenje: PTFE (korozijsko odporen) ali kovinsko trdo tesnilo (scenarij visokega temperature in visokega tlaka);
Metoda povezave: prirobnica, nit ali varjenje, prilagojena standardom cevovodov (na primer ANSI, DIN). Povezava deli
Braket in steblo ventila: Predajte navor izhodnega pogona na kroglico, da se zagotovi sinhrono delovanje.
na krogličnem ventilu s specifikacijo pnevmatskega aktuatorja
| Razpon velikosti | 1/2 "~ 8", DN15 ~ 200 |
| Igralski način | Dvojna igra, Spring Return (enotna igra) |
| Delovni tlak | 1.6MPA |
| Tlak za oskrbo z zrakom | 2,5 do 8 barov |
| Življenjska doba | 1, 000, 000 (1 milijon) krat |
| Kot vrtenja | 90 stopinj ± 4 stopinje |
| Telesni material | SS304, SS316, SS316L |
| Tesnilni material | PTFE: -30 stopinja ~ 180 stopinj, ppl: -30 stopinja ~ 250 stopinj |
| Število načinov | 2 poti |
| Končna povezava | Konček nit |
| Ustrezni mediji | Nadzor nad vodo, zrakom, plina, nafte, tekočine |
| Neobvezno aktiviranje | Rokovanje, električno aktivirano ali pnevmatsko aktivirano |
| Neobvezna dodatna oprema | Namur magnetni ventil, mejno stikalo, FRL, indikator položaja, ročna naprava |
| Aplikacija |
Hrana in pijača, voda in odpadna voda, ultra čista voda, razsoljevanje, kemikalija, Tekstilna, farmacevtska, celuloza in papir |
na krogličnem ventilu s pnevmatskim aktuatorjem
Prednosti
Hitra odziv in velika zanesljivost
Pnevmatični pogon ne potrebuje zapletenih vezij, ima močno sposobnost proti interferenci in je primeren za eksplozijo in visoko tvegano okolje;
Aktuator ima stabilno delovanje, visoko ponovljivost in podpira nadzor na daljavo.
Osvežita zmogljivost tesnjenja
PTFE sedež ventila doseže nič uhajanja pri sobni temperaturi, kovinska trda tesnila pa lahko prenesejo temperature do 450 stopinj .
Vseeno prilagodljivost medijev
Lahko obvlada tekočine, pline, paro in medije, ki vsebujejo delce (na primer kanalizacijo, kaša).
Easy Ohranjanje
Modularna zasnova podpira hitro zamenjavo tjulnjev ali aktuatorjev za zmanjšanje izpadov.
Aplikacije
Petrokemični
Nujna izklop cevovodov za nafto in plin, izolacija reaktorskih materialov in odpornost proti koroziji vodikovega sulfida.
Energy in moč
Hitro zaprtje krmiljenja parnih sistemov kotla in plinovodov za prenos plina.
Obdelava voda in varstvo okolja
Nadzor pretoka v čistilnih napravah za čiščenje odplak, zanesljivo mejo medijev, ki vsebujejo trdne nečistoče.
Fon in farmacevtski
Aseptična dostava sanitarnih tekočin (na primer tekoča zdravila in mlečni proizvodi) v skladu z zahtevami za certificiranje GMP.
