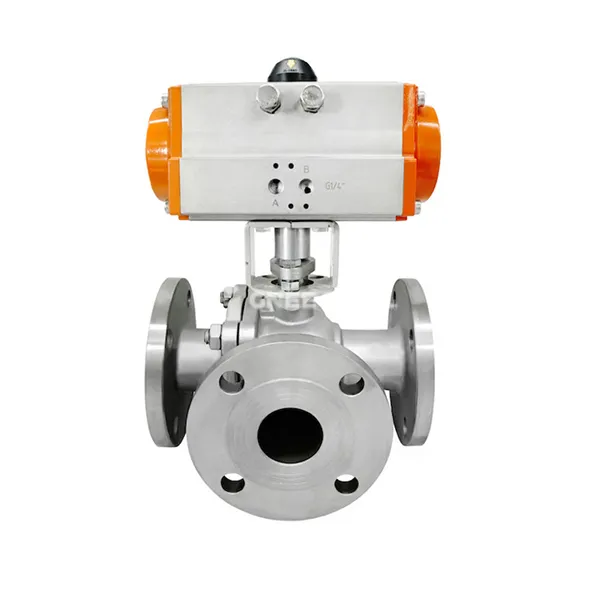

Trismerni pnevmatski kroglni opis ventila
Trismerni pnevmatski kroglični ventil je avtomatiziran ventil, ki poganja jedro ventila, da se vrti s pnevmatskim aktuatorjem, da doseže srednje preusmeritev, sotočje ali preklop pretoka. V glavnem je razdeljen na dve vrsti: L-tip in T-tip, primeren za scenarije za plin, tekočino, paro in jedko srednje.
L-tip: Smer pretoka se preklopi tako, da vrtimo jedro ventila 90 stopinj, da se priključi oba navpična kanala (na primer A → B ali A → C), ki je primerna za zahteve za preklop srednjega pretoka; T-tip: Tri kanale se lahko med seboj povežejo ali zaprejo neodvisno, podpirajo srednje sotočje (A+B → C) ali preusmeritev (A → B+C) in prožen nadzor kompleksnih cevovodov.
Ključne zasnove funkcije
Sstrukturna optimizacija: Valve telo in tesnilo: zasnovo kanala s pretokom v celoti vdolbine (DN15 ~ DN1000), neobvezna PTFE (-30} ~ 180 stopinj) ali ppl (-30 ~ 250 stopinj) za sedež, stopnja puščanja do razreda VI; Pneumatski aktuator: Podpira dvojno delovanje (5 ~ 7barski vir plina) ali eno samo delovanje (samodejna ponastavitev, ko se izgubi tlak), integriran s pozicionarjem platforme ISO 5211, mejnim stikalom in drugimi dodatki. Innovativni dizajn: quick Installacijska struktura: S kombinacijo stožčastega konveksnega obroča in objemka Haff lahko prirobnico/vpenjate prirobnico hitro vpet in razstavljamo (na primer scenarij DN50 ~ DN600) ; Protection Modul: Nekateri modeli imajo vgrajen magnetni priključni plošči in mehanizem za ponastavitev vzmeti, da preprečijo, da bi se nečistoče kopičile v vmesniku prirobnice, ko ga ne uporabljate.
Trismerna specifikacija pnevmatskih krogličnih ventilov
|
predmet |
vrednost |
|
Garancija |
1 leto |
|
Tip |
Kroglični ventili |
|
Prilagojena podpora |
OEM |
|
Kraj izvora |
Henan, Kitajska |
|
Blagovna znamka |
Gnee |
|
Številka modela |
PT+DN25 |
|
Aplikacija |
Splošno |
|
Temperatura medijev |
Normalna temperatura |
|
Moč |
Pnevmatska |
|
Mediji |
Voda |
|
Velikost vrat |
1'' |
|
Struktura |
Žoga |
|
Telesni material |
Nerjavno jeklo |
|
Delovni tlak |
16 bar |
|
Moq |
1 računalniki |
|
Spričevalo |
CE certificiranje |
|
Standardno ali nestandardno |
standardno |
|
Delovna temperatura |
-20~200 |
|
Embalaža |
Lesena škatla |
|
Znamka |
Autorun |
|
Barva |
Prilagojena barva |
|
Povezava |
Nit |
Tehnični parametri in izbirne točke
| Izrazi | Tehnični kazalci | Scenariji prilagajanja |
|---|---|---|
| Naminalni tlak | PN1.6 ~ 6.4MPA (do PN25) | Kemični in rudarski visokotlačni sistemi |
| Temperaturni razpon | -30 stopnja ~ 250 stopinj (odvisno od tesnilnega materiala) | Visoka temperaturna para (PPL tesnilo) |
| Connection način | Prirobnica (GB/T 9113), hitra vpenjalna namestitev (sanitarna ocena) | Hrana/farmacevtska aseptična cevovod |
| Material možnosti | Telesa ventila: 304/316L nerjavno jeklo; Krogla ventila: gumijasta kovina ali vse jeklo | Za jedke medije izberite 316L |
Gnee trismerni pnevmatični kroglični ventil
Prijave
Kemikalna/energija:
Visokotemperaturni nadzor preusmeritve pare (T-Type, PN16, PTFE Seal);
Kislinski sistem srednje sotočja (L-tipa, 316L ventil za ventil).
Hrana/farmacevtska zdravila:
Čiščenje sanitarnih cevovodov (vpenjalna hitrost, RA manj kot ali enako 0. 8 μm površinsko poliranje);
Čiščenje vode/rudarjenje:
Večsmerni transport gnojevke (karoserija ventila z gumijastimi oblogami, zasnova obrabe proti delci).
