Krogelni ventil z dvojnim blokom in odzračevanjem, izdelan po API 6D, je četrt{1}}zaporni ventil z dvema neodvisnima tesniloma in prezračevalno votlino, tako da je mogoče v izoliranem delu znižati tlak in dokazati, da je varen, preden se začne delo. Krogelni ventil API 6D to doseže z dvema samo-razbremenitvenima sedežema, od katerih vsak prestane preskus sedeža z obeh strani pri 1,1-kratnem nazivnem tlaku. Običajne velikosti obsegajo NPS 2–48 (DN 50–1200) in razrede od ASME 150 do 2500, v telesih ASTM A216 WCB, A105, A350 LF2, A351 CF8M in duplex F51. Ena kompaktna enota nadomešča dva blok ventila in tuljavo ter reže prirobnične spoje do 66 %.
Tehnične specifikacije
Razpon velikosti krogelnih ventilov DBB pokriva NPS 2–48 (DN 50–1200), tlačni razred krogelnih ventilov DBB pa obsega ASME 150–2500, kot je navedeno spodaj. Spodnje slike prikazujejo standardni obseg dobave za dvoblok in odzračevalne krogelne ventile API 6D. Vrednosti izven tega razpona (npr. NPS 56, podmorje, API 6A ustje vrtine) so navedene na podatkovnem listu projekta.
| Parameter | Razpon/specifikacija | Standardno |
|---|---|---|
| Razpon velikosti | NPS 2–48 (DN 50–1200); majhna-vrtina NPS 1/2–2 | API 6D |
| Tlačni razred | ASME razred 150–2500 (PN 16–PN 420); API 6A na ustju vrtine do 15.000 psi | ASME B16.34 / API 6A |
| Vrsta oblikovanja | Plavajoče (manj kot ali enako NPS 8 / razred 600) in nameščene na opornike (celoten obseg) | API 6D |
| Dolgčas | Polna izvrtina (FB) ali zmanjšana izvrtina (RB) | API 6D |
| Končne povezave | RF/RTJ prirobnica, sočelni-zvar, vtični-zvar | ASME B16.5 / B16.47 / B16.25 / B16.11 |
| Iz oči v oči | Dolg vzorec | API 6D / ASME B16.10 |
| Temperatura | −29 stopinj do +200 stopinj (mehak sedež); −46 stopinj (LCC); −196 stopinj (kriogeno); +425 stopinj (kovinski sedež) | ASTM material / API 607 |
| Možnosti sedeža | PTFE, RPTFE, PEEK, Devlon, SS + grafit (ognje-varno) | - |
| Delovanje | Ročica, zobnik, pnevmatski, električni, hidravlični (ISO 5211) | ISO 5211 |
| Razred puščanja | Nič vidnega puščanja, mehak sedež | ISO 5208 Stopnja A / API 598 |
| Ognjevarno- | Sekundarno kovinsko tesnilo-na-kovino | API 607 / ISO 10497 |
| Ubežne emisije | Live{0}}pakiranje (izbirno) | ISO 15848-1 / 15848-2 |
| Kisla postrežba | Obroba z nizko-trdoto, nadzorovana trdota | NACE MR0175 / ISO 15156 |
Materiali karoserije in oblog
| Material (ASTM) | Vrsta | Min. meja tečenja | Tipična storitev |
|---|---|---|---|
| A216 WCB | Lito ogljikovo jeklo | 240 MPa (35 ksi) | Splošni cevovod, okolica |
| A105 | Kovano ogljikovo jeklo | 250 MPa (36 ksi) | Splošno, telesa s prirobnico |
| A350 LF2 | Kovani nizkotemperaturni-ogljik | 250 MPa (36 ksi) | Nizka temperatura do -46 stopinj |
| A352 LCC | Uliti nizko{0}}temperaturni ogljik | 240 MPa (35 ksi) | Kriogeno do –46 stopinj |
| A351 CF8M / A182 F316 | Nerjaveče 316 | 205 MPa (30 ksi) | Jedko, sanitarno |
| A182 F51 | Duplex (S31803) | 450 MPa (65 ksi) | Kisla / morska voda |
| A182 F53 | Super duplex (S32750) | 550 MPa (80 ksi) | Močno jedko |
| A217 WC6 | 1,25Cr-0,5Mo | 280 MPa (40 ksi) | Visoka temperatura |
Izbira vrste izolacije (DBB / DIB)
| Vrsta | Dizajn sedeža | Izolacija | Olajšanje votline | Navedite kdaj |
|---|---|---|---|---|
| DBB | Dva sedeža SPE | Oba konca,-samorazbremenitev | Samodejno obojestransko | Standardna izolacija, stroškovna prednost |
| DIB-1 | Dva sedeža DPE | Popolna dvosmernost | Potrebna je zunanja naprava | Kritična, visoko{0}}izolacija integritete |
| DIB-2 | En DPE + en SPE | Hibrid, ena stran polna | Avtomatska ena stran | Uravnotežena varnost in stroški |
Prednosti
Dvojni blok in ureditev odzračevanja zmanjša stroške in tveganje vgradnje v primerjavi z izolacijskim tuljavom z dvema-ventilama, hkrati pa omogoča preverjanje izolacije.
Manj poti puščanja:En sam krogelni ventil DBB nadomešča dva blok ventila in navitje, s čimer zmanjša prirobnične spoje za do 66 % in težo za do 60 % v primerjavi z običajnim sklopom. Manj povezav pomeni manj točk puščanja prek izolirane meje, kar neposredno zmanjša izpostavljenost ubežnim-emisijam in inšpekcijsko obremenitev cevovoda ali naprave.
Preverljiva izolacija:Odzračevalna povezava omogoča operaterju, da odzrači telesno votlino in potrdi, da oba sedeža držita, preden prekine zadrževanje, s čimer izolacijo spremeni iz predpostavke v preizkus. API 6D zahteva, da vsak sedež opravi preskus, opravljen na vsaki strani pri nazivnem tlaku 1,1 ×, tako da suho odzračevanje dokazuje, da je dolvodna stran varna za odpiranje za vzdrževanje ali vroča dela.
Požarna-varnost:Kroglični ventili DBB z mehkim-sedežem so izdelani po API 607 / ISO 10497, s sekundarnim tesnilom -na-kovino, ki se zaskoči, ko vložek sedeža zgori v ognju. Tesnila za vreteno in ohišje uporabljajo grafit, spiralno-navita tesnila pa ohranjajo pokrov tesno pri temperaturi, tako da ventil ohrani zapiranje, ko so ne-kovinski deli uničeni.
Nižji delovni navor:Kroglični ventil, nameščen na zatiču, prenaša obremenitev sedeža na ležaje namesto tlaka v vodu, tako da navor ostane nizek in predvidljiv od razreda 150 do 2500 in čez NPS 2–48. To omogoča določitev manjših aktuatorjev in ščiti sedeže pred preobremenitvijo, kar je prednost za avtomatizirane ventile z-veliko izvrtino, kjer plavajoče izvedbe potrebujejo prevelike,-stroškovne operaterje.
Sour{0}}storitvena zmogljivost:Krogelni ventili DBB so dobavljeni v skladu z NACE MR0175 / ISO 15156 za storitve s H2S, pri čemer uporabljajo telesa z nizko-trdoto, kot je A350 LF2 ali duplex F51, in sedeže iz grafita ali PEEK. Nadzor trdote in izbira materiala preprečujeta sulfidne-napetostne razpoke, zato so ventili primerni za zbiranje kislega plina, predelavo in vbrizgavanje, kjer bi standardna ogljikova-jeklena obloga odpovedala pod izpostavljenostjo mokremu H2S.
Aplikacije
Krogelni ventil DBB za nafto in plin, kemikalije in energetiko je določen povsod, kjer je treba procesni del izolirati in preverjeno zmanjšati tlak pred nadaljevanjem vzdrževanja ali preskusa tlaka.
Izolacija cevovoda in zapiranje:Kroglični ventili DBB služijo kot glavni-blok ventili na naftovodih in plinovodih od NPS 2 do 48 (DN 50–1200), kjer zasnove s polno-premerom omogočajo prašičem prehod brez omejitev. API 6D jih uvršča v razred 2500 (PN 420), odprtina za odzračevanje pa potrdi, da oba sedeža držita, preden se cev odpre za pregled ali-varjenje.
Izolacija vodnjaka in razdelilnika:Na ustjih vrtin in proizvodnih razdelilnikih krogelni ventili DBB zagotavljajo preverjeno izolacijo med drevo in nadaljnjo opremo, kar zmanjšuje tveganje ujetih ogljikovodikov med remontom. API 6A pokriva različice ustja vrtine do 15.000 psi, medtem ko različice cevovoda API 6D zdržijo zbiranje od –46 stopinj do 200 stopinj z mehkimi sedeži ali višje s kovinskimi sedeži.
Izolacija instrumenta in vzorčenja:Kroglični ventili DBB z majhnim premerom (NPS 1/2–2, DN 15–50) izolirajo oddajnike tlaka, merilnike in analizatorje, tako da je mogoče instrumente umeriti ali zamenjati brez zaustavitve postopka. Odzračevanje ščiti občutljivo opremo pred tlakom v vodu in omogoča varno odtekanje ujete tekočine, kar je rutinska potreba v rafinerijah in kemičnih-vbrizgalnih storitvah, kjer je čas delovanja pomemben.
Rezervoar in izolacija nakladanja:V skladiščnih in nakladalnih terminalih krogelni ventili DBB izolirajo rezervoarje in merilnike za davčno preverjanje, vzdrževanje in zaščito pred prenapolnjenostjo. Njihovo-tesno zapiranje v skladu z ISO 5208 Rate A preprečuje izgubo izdelka na tesnilu, eno samo ohišje pa nadomešča dvo-razporeditev ventilov, kar znižuje stroške namestitve in število potencialnih mest puščanja v omrežju rezervoar-farme.
Napajalna in komunalna izolacija:Kroglični ventili DBB izolirajo dovodno vodo, hladilno{0}}vodo in gorivo{1}}plin, vključno s-visokotlačnimi parnimi sistemi, kjer se uporabljajo različice s kovinskim-sedežem za 425 stopinj. Podpirajo varno izolacijo med vzdrževanjem turbine in kotla, montaža po ISO 5211 pa omogoča obratom dodajanje električnih ali pnevmatskih upravljalnikov za oddaljeno delovanje ESD brez ponovne -prirobnice ventila.

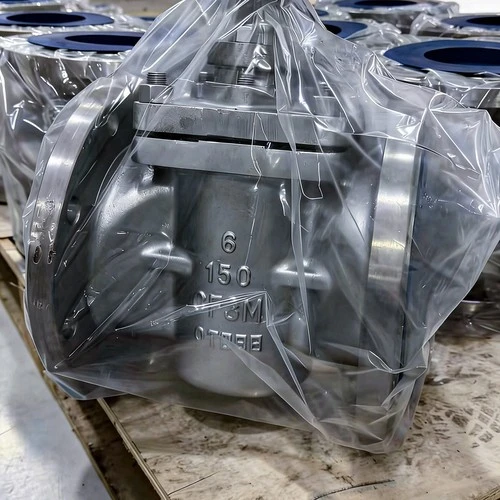

Pakiranje in pošiljanje krogelnih ventilov DBB
Pošljite nam svojo specifikacijo krogelnega ventila DBB-velikost (NPS/DN), tlačni razred, material ohišja in sedeža, končni priključek, vrsto izvrtine, konfiguracijo sedeža (DBB / DIB-1 / DIB-2), medij, delovno temperaturo in zahtevane preskuse ali certifikate. Naša ekipa inženirjev vrne podatkovni list in dobavni rok v 24 urah.
pogosta vprašanja
Kaj je dvojni blok in odzračevalni krogelni ventil?
Kroglični ventil z dvojnim blokom in odzračevanjem (DBB) je četrt{0}}obratni izolacijski ventil z dvema neodvisnima samo-razbremenitvenima sedežema in prezračevano votlino telesa. V skladu z API 6D vsak sedež opravi preskus sedeža, ki se izvede z vsake strani pri 1,1-kratnem nazivnem tlaku, tako da sta oba konca izolirana in votlino je mogoče odzračiti, da se potrdi varen del brez tlaka pred vzdrževanjem.
Katere velikosti in tlačni razredi so na voljo za krogelne ventile DBB?
Krogelni ventili API 6D za cevovode obsegajo NPS 2–48 (DN 50–1200) in razred ASME 150–2500 (PN 16–PN 420). Plavajoče izvedbe so običajne do NPS 8 / razreda 600; konstrukcije-vgrajene na roglje pokrivajo celoten obseg, vključno z velikim premerom in visokim razredom. Različice instrumentov z-majhno izvrtino imajo NPS 1/2–2. API 6A različice vrtine dosegajo 15.000 psi.
Kakšna je razlika med DBB, DIB-1 in DIB-2?
DBB uporablja dva samo-razbremenilna (SPE) sedeža in samodejno odzrači votlino na nižjo{1}}tlačno stran. DIB-1 uporablja dva sedeža z dvojnim-batnim-učinkom (DPE) za popolno dvosmerno izolacijo, vendar potrebuje zunanjo-razbremenilno napravo. DIB-2 združuje en sedež DPE in en sedež SPE, kar daje hibridno izolacijo z eno{12}}enostransko samodejno razbremenitvijo. Izberite glede na smer pretoka, potrebo po razbremenitvi votline in prednostno izbiro tveganja.
Kateri materiali se uporabljajo za kisle in nizkotemperaturne krogelne ventile DBB?{0}}
Za kislo (H2S) uporabo so telesa, kot je A350 LF2 ali duplex F51 s sedeži iz grafita ali PEEK, dobavljena v skladu z NACE MR0175 / ISO 15156, z nadzorovano trdoto, da se prepreči sulfid-pokanje pod napetostjo. Za nizke temperature so telesa A352 LCC ocenjena na –46 stopinj, kriogeni paketi pa na –196 stopinj. Sledljivost materiala je dokumentirana pod EN 10204 3.1.
Kakšno testiranje in certificiranje so na voljo za krogelne ventile DBB?
Vsak ventil je hidrostatsko-preizkušen pri 1,5-kratnem delovnem tlaku, sedež-preizkušen pri 1,1-kratnem z ničelnim vidnim puščanjem za mehke sedeže po ISO 5208 Rate A / API 598. Požarna-varnost je preverjena po API 607 / ISO 10497, tesnilo za -ubežne emisije pa po ISO 15848, ko je navedeno. Priloženi so EN 10204 3.1 certifikati materiala, ITP in poročila o preskusih.
Kakšna je razlika med krogelnimi ventili DBB s plavajočo in na navojno ročico?
Plavajočo kroglo potisne proti spodnjemu sedežu s pritiskom v vodu, tako da navor narašča s pritiskom in ustreza majhni izvrtini (NPS 2–8) in razredu 150–600. Akrogelni ventil, nameščen na opornikuse prenaša na ležaje, tako da obremenitev sedeža ni odvisna od tlaka v vodu, navor pa ostane nizek in predvidljiv v NPS 2–48 in razredu 150–2500 – prednostno za velike izvrtine, visoke razrede in avtomatizirano delovanje.
Kakšne so vaše MOQ, dobavni rok in zahteve glede ponudbe za krogelne ventile DBB?
Najmanjša količina naročila se začne pri 1 kosu za standardne modele; tipični dobavni rok je 4–8 tednov, odvisno od materiala in aktiviranja. Za ponudbo navedite velikost (NPS/DN), tlačni razred, material ohišja in sedeža, končni priključek, vrsto izvrtine, konfiguracijo sedeža (DBB/DIB-1/DIB-2), medij, temperaturo in zahtevane preskuse ali certifikate.
Ali krogelni ventili DBB izpolnjujejo standarde za -požarno varnost in ubežne{1}}emisije?
ja Kroglični ventili DBB z mehkim-sedežem so narejeni po API 607 / ISO 10497 s sekundarnim tesnilom iz kovine-v-kovino, ki se zaskoči, potem ko vložek sedeža zgori, ter grafitnim tesnilom na drogu in pokrovu. Za nizko-emisijsko dajatev je na voljo embalaža z obremenitvijo v skladu z ISO 15848-1 / 15848-2, emisijski razred in preskusni cikli pa so navedeni na podatkovnem listu.
Zaključek
Dvojni blok in odzračevalni kroglični ventili zagotavljajo preverjeno dvosmerno-izolacijo v enem samem ohišju, praktična izbira za cevovode, ustja vrtin, instrumente, rezervoar-elektrarne in izolacijo električne energije, kjer sta pomembna varnost in nadzor puščanja. Izdelani po API 6D s samo-razbremenilnimi sedeži, ognjevarno-skladnostjo API 607 in izbirnimi paketi za ubežne-emisije NACE MR0175 / ISO 15848 obsegajo NPS 2–48 (DN 50–1200) in ASME razred 150–2500. Odzračevalna odprtina spremeni izolacijo v korak, ki ga je mogoče preveriti, namesto v predpostavko, kompaktna zasnova pa zmanjša prirobnične spoje za do 66 % v primerjavi z dvo-ventilskim tuljavo.
